Streszczenie
Consarc Induction Skull Melting, w skrócie ISM, jest próżniowym lub gazoszczelnym piecem indukcyjnym, w którym ciekły metal utrzymuje się w segmentowym, intensywnie chłodzonym wodą tyglu miedzianym. Na powierzchni miedzi powstaje cienka warstwa zestalonego materiału wsadowego, nazywana skullerem. To ona oddziela kąpiel od konstrukcji tygla i pozwala zrezygnować z ceramicznego materiału ogniotrwałego. Rozwiązanie służy przede wszystkim do topienia stopów reaktywnych i takich, dla których zanieczyszczenie ceramiką jest niedopuszczalne lub trudne do opanowania.
Producent oferuje układy jednokomorowe, tandemowe, dwukomorowe poziome i pionowe oraz piece z krystalizatorem wyciągowym. Katalogowy zakres pojemności wynosi od 5 do ponad 100 kg, próżnia może dochodzić do 10^-5 torr, czyli około 1,3×10^-5 mbar, a opcjonalny stół odśrodkowy pracuje z prędkością do 400 obr./min. Są to granice rodziny, nie zestaw parametrów dostępny automatycznie w każdej konfiguracji.
ISM daje dobrą czystość chemiczną, intensywne mieszanie i możliwość dodawania składników oraz przegrzewania kąpieli. Nie jest jednak procesem bezstratnym ani pozbawionym kontaktu metalu ze ścianką. Kosztem zimnego tygla są znaczne straty ciepła do obiegu wody, pozostający skuller, wymagające sprzężenie elektromagnetyczne oraz układ bezpieczeństwa chroniący przed zetknięciem wody z ciekłym metalem. Artykuł opisuje fizykę, odmiany, uruchamianie, sterowanie, części eksploatacyjne, wydajność, cenę i dostępność serwisową w Polsce.
Zdjęcia producenta

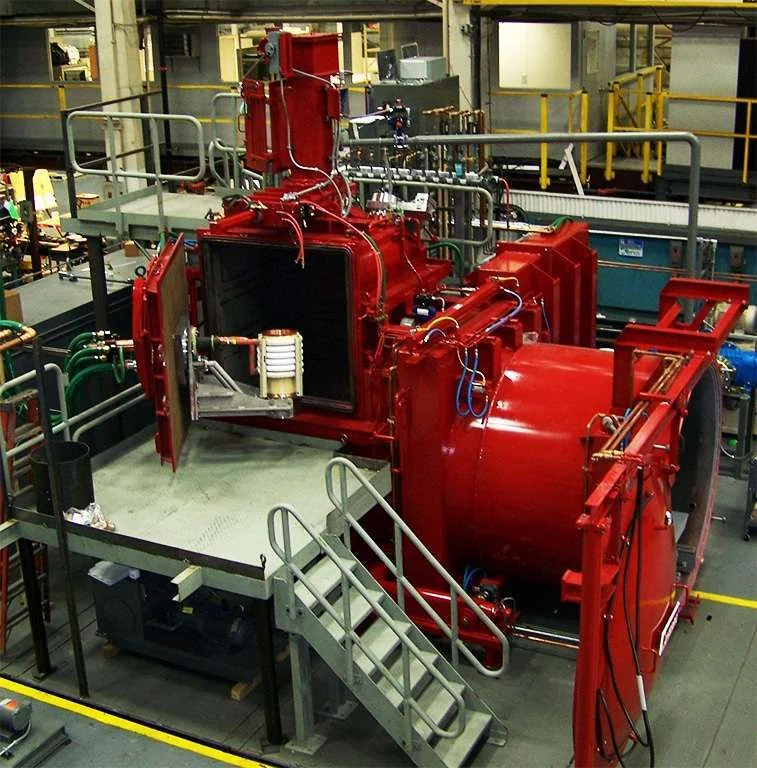

Dwukomorowy poziomy ISM z zespołem komór, napędami i instalacją pomocniczą. Jest to konfiguracja projektowa, a nie uniwersalny wygląd każdego pieca ISM.

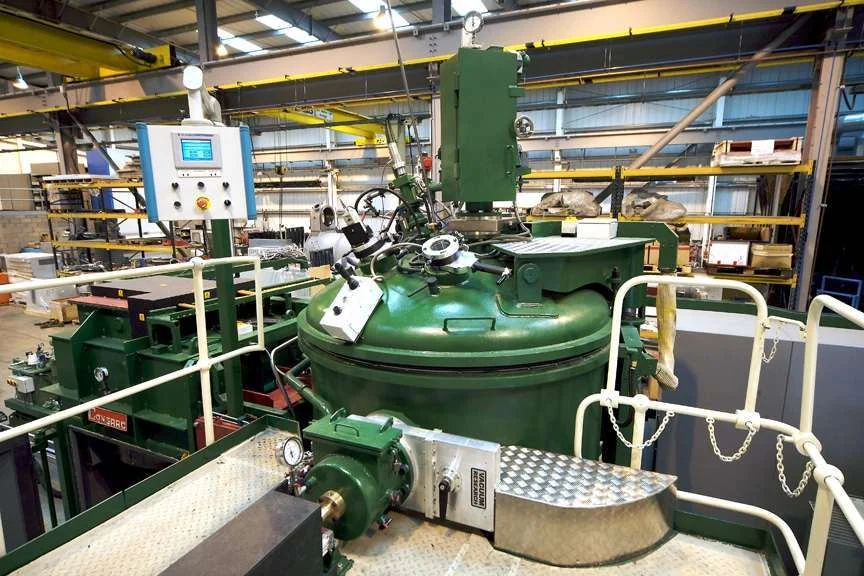

Fragment poziomego systemu dwukomorowego. Obudowa próżniowa oddziela proces od hali, a mechanizmy przemieszczają tygiel lub formę zgodnie z wybranym układem.
Wyposażenie procesowe jednej z realizacji Consarc. Dokładne położenie źródła mocy, układu próżniowego i pulpitu zależy od zamówienia oraz planu hali.
Przemysłowa instalacja ISM widziana od strony obsługowej. Zdjęcie pokazuje skalę infrastruktury, której nie oddaje sama nominalna masa ciekłego metalu.
1. Do czego służy ISM
Piec służy do stopienia, ujednorodnienia i odlania małej lub średniej partii metalu bez ceramicznego tygla. Typowymi kandydatami są tytan, cyrkon, hafn, ich stopy, reaktywne stopy specjalne, nadstopy niklu i materiały, w których tlen, węgiel albo wtrącenia z materiału ogniotrwałego obniżają własności. Producent podaje doświadczenie z ponad trzema tysiącami stopów, lecz jest to informacja o bazie prób i realizacji, a nie gwarancja gotowej recepty dla dowolnego materiału.
ISM może przygotowywać ciekły metal do odlewania grawitacyjnego, odśrodkowego albo do krystalizatora wyciągowego. Nadaje się do badań stopowych, partii prototypowych, produkcji implantów i elementów lotniczych oraz przetwarzania czystego złomu o znanym składzie. Nie zastępuje automatycznie pieca rafinacyjnego: usuwanie gazów, lotnych składników i wtrąceń zależy od ciśnienia, czasu, temperatury, chemii i sposobu spustu.
2. Zimny tygiel segmentowy
Tygiel jest wykonywany z przewodzącej miedzi i podzielony osiowymi szczelinami na segmenty. Szczeliny ograniczają powstawanie jednego zwartego prądu obwodowego w miedzi, dzięki czemu zmienne pole cewki może przeniknąć do wsadu. Każdy segment jest intensywnie chłodzony. Consarc opisuje swoją konstrukcję jako obrabianą z jednego odkuwanego półfabrykatu i deklaruje żywotność przekraczającą 10 tysięcy wytopów w odpowiednich warunkach. Taką wartość należy potwierdzić dla konkretnego stopu, cyklu i kryterium naprawy.
„Zimny” oznacza, że powierzchnia miedzi pozostaje dostatecznie chłodna, aby przy ścianie zamarzł metal, a nie że cały tygiel ma temperaturę otoczenia. Gradient pomiędzy ciekłą kąpielą i wodą jest bardzo duży. Geometria segmentów, izolacja szczelin, prędkość wody i jakość miedzi są elementami funkcjonalnymi, których nie wolno dowolnie odtwarzać podczas naprawy.
3. Skuller jako własna wyściółka
Po uruchomieniu przy ścianie powstaje warstwa stałego metalu o składzie zbliżonym do kąpieli. Chroni miedź przed bezpośrednim oddziaływaniem cieczy i ogranicza źródło obcych wtrąceń. Grubość nie jest stała: wynika z lokalnego strumienia ciepła, pola elektromagnetycznego, poziomu kąpieli, mocy oraz przepływu wody. Zbyt gruby skuller zmniejsza objętość i zwiększa uzyskową stratę metalu, a zbyt cienki zmniejsza margines ochronny.
Skuller nie oznacza idealnej lewitacji. Kąpiel może być elektromagnetycznie podparta i intensywnie mieszana, lecz fizyczną granicą pozostaje zestalone tworzywo wsadowe na chłodzonej konstrukcji. Przy zmianie gatunku pozostałość poprzedniego stopu może stać się źródłem zanieczyszczenia. Kampanie materiałowe, czyszczenie i dopuszczalny udział nawrotu muszą być opisane w technologii.
4. Sprzężenie indukcyjne
Prąd przemienny cewki tworzy pole magnetyczne, które indukuje prądy w przewodzącym wsadzie. Ciepło Joule'a powstaje bezpośrednio w metalu. Pole wywołuje również siły elektrodynamiczne odpowiedzialne za cyrkulację kąpieli. Segmentacja tygla jest konieczna, ponieważ zwarty cylinder miedziany ekranowałby pole i pochłaniał znaczną część mocy.
Sprawność sprzężenia zależy od częstotliwości, średnicy, głębokości wnikania, rezystywności, przenikalności, geometrii wsadu i jego stanu skupienia. Consarc stosuje zasilacze Inductotherm dobierane częstotliwościowo do aplikacji. Nie istnieje jedna uniwersalna częstotliwość dla zakresu 5–100 kg. Zmiana z brykietu, gąbki lub drobnego nawrotu na zwarty krążek może zmienić sposób startu mimo tego samego składu chemicznego.
5. Rozruch od stałego wsadu
Luźne kawałki muszą utworzyć ścieżkę, w której indukuje się użyteczna moc. Bardzo drobny, utleniony albo źle ułożony wsad może sprzęgać się nierówno, łukować lokalnie lub pozostawiać mosty. Dlatego kwalifikowana recepta określa frakcję, masę, czystość, układ i ewentualny element startowy. Materiał jest suchy; wilgoć w zamkniętej komorze i w sąsiedztwie metalu reaktywnego stanowi niedopuszczalne ryzyko.
Pierwsza faza mocy służy kontrolowanemu utworzeniu jeziorka i stabilnego skullera. Dopiero później zwiększa się moc zgodnie z receptą. Operator nie kompensuje braku sprzężenia arbitralnym skokiem nastawy. Dokładne limity, kolejność blokad oraz test obiegu są właściwe dla numeru seryjnego i instrukcji producenta.
6. Mieszanie i jednorodność
Prądy elektromagnetyczne mieszają ciecz, przyspieszając wyrównanie temperatury i składu. Jest to jedna z głównych przewag ISM nad metodami, w których mała lokalna plama łuku lub wiązki topi materiał, ale kąpiel jest słabiej mieszana. Intensywność nie może być jednak maksymalizowana bez ograniczeń. Nadmierny menisk, falowanie i rozbryzg zmieniają straty, kontakt ze skullerem oraz stabilność zalewania.
Jednorodność potwierdza się próbkami z reprezentatywnych odlewów, nie samym czasem mieszania. Składniki o wysokiej gęstości, reaktywne dodatki i pierwiastki lotne wymagają osobnej kolejności. Warto rozróżnić wymieszanie makroskopowe od rozpuszczenia ostatniej cząstki i od jednorodności mikrostruktury po krzepnięciu.
7. Próżnia i atmosfera kontrolowana
Komora umożliwia odpompowanie powietrza przed nagrzewaniem, a następnie pracę w próżni albo po zasypaniu gazem obojętnym. Producent podaje możliwość osiągnięcia 10^-5 torr, ale ciśnienie robocze konkretnego wytopu może być wyższe. Obciążenie gazowe tworzą uszczelnienia, powierzchnie komory, wsad, wilgoć, oleje i reakcje zachodzące podczas topienia. Osiągnięcie niskiego ciśnienia na pustej, czystej komorze nie dowodzi tego samego wyniku nad ciekłym metalem.
Argon ogranicza parowanie i pomaga chronić metal reaktywny. Próżnia ułatwia usuwanie części gazów i lotnych zanieczyszczeń, ale może również zubożyć stop w pożądany składnik o dużej prężności pary. Recepta określa moment przejścia między odpompowaniem, zasypaniem i topieniem. Analizator gazów resztkowych, pomiar punktu rosy albo spektrometria produktu mogą być potrzebne, gdy sama wartość próżni nie opisuje czystości.
8. Układ jednokomorowy
W konfiguracji jednokomorowej załadunek, topienie i odlewanie odbywają się w jednej przestrzeni procesowej. Jest to układ o najmniejszej liczbie mechanizmów, najmniejszym rzucie i najniższym koszcie wejścia według producenta. Dobrze odpowiada laboratorium, prototypowni i małym seriom, w których częsta zmiana stopu jest ważniejsza od maksymalnej liczby wytopów na zmianę.
Po każdym cyklu komorę otwiera się do załadunku i odbioru, a potem ponownie odpompowuje. Czas jałowy może przewyższać czas samego topienia. Consarc przewiduje możliwość późniejszej rozbudowy wybranych realizacji do tandemu, lecz zakres przygotowania trzeba umieścić w pierwotnej umowie; samo wolne miejsce przy piecu nie gwarantuje technicznej rozbudowy.
9. Układ tandemowy
Tandem ma dwie niezależne komory współdzielące źródło mocy i system próżniowy. Podczas gdy jedna komora jest otwierana, czyszczona i ładowana, druga może przechodzić etap procesu korzystający z mediów. Przełączanie zasobów zwiększa ich wykorzystanie oraz daje częściową redundancję komór bez zakupu dwóch kompletnych linii.
Wydajność tandemu nie jest dwukrotnością jednokomorowego pieca. Wspólny zasilacz i układ próżniowy są zasobami konfliktowymi, a harmonogram musi unikać jednoczesnego zapotrzebowania. Korzyść zależy od tego, czy czynności ręczne i chłodzenie można rzeczywiście nakładać na czas topienia. Model taktu powinien rozpisywać każdy zasób na osi czasu.
10. Układ dwukomorowy poziomy
Pozioma konfiguracja dwukomorowa oddziela strefę ładowania od topienia i odlewania za pomocą śluzy lub przemieszczanego zespołu. Umożliwia uzupełnianie bez zapowietrzania całego układu, co skraca cykl przy wymaganej wysokiej próżni. Producent wskazuje ją jako wariant półciągły o dużej przepustowości i małym wymaganiu wysokościowym. Może współpracować z odlewaniem odśrodkowym.
Zysk okupiony jest zaworami próżniowymi, uszczelnieniami, prowadnicami, mechanizmem transferowym i bardziej złożoną automatyką. Każde połączenie jest potencjalnym przeciekiem lub źródłem cząstek. Diagnostyka musi rozdzielać komory i odcinki pompowania, aby operator nie szukał nieszczelności w całej instalacji naraz.
11. Układ dwukomorowy pionowy
W układzie pionowym załadunek i proces są rozmieszczone na różnych poziomach. Komora może zachować próżnię podczas kolejnego podania, a odlewanie odbywa się w klasycznym, sztywnym układzie grawitacyjnym. Producent przypisuje tej odmianie wysoką przepustowość i solidne prowadzenie formy.
Wymagania budowlane są większe: potrzebna jest wysokość hali, konstrukcja wsporcza, dostęp serwisowy, a niekiedy zagłębienie. Transport pionowy podnosi wymagania dotyczące zabezpieczenia przed upadkiem ładunku i kolizją. Ocena inwestycji musi uwzględniać fundament, platformy, schody, suwnicę i ewakuację, a nie tylko powierzchnię pod szafami.
12. Tygiel przechylny
Wersja przechylna wylewa metal przez kontrolowany obrót tygla. Pozwala dozować strugę do formy znajdującej się w komorze i stosować wiele geometrii odlewów. Napęd, oś, elastyczne przyłącza wody i cewki muszą działać przy próżni, promieniowaniu i pełnej masie ciekłego metalu. Profil ruchu jest częścią recepty, ponieważ wpływa na czas zalania, turbulencję i pozostający skuller.
Punkt rozpoczęcia ruchu zależy od temperatury, stanu kąpieli i gotowości formy. Sam sygnał zakończenia czasu topienia jest niewystarczający. Pozycje krańcowe, moment napędu i ciągłość chłodzenia są monitorowane. Awaryjna reakcja nie może wymagać ruchu, którego zasilanie lub chłodzenie właśnie utracono.
13. Krystalizator wyciągowy
Odmiana withdrawal kieruje ciekły metal do chłodzonego krystalizatora, z którego w sposób kontrolowany wyciąga się długi wlewek. Może pracować w konfiguracji jedno- lub wielokomorowej. Consarc przewiduje także podajnik cząstek do kontrolowanego wprowadzania nawrotu, wiórów lub proszku. Takie materiały wymagają znanej czystości, gęstości nasypowej i kontroli tlenków; „recykling wiórów” nie oznacza wsypywania nieumytego odpadu warsztatowego.
Prędkość wyciągania, dopływ metalu i odbiór ciepła ustalają położenie frontu krzepnięcia. Niestabilność może powodować pęknięcia, jamy, segregację albo przywarcie. Ten wariant konkuruje bardziej z urządzeniami do wytwarzania wlewków niż z piecem odlewniczym do wielu małych form.
14. Odlewanie odśrodkowe
Opcjonalny stół może obracać formę z prędkością do 400 obr./min. Siła odśrodkowa pomaga wypełniać cienkie ścianki, długie kanały i drobne szczegóły, zanim stop zakrzepnie. Rzeczywiste przyspieszenie zależy od promienia i kwadratu prędkości kątowej, dlatego ta sama liczba obrotów nie opisuje dwóch form o różnych średnicach.
Wirujący zespół wymaga wyważenia, ochrony przed rozerwaniem, blokady drzwi i kwalifikowanego mocowania formy. Prędkość, moment rozpoczęcia zalewania i hamowanie tworzą receptę. Odśrodkowe wypełnienie nie naprawia błędnej odpowietrzalności, brudnej ceramiki formy ani niewłaściwej temperatury.
15. EMCC do krzemu
Electromagnetic Cold Crucible jest wyspecjalizowaną odmianą dla krzemu słonecznego i podobnych materiałów. Producent oferuje tygle okrągłe i kwadratowe, podgrzewanie potrzebne do rozpoczęcia sprzężenia oraz kontrolowane chłodzenie wlewka. Jest to część rodziny technologii zimnego tygla, ale nie należy przenosić jej parametrów bezpośrednio na piec do tytanu.
Krzem ma inne przewodnictwo w stanie stałym i ciekłym, inną chemię oraz cel produktu. Rozwiązanie startowe pomaga utworzyć przewodzącą strefę. Geometria kwadratowa może być korzystna dla dalszego cięcia materiału fotowoltaicznego, lecz komplikuje pole i odbiór ciepła względem osiowego tygla.
16. Załadunek i dodatki stopowe
Wsad identyfikuje się według wytopu źródłowego, chemii, masy i stanu powierzchni. Materiał obcy, narzędzie stalowe albo nieznany złom mogą zniweczyć korzyść braku ceramiki. Elementy układa się tak, aby nie uszkodziły segmentów oraz zapewniły sprzężenie. Dodatki mogą być wprowadzane po utworzeniu kąpieli przez zasobnik lub mechanizm przewidziany przez producenta.
Kolejność wynika z gęstości, temperatury topnienia, reaktywności i prężności pary. Dodatek nie może pozostać na zimnej powierzchni albo zostać wyrzucony przez mieszanie. System waży lub potwierdza pozycję podajnika, lecz o końcowym składzie rozstrzyga analiza próbki. Bilans uwzględnia skuller, parowanie, rozprysk i materiał pozostający w urządzeniu.
17. Przegrzewanie i pomiar temperatury
Po pełnym stopieniu można zwiększyć temperaturę ponad likwidus, aby rozpuścić dodatki i zapewnić zdolność wypełnienia formy. Każdy dodatkowy stopień zwiększa straty do wody, parowanie oraz reakcje z resztkowym gazem. Optimum jest najniższą temperaturą dającą stabilny skład i zgodne odlewy, a nie najwyższą temperaturą dostępną z zasilacza.
Pirometr mierzy powierzchnię i wymaga znajomości emisyjności oraz czystej drogi optycznej. Termopara zanurzeniowa może być niepożądanym źródłem zanieczyszczenia i materiałem jednorazowym. Model energetyczny oraz moc-czas pomagają, ale nie zastępują okresowej korelacji z pomiarem i wynikami odlewu. Zabrudzone okno wzierne może zaniżać sygnał bez rzeczywistej zmiany kąpieli.
18. Obieg wody jako układ krytyczny
Woda odbiera ciepło z segmentów tygla, cewki, przepustów i niekiedy formy. Powinna krążyć w zamkniętym obiegu o kontrolowanej przewodności, temperaturze, ciśnieniu i czystości. Niska przewodność ogranicza prądy błądzące oraz korozję elektrochemiczną, ale zbyt agresywna chemicznie woda również niszczy miedź. Filtry, wymiennik, pompa, zbiornik, uzdatnianie i rezerwowe odprowadzenie ciepła są częścią maszyny procesowej.
Każda gałąź potrzebuje potwierdzonego przepływu, a bilans temperatury zasilania i powrotu pozwala śledzić obciążenie. Wspólny manometr nie wykrywa zatkanego kanału równoległego. Trend rosnącej różnicy temperatur lub spadającego przepływu wymaga reakcji przed alarmem granicznym. Wyciek w stronę próżni lub kąpieli jest zdarzeniem o wysokiej konsekwencji; zabezpieczenia projektuje producent w oparciu o analizę ryzyka konkretnej instalacji.
19. Układ próżniowy
Zestaw może obejmować pompy wstępne, wspomagające i wysokopróżniowe, zawory, pułapki oraz aparaturę pomiarową. Dobór zależy od objętości, wymaganego czasu odpompowania i obciążenia gazowego wsadu. W systemie półciągłym śluza jest odpompowywana często, a komora procesowa ma utrzymywać czystszy stan. Osobne charakterystyki pozwalają ocenić, czy wąskim gardłem jest prędkość pompy, przewodność rurociągu czy odgazowanie.
Olej pompy, filtry mgły, uszczelnienia, zawory i czujniki są częściami eksploatacyjnymi. Materiał reaktywny, pył i pary stopowe mogą wymagać separatorów oraz procedur bezpiecznego czyszczenia. Nie otwiera się zanieczyszczonego układu bez oceny chemicznej osadu.
20. Źródło mocy i cewka
Zasilacz przekształca energię sieci w prąd o częstotliwości dobranej do tygla i wsadu. Układ dopasowujący utrzymuje pracę w dopuszczalnym obszarze napięcia, prądu i mocy biernej. Cewka jest chłodzona i izolowana elektrycznie od otoczenia. Jej położenie względem segmentów wpływa na rozkład pola, dlatego podkładki, podpory i odległości są wymiarami kontrolowanymi.
Starzenie izolacji, przebicie, luźne połączenie lub osad przewodzący mogą powodować doziemienie. System kontroli upływu musi zadziałać przed uszkodzeniem. Po wymianie cewki lub tygla sprawdza się izolację, przepływ, szczelność i charakterystykę elektryczną, a następnie wykonuje kwalifikowany wytop próbny.
21. Sterowanie i receptury
Przemysłowy ISM jest sterowany przez PLC i panel operatorski. Recepta może obejmować sekwencję zaworów, progi próżni, zasyp argonu, stopnie mocy, czasy, podawanie dodatków, ruch przechyłu lub wyciągania, prędkość stołu i warunki chłodzenia. Operator wybiera zatwierdzony program, wprowadza identyfikator partii i potwierdza materiał. Edycja parametrów technologicznych powinna wymagać wyższego poziomu uprawnień.
Blokady sprzętowe i programowe nie są zwykłymi krokami recepty. Brak przepływu wody, otwarte drzwi, nieprawidłowe uziemienie lub pozycja mechanizmu mają uniemożliwić podanie mocy niezależnie od polecenia operatora. Historia rejestruje wartości rzeczywiste, alarmy, przejścia ręczne i zmiany programu. Nazwa recepty bez wersji utrudnia późniejsze powiązanie wyniku z nastawami.
22. Kontrola przed uruchomieniem
Przed zmianą sprawdza się stan tygla, szczelin, izolatorów, cewki, wzierników, uszczelnień, formy, mechanizmów, układu próżniowego i obiegu wody. Test przepływu obejmuje wszystkie gałęzie. Potwierdza się gotowość gazu, pomp, wyciągu oraz urządzeń przeciwpożarowych właściwych dla materiału. Wsad i dodatki są zgodne z kartą partii, suche i oczyszczone kwalifikowaną metodą.
Lista nie jest instrukcją serwisową konkretnego egzemplarza. Wartości minimalnego przepływu, próby szczelności, testów izolacji i dopuszczalnego zużycia wynikają z dokumentacji Consarc oraz oceny zakładowej. Obejście blokady w celu „dokończenia wytopu” usuwa ochronę przed najbardziej niebezpiecznymi scenariuszami.
23. Typowy przebieg partii
Po kontroli i załadunku komora zostaje zamknięta. Układ wykonuje test gotowości, odpompowanie oraz ewentualne płukanie argonem. Moc jest podawana stopniowo, aby zbudować stabilne sprzężenie i warstwę ochronną. Po stopieniu wsadu następują dodatki, ujednorodnienie, ustalenie temperatury i warunków atmosfery. Forma musi osiągnąć stan przewidziany receptą przed zezwoleniem na zalewanie.
Następnie tygiel przechyla się albo metal trafia do krystalizatora. System kontroluje ruch i chłodzenie. Po zakończeniu moc jest wyłączana, odlew krzepnie, a komora przechodzi kontrolowane chłodzenie oraz zasypanie gazem. Dopiero po spełnieniu temperatury, ciśnienia i pozycji wolno otworzyć drzwi. Rozładunek, ocena skullera, czyszczenie i zapis mas zamykają bilans partii.
24. Tryb ręczny i diagnostyka
Tryb ręczny służy uruchomieniu, konserwacji i odzyskaniu bezpiecznego stanu, a nie omijaniu sekwencji produkcyjnej. Poszczególne napędy są dostępne tylko przy spełnionych warunkach. Ekran diagnostyczny powinien pokazywać, która przesłanka blokuje ruch lub moc, zamiast ograniczać się do komunikatu „brak gotowości”.
Przy problemie ze sprzężeniem analizuje się ułożenie wsadu, pozycję cewki, parametry elektryczne i stan segmentów. Przy długim odpompowaniu rozdziela się przeciek od odgazowania przez test narastania ciśnienia i izolowanie odcinków. Przy wzroście temperatury wody porównuje się moc, przepływ i kanały. Zmienianie kilku nastaw jednocześnie usuwa możliwość identyfikacji przyczyny.
25. Części wymienne i zużywalne
Do magazynu krytycznego należą uszczelki próżniowe, O-ringi zgodne z temperaturą i chemią, elementy wzierników, filtry, oleje i zestawy pomp, czujniki próżni, przepływu oraz temperatury, wkłady uzdatniania wody, przewody elastyczne, zawory i elementy izolacyjne cewki. Mechanizmy przechyłu, transferu i stołu mają łożyska, enkodery, hamulce oraz uszczelnienia dobrane do wykonania.
Tygiel miedziany ma długą deklarowaną trwałość, ale pozostaje częścią krytyczną. Zakres dopuszczalnej erozji, naprawy i wymiany ustala producent. Formy, krystalizatory, mocowania i jednorazowe elementy pomiarowe są zależne od produktu. Lista części powinna zawierać numer rysunku oraz numer seryjny; urządzenia projektowe mogą różnić się mimo wspólnej nazwy ISM.
26. Konserwacja predykcyjna
Najcenniejsze trendy to czas odpompowania, szybkość narastania ciśnienia, przepływ i różnica temperatur każdej gałęzi wody, izolacja cewki, moc potrzebna do określonego etapu, czas topienia, masa skullera oraz skład próbek. Ich zmiana może wyprzedzać alarm. Dane porównuje się dla tej samej recepty i masy, ponieważ inny wsad naturalnie tworzy inny profil.
Inspekcja boroskopowa kanałów lub badanie właściwe dla miedzi może uzupełnić oględziny, jeśli producent je dopuszcza. Po ingerencji w obieg wodny wykonuje się próbę ciśnieniową i szczelności według procedury, a po pracach przy próżni — test przecieku. Częstotliwość wynika z liczby wytopów i historii, nie tylko z kalendarza.
27. Czystość produktu
Brak tygla ceramicznego eliminuje główną drogę reakcji z tlenkami ogniotrwałymi, ale nie gwarantuje zerowego zanieczyszczenia. Źródłami pozostają wsad, skuller poprzedniej partii, miedź przy lokalnym uszkodzeniu warstwy, atmosfera, narzędzia, forma i układ dodatków. Próżnia nie usuwa pierwiastków o małej lotności ani wtrącenia przez sam fakt niskiego ciśnienia.
Program kontroli może obejmować O, N, H, C, pierwiastki śladowe, metalografię, czystość wtrąceniową i własności mechaniczne. Próbkę pobiera się w sposób pozwalający śledzić partię. Gdy w piecu prowadzi się różne rodziny stopów, macierz zgodności określa kolejność kampanii oraz liczbę wytopów czyszczących.
28. Uzysk materiałowy
Uzysk jest stosunkiem masy zgodnego produktu do masy wsadu. Straty obejmują skuller, nadlew, układ wlewowy, próbki, rozprysk, parowanie i odrzuty. Skuller może wracać do procesu po identyfikacji i oczyszczeniu, ale wielokrotny nawrót kumuluje zanieczyszczenia. Dla drogiego stopu koszt pozostawionego metalu bywa ważniejszy niż zużycie energii.
Bilans prowadzi się dla każdej partii: masa wsadu pierwotnego, nawrotu, dodatków, odlewu, układu, skullera i odpadu. Dopiero takie dane pozwalają porównać dwa tygle lub profile mocy. Skrócenie cyklu kosztem większego skullera może obniżyć ekonomiczną wydajność mimo większej liczby wytopów.
29. Takt i zdolność produkcyjna
Pełny takt obejmuje przygotowanie wsadu i formy, załadunek, odpompowanie, topienie, homogenizację, zalewanie, krzepnięcie, zasypanie, rozładunek i czyszczenie. Znamionowa masa 100 kg nie mówi, ile zgodnych kilogramów powstanie na godzinę. Wąskim gardłem może być śluza, forma, analiza chemiczna, chłodzenie lub ręczne usuwanie pozostałości.
Jedna komora jest najlepsza przy zmiennym portfelu i niskim obciążeniu. Tandem ogranicza bezczynność wspólnych mediów. Dwukomorowy system półciągły daje największą korzyść, gdy czas ponownego odpompowania stanowi istotną część cyklu. Symulacja harmonogramu powinna obejmować awarię jednej komory, zmianę gatunku i oczekiwanie na wynik analizy.
30. Energia i chłodzenie
ISM oddaje znaczną część energii do wody, ponieważ utrzymanie stałej warstwy przy ciekłej kąpieli jest zasadą procesu. Wskaźnik kWh na kilogram musi obejmować zasilacz, pompy wody, chłodnicę, próżnię, gaz i urządzenia formy. Porównanie samej mocy generatora z piecem ceramicznym jest mylące. Z kolei krótsze czyszczenie, mniejsza liczba braków i brak wymiany wykładziny mogą kompensować koszt energetyczny.
Odzysk ciepła z zamkniętego obiegu jest możliwy, jeśli temperatura i profil pracy pasują do odbiornika. Nie wolno ograniczać chłodzenia w celu oszczędzania energii. Rezerwa chłodnicza jest warunkiem bezpieczeństwa oraz trwałości. Projekt analizuje zanik zasilania i sposób odbioru ciepła resztkowego.
31. Ograniczenia technologii
Zakres 5–ponad 100 kg jest mały wobec wielotonowych pieców VIM lub VAR. Geometria tygla i pole ograniczają skalowanie. Zimna ściana zwiększa zużycie energii i zatrzymuje część metalu. Rozruch niektórych słabo przewodzących albo rozdrobnionych wsadów wymaga specjalnej techniki. Wymiana stopu może wymagać usunięcia skullera, a dostęp do segmentów jest bardziej wymagający niż do prostego tygla ceramicznego.
System jest instalacją projektową, nie gotowym piecem skrzynkowym. Potrzebuje wody o kontrolowanej jakości, gazu, próżni, energii dużej mocy, odprowadzenia ciepła, obsługi form i specjalistycznego utrzymania. Najpoważniejsze ryzyko wynika z bliskości wody i ciekłego metalu; minimalizuje je konstrukcja, monitorowanie, blokady oraz konserwacja, nie sama dyscyplina operatora.
32. Porównanie z VIM ceramicznym
Vacuum Induction Melting z tyglem ceramicznym również daje intensywne mieszanie i elastyczne dodawanie składników, a bywa dostępny w znacznie większych pojemnościach. Gorąca wykładzina ogranicza stratę do chłodzenia i może zapewniać wysoki uzysk. Jej reakcja ze stopem, erozja i wtrącenia są jednak istotne dla metali reaktywnych. Dobór oraz przygotowanie ceramiki stają się częścią chemii procesu.
ISM wybiera się, gdy czystość i reaktywność uzasadniają zimny tygiel albo gdy częste badania stopowe korzystają z własnej warstwy ochronnej. VIM może być ekonomiczniejszy dla dużej produkcji stopu zgodnego z kwalifikowaną wykładziną. Porównanie powinno używać kosztu zgodnego kilograma, a nie tylko ceny pieca i energii.
33. Porównanie z VAR
Vacuum Arc Remelting przetapia elektrodę zużywalną łukiem do chłodzonego krystalizatora. Jest przeznaczony do kontrolowanego krzepnięcia wlewka i poprawy czystości oraz struktury, zwykle po wcześniejszym wykonaniu elektrody. Nie służy tak elastycznemu dozowaniu wielu dodatków do otwartej kąpieli ani bezpośredniemu zalewaniu różnych form.
ISM jest lepszy do przygotowania małej partii stopu, szybkiej zmiany chemii i odlewania kształtu. VAR jest lepszy do wytwarzania dużego, kierunkowo krzepnącego wlewka o kontrolowanej kałuży i strukturze. Technologie mogą być kolejnymi etapami: ISM albo inne topienie przygotowuje materiał, z którego powstaje elektroda do przetopu VAR.
34. Porównanie z PAM i EBCHR
Plasma Arc Melting oraz Electron Beam Cold Hearth Remelting używają zimnego paleniska i skoncentrowanego źródła energii. Długi przepływ po palenisku pozwala ciężkim wtrąceniom opaść, a niska próżnia EB sprzyja usuwaniu składników lotnych. Technologie są cenione przy rafinacji tytanu i materiału trudnego, lecz instalacja jest duża, a kontrola składu lotnych pierwiastków może być wymagająca.
ISM zapewnia intensywne mieszanie całej kąpieli, łatwiejsze stopowanie i bezpośrednie odlewanie małych partii. Nie daje takiej samej drogi separacji wtrąceń przez długie palenisko. Określenie producenta o wyższej jednorodności dotyczy zdolności mieszania; nie należy z niego wyprowadzać uniwersalnej przewagi czystości dla każdego surowca.
35. Cena i zakup w Polsce
Consarc nie publikuje cennika ISM. Każda linia jest wyceniana ofertowo według masy, układu komór, próżni, generatora, odlewania, automatyki, dokumentacji i testów. Podawanie jednej kwoty bez konfiguracji byłoby pozorną dokładnością. Budżet inwestycyjny obejmuje ponadto fundamenty, platformy, transformator i rozdzielnię, zamknięty obieg wody, chłodnicę, argon, wentylację, transport, montaż, szkolenie, FAT, SAT i zapas części.
Obsługę rynku europejskiego zapewnia Consarc Engineering w Holytown w Szkocji, należący do Inductotherm Group. Firma deklaruje sprzedaż, serwis terenowy, wsparcie zdalne, szkolenia, rozwój procesu i części dla Europy. Zakup dla zakładu w Polsce jest zatem możliwy jako projekt importowany i uruchamiany przez europejską organizację, ale lokalny czas reakcji oraz magazyn części trzeba uzgodnić w umowie. Kontakt producenta dla tej jednostki to sales@consarceng.com i +44 1698 730430.
36. Zapytanie ofertowe
Dobre zapytanie podaje gatunki, masę netto i brutto, postać wsadu, planowaną liczbę partii, zakres zmian stopu, limit O/N/H/C, wymagany poziom próżni, gaz, temperaturę, formę, sposób zalewania i maksymalny takt. Zawiera układ hali, media, wymogi dyrektyw i języka dokumentacji. Osobno wymienia potrzebę stołu odśrodkowego, śluzy, podajnika dodatków, pobierania próbek, analizatora gazów, rejestracji i integracji z systemem zakładowym.
Dostawca powinien przedstawić bilans energii i chłodzenia, gwarantowane czasy, zużycie gazu, kryteria jakości wody, listę części krytycznych, plan konserwacji oraz założenia dla deklarowanej trwałości tygla. Próbny wytop na reprezentatywnym materiale jest bardziej wartościowy niż ogólna prezentacja. Umowa rozdziela gwarancję zdolności maszyny od zdolności procesu dla konkretnego odlewu.
37. FAT, SAT i kwalifikacja
FAT sprawdza dokumentację, sekwencje, blokady, źródło mocy, próżnię, obieg wody, napędy, rejestrację i scenariusze awaryjne. Jeśli pełny wytop nie jest możliwy w fabryce, strony ustalają substytut testu oraz kryteria do wykonania po montażu. SAT potwierdza media, szczelność, odpompowanie, izolację, przepływy, ruchy, komunikację i bezpieczne zatrzymanie w docelowej hali.
Kwalifikacja procesu wykorzystuje stop reprezentatywny dla najtrudniejszej rodziny, określoną formę oraz plan próbek. Obejmuje skład, temperaturę, uzysk, strukturę, wtrącenia i powtarzalność kilku partii. Test pustej komory nie wykazuje jednorodności metalu, a jeden udany odlew nie wykazuje stabilnej zdolności. Kryteria odbioru muszą być mierzalne przed złożeniem zamówienia.
38. Kiedy wybrać ISM
ISM jest uzasadniony, gdy ceramika wnosi niedopuszczalne zanieczyszczenie, materiał intensywnie reaguje z wykładziną, potrzebne jest silne mieszanie małej kąpieli lub bezpośrednie odlewanie reaktywnego stopu pod kontrolowaną atmosferą. Szczególnie dobrze pasuje do rozwoju składu i wysokojakościowych odlewów o dużej wartości jednostkowej.
Nie jest domyślnym wyborem dla każdego metalu „trudnego”. Jeśli kwalifikowany tygiel ceramiczny daje zgodny produkt przy dużej masie, VIM może być bardziej produktywny. Jeśli celem jest wielki jednorodny wlewek, VAR rozwiązuje inny problem. Jeśli surowiec zawiera ciężkie wtrącenia, zimne palenisko plazmowe lub elektronowe może zapewnić ważny etap rafinacji. Decyzję podejmuje się z macierzy wymagań materiał–produkt–takt–czystość–koszt.
Podsumowanie
Consarc ISM łączy indukcyjne grzanie i mieszanie z segmentowym, chłodzonym tyglem miedzianym, na którym metal tworzy własną warstwę ochronną. Rodzina obejmuje instalacje laboratoryjne i produkcyjne od 5 do ponad 100 kg, układy jedno-, tandemowo i dwukomorowe, odlewanie przechylne, odśrodkowe oraz krystalizację wyciągową. Największą wartością jest ograniczenie kontaktu z ceramiką przy zachowaniu możliwości stopowania i homogenizacji.
Największe ograniczenia wynikają z energii traconej do chłodzenia, pozostającego skullera, skali oraz złożoności układu wody i próżni. Woda jest równocześnie warunkiem działania i głównym medium bezpieczeństwa. Dlatego o zdolności nie świadczy sama temperatura lub masa, lecz kompletna instalacja, blokady, kwalifikowana recepta, bilans materiałowy i wsparcie serwisowe. Cena jest projektowa, a dla Polski należy uzgodnić ją wraz z europejskim serwisem Consarc Engineering.
