Streszczenie
KASTOtec AC 4 jest automatyczną, ciężką piłą taśmową do prostych cięć prętów, bloków, rur i profili o przekroju do 430×430 mm. Powstała z myślą o produkcyjnym cięciu stali narzędziowych, nierdzewnych, tytanu, Hastelloyu, Inconelu i innych materiałów trudnoobrabialnych. Napęd taśmy ma 15 kW, prędkość jest bezstopniowa w zakresie 30–300 m/min, a standardowa taśma ma 6830×41×1,3 mm. Pojedynczy skok podajnika wynosi 600 mm, wielokrotny 9999 mm, najkrótszy automatyczny odpad 35 mm, a najkrótszy odcinany detal 6 mm.
Maszyna nie osiąga wydajności samą mocą. Rama stalowo-mineralna tłumi drgania, koła są podparte obustronnie, prowadniki węglikowe mają hydrauliczny docisk, a dwa serwonapędy i śruby kulowe kontrolują posuw zespołu piłującego. Sterowanie przypisuje technologię do materiału i rodzaju taśmy: bimetalicznej, bimetalicznej plus, węglikowej lub węglikowej plus. Zysk powstaje wtedy, gdy uzysk materiału, takt, trwałość ostrza i praca bez nadzoru są mierzone łącznie.
Artykuł opisuje rodzinę AC, budowę, programowanie, uruchomienie, dobór zębów, docieranie, chłodziwo, transport materiału, części wymienne, diagnostykę, wydajność, cenę i dostępność w Polsce. Producent nie publikuje ceny nowej maszyny; potrzebna jest oferta obejmująca wyposażenie, transport, instalację i serwis. Deklarowane przez KASTO oszczędności czasu lub energii są przedstawione jako wyniki zależne od zadania, nie jako gwarancja każdego cięcia.
Zdjęcia producenta

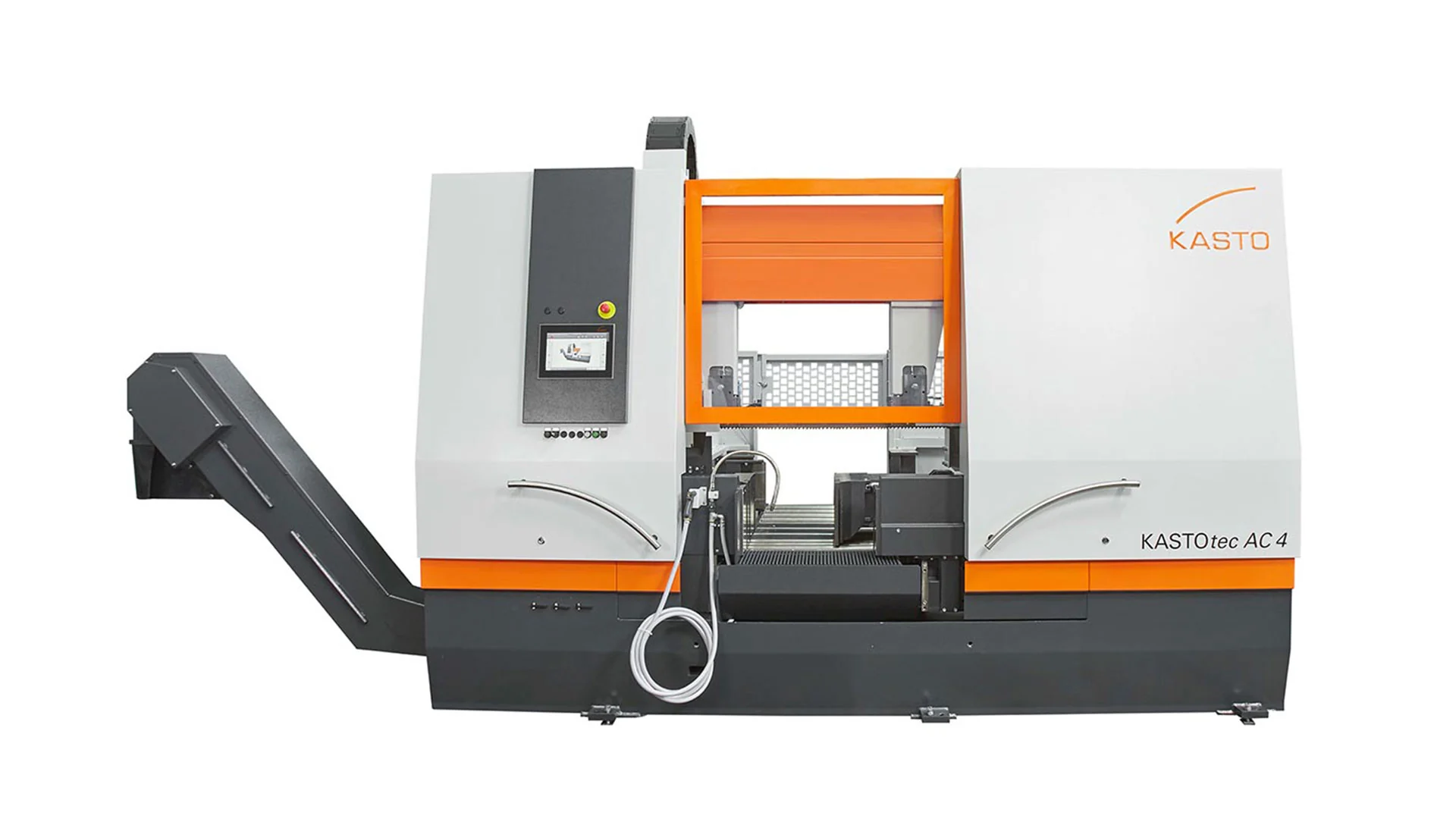

KASTOtec AC 4 — oficjalne zdjęcie całej maszyny z obudową strefy cięcia i panelem obsługowym.
Fragment rodziny AC 4/AC 5. Większy model zachowuje koncepcję konstrukcyjną, ale używa szerszej taśmy i ma większy zakres.

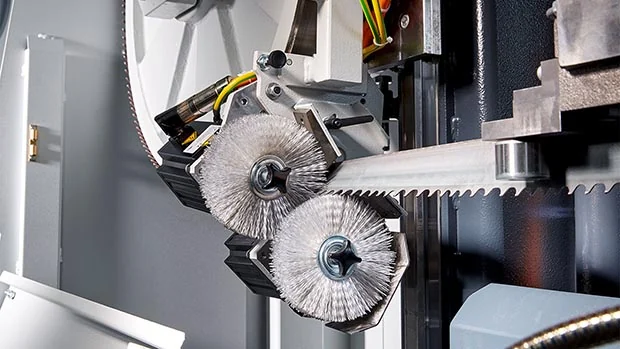

Strefa robocza rodziny KASTOtec z dociskiem, prowadzeniem taśmy i odprowadzaniem wiórów.

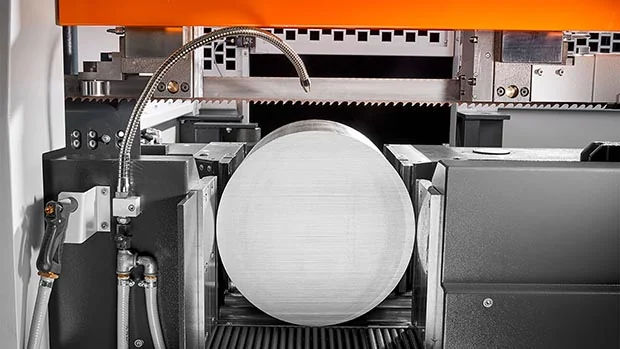

Zespół piłujący rodziny AC 4/5. Sztywność i tłumienie są potrzebne zwłaszcza przy taśmie węglikowej.
1. Miejsce AC 4 w produkcji
AC 4 odcina półfabrykat przed toczeniem, frezowaniem, kuciem albo badaniem materiału. Jej przewagą nad warsztatową piłą jest powtarzalne, automatyczne wykonanie serii w materiale o dużej wartości i małej skrawalności. Prosty oraz względnie gładki rzaz zmniejsza naddatek kolejnej operacji. Każdy milimetr zbędnej długości pomnożony przez setki odcinków staje się kosztem materiału i obróbki.
Maszyna wykonuje wyłącznie cięcie 90°. Nie zastępuje piły ukosowej. Nadaje się do pręta okrągłego, kwadratowego, płaskiego w granicach pola 430 mm, rur i profili, ale różne przekroje wymagają innej podziałki zębów oraz docisku. Zakres geometryczny nie jest równoznaczny z jednakową wydajnością w pełnym bloku Inconelu i cienkościennej rurze.
2. Dane AC 4
| Parametr | Wartość katalogowa |
|---|---|
| Okrąg / kwadrat / płaski | 430 mm / 430×430 mm / 430×430 mm |
| Zakres zacisku | 0–430 mm |
| Najmniejszy przekrój | 10×10 mm |
| Najkrótszy odcinek | 6 mm |
| Najkrótsza resztka automatyczna | 35 mm przy prawidłowej geometrii materiału |
| Najkrótsza resztka w cięciu pojedynczym | 10 mm |
| Pojedynczy / wielokrotny posuw | 600 / 9999 mm |
| Prędkość taśmy | 30–300 m/min; opcjonalnie 8–80 m/min |
| Posuw piłowania | 0,5–300 mm/min |
| Silnik taśmy / moc na kole | 15 / 14 kW |
| Moc przyłączeniowa | 25 kW |
| Taśma | 6830×41×1,3 mm; opcjonalnie 6830×34×1,1 mm |
| Gabaryt D×S×W z transporterem | 2166×4717×2602 mm |
| Wysokość podparcia materiału | 700 mm |
| Masa | 4850 kg |
Zakres 8–80 m/min jest opcją przydatną dla procesów wymagających małej prędkości. Dane nie obejmują długości przenośników rolkowych ani magazynu. Rzut kompletnej celi jest więc większy niż wymiar podstawowej maszyny.
3. Rodzina AC 4, AC 5, AC 8 i AC 8×10
AC 5 zwiększa pole do 530×530 mm, używa taśmy 7675×54×1,6 mm, waży 6550 kg, lecz zachowuje silnik 15 kW i 30–300 m/min. AC 8 obsługuje 830×830 mm, AC 8×10 prostokąt 830×1100 mm; mają taśmy 67 lub 80 mm i pracują 20–200 m/min. Ich resztka automatyczna wynosi 50 mm, a pojedynczy posuw 750 mm.
AC 4 jest właściwa, gdy 430 mm wystarcza i liczy się mniejsza taśma, przestrzeń oraz koszt. AC 5 daje rezerwę przekroju, ale szersza taśma i większy korpus zwiększają koszty. AC 8 nie jest po prostu szybszą AC 4; duży przekrój wymaga innego bilansu mocy na jednostkę powierzchni. Zakup „na największy możliwy blok” może obniżyć wykorzystanie przy codziennych prętach 100–200 mm.
4. Rama stalowo-mineralna
Płaszcz stalowy zespołu jest wypełniany mineralnym materiałem tłumiącym. Duża masa i tłumienie ograniczają amplitudę drgań bez wymogu ekstremalnej sztywności każdego detalu. Ma to znaczenie dla kruchej krawędzi węglikowej: drganie powoduje mikroodpryski, które następnie przyspieszają zużycie kolejnych zębów.
Wypełnienie nie usuwa drgań wzbudzanych przez złą podziałkę, luźny materiał lub uszkodzone koło. Fundament musi utrzymać geometrię maszyny o masie 4,85 t. Podczas instalacji sprawdza się poziomowanie i podparcie według planu producenta, a nie tylko brak kołysania.
5. Koła i bieg taśmy
Taśma tworzy zamkniętą pętlę na dwóch kołach podpartych obustronnie. Stabilne łożyskowanie ogranicza ugięcie osi przy naciągu. Napęd częstotliwościowy zmienia prędkość płynnie w szerokim zakresie. Powierzchnia koła, ustawienie i łożyska wpływają na śledzenie grzbietu oraz naprężenie zmienne podczas każdego obiegu.
Taśma długości 6830 mm przy 300 m/min wykonuje około 44 obiegów na minutę. Każdy fragment jest wielokrotnie zginany, chłodzony i obciążany. Pęknięcie zmęczeniowe grzbietu różni się od stępienia zębów; diagnostyka nie powinna wszystkich awarii nazywać „złą taśmą”.
6. Prowadniki węglikowe
Przed i za rzazem taśma jest skręcona z orientacji na kołach do kierunku roboczego. Hydraulicznie wstępnie obciążone ślizgi węglikowe stabilizują jej boki. Głowica prowadnika ma układ w kształcie U, aby równomiernie przekazywać nacisk. Ramię prowadzące dostosowuje się do szerokości materiału, co skraca wolny odcinek.
Zbyt duży luz powoduje falowanie i nieprostopadłość, a za duży docisk grzeje taśmę i prowadniki. Wiór w strefie ślizgu rysuje powierzchnię. Kontrola obejmuje zużycie płytek, ich równoległość, przepływ chłodziwa i ruch ramienia. Po wymianie wykonuje się cięcie kontrolne oraz pomiar prostopadłości.
7. Naciąg taśmy
Hydrauliczny naciąg jest monitorowany elektronicznie. Odpowiednie naprężenie zwiększa sztywność poprzeczną, lecz nadmierne skraca życie złącza i grzbietu. Sterownik nie mierzy bezpośrednio każdej lokalnej zmiany; zabrudzenie, temperatura i stan mechanizmu mogą powodować różnicę między sygnałem a rzeczywistością.
Taśmę zakłada się zgodnie z kierunkiem zębów, prowadzi przez osłony i ustawia na kołach przy odłączonych energiach. Po napięciu wykonuje się kontrolowany obrót oraz obserwację biegu. Procedura producenta określa bezpieczną kolejność, bo zmagazynowana energia długiej taśmy może spowodować uraz.
8. Serwoposuw zespołu piłującego
Dwie śruby kulowe z serwonapędami prowadzą ramę równolegle przez materiał. Sterowanie może precyzyjnie zmieniać posuw przy wejściu, pełnym przekroju i wyjściu. Dwa napędy muszą pozostać zsynchronizowane; różnica położenia skręca zespół i zmienia obciążenie taśmy.
Posuw w mm/min nie opisuje obciążenia zęba bez prędkości taśmy, podziałki i długości kontaktu. Przy okrągłym pręcie liczba pracujących zębów rośnie do środka, a potem maleje. Sterowanie technologiczne może dopasować przebieg lepiej niż jedna stała nastawa. Granicą pozostaje moc, stabilność i odprowadzanie wióra.
9. Imadła i swobodny skok
Hydrauliczne poziome imadła chwytają materiał po obu stronach rzazu. Free lift odsuwa zacisk lub taśmę przy ruchu powrotnym, chroniąc świeżą powierzchnię i zęby. Siła musi unieruchomić pręt bez zgniecenia cienkiej rury. Redukcja ciśnienia jest ważną opcją dla profili i materiałów miękkich.
Krzywy, walcowany pręt może przesuwać się podczas podawania lub nie pozwolić uzyskać resztki 35 mm. Producent zastrzega idealną powierzchnię geometryczną dla minimalnego odpadu. Podparcie na rolkach i prowadnice boczne muszą utrzymać oś. Zacisk nie powinien prostować całej wielometrowej sztangi siłą maszyny.
10. Podajnik materiału
Standardowy skok wynosi 600 mm. Dłuższy odcinek powstaje przez wielokrotne przestawienia do 9999 mm. Opcjonalne skoki 1500 lub 3000 mm ograniczają liczbę przechwytów przy długich detalach. Każde ponowne zamocowanie dodaje czas i możliwość błędu, ale długi podajnik zwiększa cenę i przestrzeń.
Dokładność długości zależy od osiowości, czystości rolek, poślizgu, rozszerzalności, prostoliniowości i naddatku na rzaz. Program uwzględnia szerokość szczeliny oraz pierwszy zabieg wyrównujący czoło. Łańcuch wymiarowy weryfikuje się na serii, nie na jednym krótkim odcinku.
11. ProControl i ExpertControl
ProControl pozwala wprowadzać zlecenia z materiałem, długością, ilością i typem taśmy. Baza przypisuje parametry technologiczne do gatunku oraz narzędzia. ExpertControl jest oferowany w bardziej rozbudowanych konfiguracjach automatycznego podawania. Dokładny zakres ekranu i licencji zależy od rocznika oraz opcji, dlatego używana AC 4 wymaga identyfikacji wersji sterowania.
Programowanie jest bardziej podobne do kolejki produkcyjnej niż do G-code. Operator wybiera pozycję materiałową, podaje geometrię, długości, liczby sztuk, naddatek i strategię. System ustawia prędkość, posuw oraz sekwencję zacisków według danych. Technolog może zatwierdzić korekty, ale zmiana musi zachować powiązanie z gatunkiem i numerem taśmy.
12. KPC — KASTO Performance Cutting
Pakiet KPC obejmuje konstrukcję i funkcje przeznaczone do wysokiej wydajności z bimetalem i węglikiem. Producent podkreśla przechowywanie technologii opracowanych z dostawcami taśm, stabilne prowadzenie, sterowany posuw, naciąg, szczotkę oraz unoszenie taśmy. KPC nie jest jedną magiczną nastawą; to współdziałanie mechaniki, bazy i kontroli.
Deklarowane skrócenie czasu o 50% lub więcej zależy od porównywanej maszyny, taśmy i zadania. Własny test powinien używać tego samego pręta, jakości powierzchni i kryterium trwałości. Szybsze cięcie, które zwiększa krzywiznę lub skraca życie taśmy o połowę, może mieć wyższy koszt detalu.
13. Bimetal M42 i M51
Taśma bimetaliczna ma sprężysty grzbiet i przyspawaną krawędź zębów ze stali szybkotnącej. M42 jest uniwersalna do wielu stali i serii, M51 daje większą odporność cieplną i twardość przy trudniejszych materiałach. Wybór zależy od twardości, przekroju, wtrąceń i stabilności, a nie od prostej zasady „M51 zawsze lepsza”.
Bimetal lepiej toleruje przerwy i niewielkie drgania niż kruchy węglik. Może być ekonomiczny dla mieszanej produkcji oraz krótkich zleceń. AC 4 pozwala przechowywać osobne technologie. Zmiana klasy bez zmiany prędkości i posuwu nie wykorzystuje narzędzia i może prowadzić do fałszywego wniosku o jego jakości.
14. Taśma węglikowa
Węglik umożliwia znacznie większą wydajność w twardych stalach, niklu i tytanie, jeśli maszyna oraz materiał są stabilne. Krawędź nie toleruje uderzeń, luźnej zgorzeliny, twardego wtrącenia i drgań. AC 4 ma moc, tłumienie i prowadzenie projektowane pod tę technologię. To odróżnia ją od lekkiej piły, na której droga taśma może zużyć się szybciej niż bimetal.
Węglik wymaga docierania według zaleceń producenta taśmy oraz kontrolowanego wejścia. Ocena kosztu obejmuje liczbę centymetrów kwadratowych przeciętego materiału do końca życia, nie liczbę kalendarzowych dni. Przedwczesna wymiana bez zapisania przyczyny uniemożliwia rozwój parametrów.
15. Podziałka i geometria zęba
W rzazie powinno pracować jednocześnie kilka zębów. Zbyt gruba podziałka w cienkiej ściance powoduje zaczepianie i wyrywanie, a zbyt drobna w pełnym bloku zapełnia rowki wiórowe. Podziałka zmienna ogranicza regularne wzbudzenie drgań. Geometria dodatnia zmniejsza siłę w materiałach ciągliwych, lecz krawędź musi zachować wytrzymałość.
Dla wiązki liczy się suma przejść przez ścianki i przerwy. Profil zamknięty zmienia liczbę zębów w kontakcie w czasie. Baza maszyny daje punkt wyjścia, ale operator potwierdza wiór, dźwięk, prąd napędu i powierzchnię. Jeden numer TPI nie jest receptą bez geometrii zęba i wykonania konkretnego producenta.
16. Prędkość i posuw
Prędkość liniowa wpływa na temperaturę krawędzi, narost i zużycie. Posuw ustala grubość wióra przypadającą na ząb. Zbyt mały posuw może powodować tarcie, umocnienie warstwy i szybkie stępienie w stopie niklu; zbyt duży łamie zęby, odchyla taśmę lub przeciąża napęd. Wartość bez informacji o długości kontaktu jest niepełna.
AC 4 ma szeroki zakres 30–300 m/min, a opcja 8–80 m/min rozszerza zastosowanie w dół. Nie należy zakładać, że opcja jest w każdej używanej maszynie. Próba technologiczna zaczyna się od danych taśmy i materiału, następnie koryguje według kształtu wióra, czasu, prostopadłości i trwałości.
17. Docieranie nowej taśmy
Nowy ząb ma bardzo ostrą, lokalnie podatną krawędź. Kontrolowane docieranie zaokrągla ją bez wykruszenia. Przez określoną powierzchnię cięcia stosuje się obniżony posuw, zachowując właściwą prędkość lub ustawienie wskazane przez producenta. Proces kończy się według przeciętej powierzchni, a nie odczucia operatora.
Pomijanie docierania może skrócić życie całej pętli w pierwszych minutach. Zbyt łagodne docieranie powoduje tarcie i również jest szkodliwe. Sterowanie może prowadzić program docierania, lecz technolog zapisuje klasę taśmy, materiał próbny i kryterium przejścia do parametrów produkcyjnych.
18. Szczotka do wiórów
Silnikowa, samonastawna szczotka usuwa wióry z przestrzeni między zębami przed ponownym wejściem taśmy na koło. Wiór pozostawiony w rowku jest wciskany w materiał i może uszkodzić krawędź. Kąt, docisk i prędkość szczotki muszą czyścić bez ścierania zębów.
Szczotka jest częścią zużywalną. Jej średnica i włos zmieniają się stopniowo, więc „obraca się” nie oznacza „czyści”. Wióry obserwowane na taśmie powrotnej są prostym wskaźnikiem. Wymiana powinna następować przed osiągnięciem końca regulacji.
19. Chłodziwo lub mikrosmarowanie
Emulsja chłodzi, smaruje i wypłukuje wiór. Stężenie, pH, czystość oraz kierunek dysz wpływają na trwałość. Stop niklu może potrzebować intensywnego smarowania, a profil generuje inne wymagania niż blok. Filtr i transporter muszą usuwać wióry, aby pompa nie zawracała ich do rzazu.
Minimalne smarowanie jest opcją dla wybranych zastosowań. Ogranicza ciecz na detalu, ale nie zapewnia tego samego odbioru ciepła. Nie należy przełączać metody bez próby procesu oraz oceny pożaru i aerozolu. Karta materiału uwzględnia reakcję chłodziwa z dalszą obróbką.
20. Transporter wiórów
Wióry mają dużą objętość, zachowują chłodziwo i mogą tworzyć gniazda utrudniające ruch. Standardowy transporter wyprowadza je poza obudowę. Pojemnik lub wirówka muszą mieć wydajność odpowiadającą najdłuższemu automatycznemu zleceniu. Przepełnienie jest częstą przyczyną utraty pracy bezobsługowej.
Rodzaj wióra mówi o procesie: cienki pył wskazuje tarcie, regularny zwinięty wiór zwykle odpowiada prawidłowemu skrawaniu, a grube odłamki mogą oznaczać przeciążenie. Ocena jest łączona z materiałem, bo kruchy żeliwny wiór wygląda inaczej. Segregacja stopów zwiększa wartość złomu i ogranicza pomieszanie.
21. Programowanie zlecenia
Operator wybiera gatunek, przekrój, rodzaj taśmy i zapisany zestaw technologii. Następnie wpisuje długość odcinka, liczbę, ewentualny naddatek na wyrównanie, kolejność oraz sposób obsługi resztki. System sprawdza zakres zacisku i sumę długości. Zlecenie wielopozycyjne może optymalizować wykorzystanie pręta, jeśli sterowanie i magazyn mają tę funkcję.
Przed automatem wykonuje się pierwsze cięcie, mierzy długość oraz prostopadłość i ocenia powierzchnię. Korekta długości jest zapisana dla zestawu, a nie przenoszona bezmyślnie na inny pręt. Operator potwierdza pojemność odbioru odcinków i wiórów oraz zapas chłodziwa.
22. Kontrola przed startem
Sprawdza się stan taśmy, złącze, kierunek zębów, naciąg, bieg, prowadniki, szczotkę, chłodziwo, transporter, imadła, rolki, osłony i blokady. Materiał ma właściwy gatunek, przekrój oraz prostoliniowość. Długi pręt jest podparty na nośności odpowiedniej do masy i zabezpieczony przed stoczeniem.
Parametry programu odpowiadają taśmie rzeczywiście założonej. Zmiana z 41×1,3 na 34×1,1 mm bez zmiany danych jest błędem. Pole odkładcze ma pojemność całej planowanej serii albo system pewnego odbioru. Szczegółowe testy ruchów i bezpieczeństwa wykonuje się zgodnie z instrukcją rocznika.
23. Uruchomienie automatu
Po zamknięciu osłon maszyna zaciska materiał, wykonuje pozycjonowanie pierwszego czoła i rozpoczyna cięcie kontrolne. KASTOsense może automatycznie wykryć wysokość, a start zerowymiarowy pozycjonować pierwsze cięcie, jeśli wyposażenie je obejmuje. Taśma osiąga zadaną prędkość przed wejściem, chłodziwo dociera do obu stron rzazu, a serwoposuw przechodzi profil.
Po odcięciu rama wraca z funkcją band-free lift, materiał jest przechwytywany i podawany na kolejną długość. Pierwsze sztuki pozostają pod zwiększonym nadzorem. Dopiero stabilna długość, prostopadłość, wiór i obciążenie pozwalają na pracę bez stałej obecności, w granicach oceny ryzyka zakładu.
24. Części wymienne
Najczęściej wymienia się taśmę, szczotkę, prowadniki węglikowe, uszczelnienia hydrauliczne, filtry, chłodziwo, dysze i elementy transportera. Długowieczność wymagają także koła, łożyska, śruby kulowe, prowadnice, enkodery, silniki, falowniki, pompa chłodziwa, pompa hydrauliki, zawory i czujniki.
Magazyn powinien zawierać co najmniej kilka kwalifikowanych taśm dla głównych materiałów, szczotkę, filtr, typowe czujniki oraz zestawy uszczelnień zależnie od czasu dostawy. Prowadnik jest parą geometryczną; przypadkowe zastąpienie płytką o podobnym wyglądzie może zmienić tor. Numery części wiąże się z numerem seryjnym i wersją sterowania.
25. Konserwacja
Codziennie usuwa się wióry, ocenia chłodziwo, szczotkę, taśmę i wycieki. Okresowo kontroluje się prowadniki, koła, naciąg, równoległość posuwu, imadła, śruby, filtry, hydraulikę, transporter i blokady. Harmoniczne dźwięku oraz prąd silnika mogą wskazać degradację wcześniej niż widoczna krzywizna.
Po kolizji lub pęknięciu taśmy nie zakłada się nowej bez ustalenia przyczyny. Fragment zęba może pozostać w rzazie i zniszczyć następną pętlę. Po wymianie prowadników mierzy się cięcie próbne. Backup parametrów sterowania i bazy technologii jest częścią utrzymania, bo jej odtworzenie z pamięci operatora jest kosztowne.
26. Diagnostyka krzywego cięcia
Krzywiznę mogą powodować tępe jednostronnie zęby, zła podziałka, mały naciąg, zużyte prowadniki, nierówny posuw dwóch śrub, przesunięty materiał lub zbyt duża szybkość penetracji. Najpierw mierzy się kierunek odchyłki i sprawdza taśmę. Korekta samego posuwu może ukryć błąd mechaniczny.
Test porównawczy używa znanego materiału i nowej, dotartej taśmy. Mierzy się prostopadłość w dwóch osiach, szerokość rzazu oraz powierzchnię. Jeśli odchylenie zmienia znak po obróceniu materiału, źródłem może być półfabrykat lub podparcie. Systematyczna odchyłka wskazuje geometrię maszyny albo asymetrię zębów.
27. Diagnostyka niskiej trwałości
Zęby mogą się stępić termicznie, wykruszyć od uderzenia, wyrwać przy małej liczbie w kontakcie albo zalepić materiałem. Pęknięcie grzbietu wskazuje na zmęczenie zginające, koła lub naciąg. Pęknięcie złącza wymaga oceny spawu taśmy. Zapis fotografii uszkodzenia i powierzchni wióra daje więcej niż liczba wykonanych cięć.
Porównanie trwałości normalizuje przekrojoną powierzchnię, materiał, twardość, prędkość i posuw. Jedna taśma mogła przeciąć dziesięć bloków 430 mm, druga sto prętów 50 mm; liczba sztuk jest bezwartościowa. Koszt na cm² oraz minuty postoju pokazują, czy droższy węglik rzeczywiście wygrywa.
28. Wydajność cięcia
Czas cyklu składa się z podawania, zaciskania, szybkiego dojazdu, wejścia, skrawania, wyjścia, powrotu i odbioru. W dużym pełnym bloku dominuje skrawanie; w krótkich cienkich odcinkach — ruchy jałowe. Szybsza taśma poprawia tylko pierwszy przypadek. Dłuższy skok podajnika oraz automatyczny magazyn wpływają na drugi.
Wskaźnik produkcyjny to zgodne odcinki na godzinę przy uwzględnieniu wymian taśmy, czyszczenia i załadunku sztangi. Producer wskazuje możliwość oszczędności czasu ponad 50% zależnie od narzędzia; zakład potwierdza ją wobec własnego punktu odniesienia. Największy wzrost często daje usunięcie przyczyn nieplanowanych przerw, nie podniesienie posuwu.
29. Koszt jednego cięcia
Koszt obejmuje czas maszyny, taśmę, energię, chłodziwo, operatora, wióry, odpad długościowy, naddatek i ryzyko odrzutu. Dla drogiego niklu resztka oraz dodatkowy milimetr mogą dominować nad energią. Dla taniej stali w masowej serii ważniejszy bywa takt. Taśmę rozlicza się przez całkowitą powierzchnię cięcia do kontrolowanego końca życia.
Model porównuje co najmniej dwa zestawy: wolniejszy bimetal i szybszy węglik. Uwzględnia docieranie oraz zmianę. Najtańsza taśma w zakupie może dawać najdroższy odcinek, ale bardzo szybki węglik również przegrywa, jeśli produkcja często zmienia gatunek i niszczy narzędzie podczas ustawiania.
30. Energia
Moc przyłączeniowa 25 kW jest wartością maksymalną instalacji, nie stałym poborem. Silnik taśmy ma 15 kW, a moc na kole 14 kW. Serwa i falowniki pozwalają dopasować energię do fazy. Hydraulika działa głównie przy zaciskach zamiast stale tłoczyć pełny przepływ. Producent podaje dla koncepcji rodziny około 93% oszczędności hydrauliki i około 28% całości zależnie od zadania; są to porównania warunkowe.
KWh na zgodny odcinek uwzględnia gotowość, transporter i peryferia. Skrócenie czasu może zmniejszyć energię na detal mimo większej mocy chwilowej. Wyłączenie transporterów i pomp podczas przerw jest skuteczne, jeśli nie pogarsza czystości oraz gotowości chłodziwa.
31. Automatyzacja materiałowa
Opcje obejmują podajniki rolkowe, magazyn skośny, uniwersalny lub podwójny, sortowanie odcinków, obracanie tarcz, karuzelę palet, znakowanie i robot KASTOsort. Integracja z magazynem prętów umożliwia pracę wielu zleceń. Automatyzacja ma sens, gdy materiał jest identyfikowany i geometria mieści się w tolerancji podajnika.
Najpierw usuwa się niestabilność samego cięcia. Robot nie naprawi taśmy zalepionej wiórem. Projekt określa bufor wejściowy i wyjściowy, reakcję na krzywy pręt, brak miejsca oraz koniec taśmy. Bez odbioru krótkich odcinków szybka piła zatrzyma się na pełnym pojemniku.
32. Porównanie z KASTOwin pro AC 5.6
KASTOwin pro AC 5.6 ma zakres 560 mm, silnik 11 kW i taśmę 54×1,6 mm. Jest wydajną maszyną opartą na rodzinie KASTOwin, również z dwoma śrubami serwoposuwu i przeznaczeniem do bimetalu oraz węglika. KASTOtec AC 4 ma mniejsze pole, ale 15 kW, wyższą prędkość maksymalną i ciężką konstrukcję zoptymalizowaną pod trudne materiały.
Wybór zależy od przekroju i programu. KASTOwin pro może obsłużyć większą średnicę przy innej ekonomice, AC 4 może dać lepsze wykorzystanie mocy i mniejszej taśmy dla bloków do 430 mm. Próbę porównawczą prowadzi się na dominującym materiale, nie na skrajnym przekroju katalogowym.
33. Cena i dostępność w Polsce
KASTO nie publikuje ceny nowej AC 4. Jest to konfigurowana maszyna przemysłowa sprzedawana na zapytanie. Cena zależy od sterowania, zakresu prędkości, podajnika 1500/3000 mm, magazynu, przenośników, docisku, mikrosmarowania, sortowania, znakowania, zdalnego wsparcia i odbiorów. Budżet obejmuje fundament, transport 4,85 t, wniesienie, zasilanie, chłodziwo, taśmy startowe i szkolenie.
Producent prowadzi sprzedaż i serwis z Niemiec oraz europejskiej sieci. Zakup do Polski jest normalnym projektem unijnym, ale na stronie produktu nie ma osobnej polskiej jednostki. W ofercie trzeba potwierdzić język wsparcia, czas dojazdu, zdalny dostęp, magazyn części i serwis sterowania. Rynek używany istnieje, lecz rocznik, licencje, geometria prowadników i dostępność backupu są ważniejsze niż odmalowana obudowa.
34. Zapytanie ofertowe i test
Zapytanie podaje gatunki, twardości, przekroje, długości sztang, masy, serie, tolerancje długości i prostopadłości, wymagany takt, liczbę zmian oraz sposób odbioru. Dołącza reprezentatywne materiały trudne. Określa preferowane taśmy i kryterium kosztu na powierzchnię, a nie narzuca najwyższej prędkości.
Test mierzy czas pełnego cyklu, prąd, powierzchnię, prostopadłość, długość, wiór oraz zużycie po ustalonej powierzchni. FAT sprawdza ruchy, blokady, programowanie, podawanie i alarmy. SAT potwierdza geometrię po transporcie. Próba produkcyjna kilku zmian ujawnia problemy z wiórami, resztką i buforem, których nie pokazuje pojedyncze cięcie demonstracyjne.
35. Kiedy wybrać AC 4
AC 4 jest dobrym wyborem dla zakładu regularnie tnącego pełne pręty i bloki do 430 mm, szczególnie z narzędziówki, nierdzewki, tytanu i stopów niklu. Uzasadnia się wtedy, gdy stabilna taśma węglikowa, krótki takt i praca automatyczna mają mierzalną wartość. Jest także atrakcyjna przy drogim materiale ze względu na resztkę 35 mm i kontrolę długości.
Nie jest optymalna dla dominujących skosów, pojedynczych lekkich profili ani przekrojów ponad 430 mm. Mniejsza, prostsza piła może być tańsza w mieszanym warsztacie, a AC 5 lub większa rodzina właściwa dla dużych bloków. O wyborze decyduje histogram realnych zleceń, nie największy detal wykonany raz w roku.
Podsumowanie
KASTOtec AC 4 łączy zakres 430 mm z napędem 15 kW, taśmą 41×1,3 mm, serwoposuwem, tłumioną ramą i sterowaniem przechowującym technologie bimetaliczne oraz węglikowe. Może pracować od 30 do 300 m/min i automatycznie podawać materiał z resztką do 35 mm. Największą korzyścią jest powtarzalność trudnego cięcia, a nie sama liczba na skali prędkości.
Ekonomika wymaga dobrania zęba, docierania, chłodziwa, prowadników i logistyki. Koszt jednego cięcia łączy takt, trwałość taśmy, naddatek oraz wartość odpadu. Cena nowej maszyny jest ofertowa, a warunki serwisu w Polsce należy zakontraktować z europejską organizacją KASTO wraz z częściami, szkoleniem i próbą na rzeczywistym materiale.
