Streszczenie
Mazak VARIAXIS nie jest jedną obrabiarką, lecz rodziną pionowych centrów z uchylno-obrotowym stołem do obróbki indeksowanej 3+2 i jednoczesnej obróbki pięcioosiowej. W aktualnej europejskiej ofercie ważne są trzy różne koncepcje: sztywne i NEO klasy 40 i 50, ekonomiczne C-600/C-700 oraz kompaktowy i-300 AWC z własnym magazynem detali. Łączy je możliwość wykonania wielu stron części w jednym zamocowaniu; różnią je przestrzeń, nośność, wrzeciono, automatyzacja i koszt całego systemu.
VARIAXIS i-700 NEO przyjmuje detal do Φ850×500 mm na palecie Φ700×500 mm i standardowo ma stożek klasy 40 oraz wrzeciono 12 000 obr./min w europejskiej specyfikacji. i-800 NEO przechodzi do klasy 50, palety Φ800×630 mm, 10 000 obr./min i detalu do Φ1000×415 albo Φ850×500 mm. C-600 i C-700 obsługują odpowiednio obrysy Φ730×450 oraz Φ850×500 mm; ich dwustronnie podparty stół przenosi 500 i 700 kg. Dostępne wrzeciona od 12 000 do 20 000 obr./min przesuwają kompromis od ciężkiego skrawania ku aluminium i małym narzędziom.
Artykuł wyjaśnia dobór odmiany, kinematykę, pięcioosiowe programowanie Mazatrol i ISO/CAM, TCP, MAZA-CHECK, sondowanie, mocowanie, uruchomienie, części wymienne, utrzymanie, cenę i polskie wsparcie. Wydajność jest oceniana przez czas kompletnego detalu, zajętość wrzeciona, liczbę ustawień i zdolność pracy bez operatora, a nie przez sam szybki przesuw. Szczególną uwagę poświęcono kolizjom stołu i oprawki, położeniu osi obrotowych, termice oraz granicy między elastycznym centrum a drogą celą produkcyjną.
Zdjęcia producenta

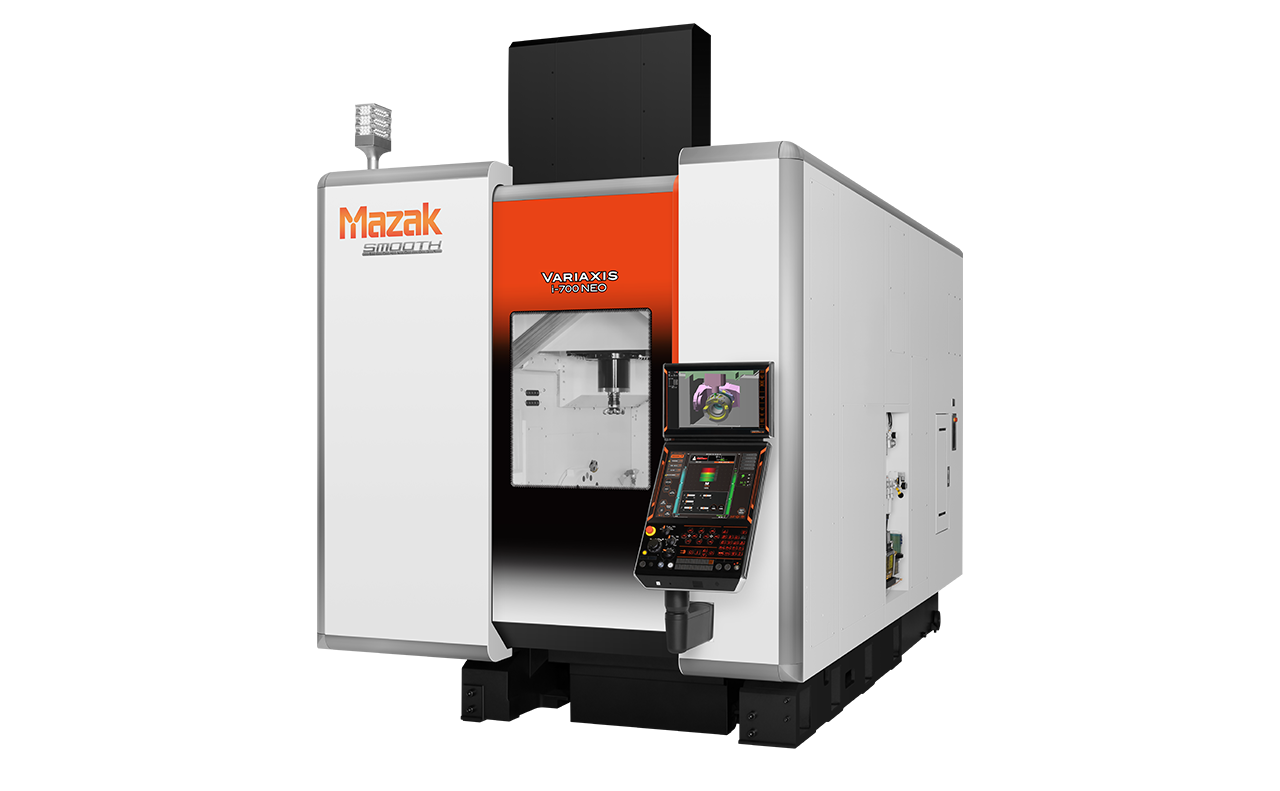

i-700 NEO jest przedstawicielem sztywnej rodziny z portalowym korpusem i uchylno-obrotowym stołem.

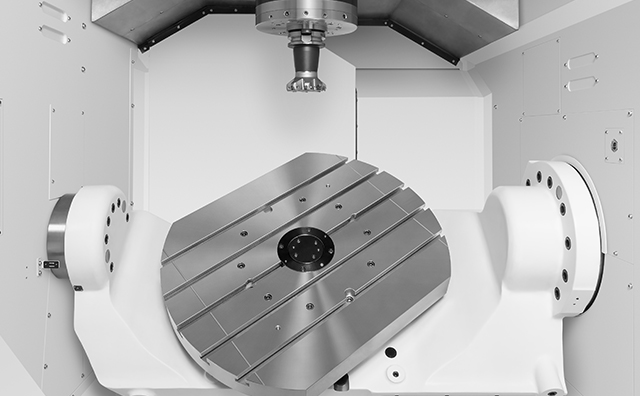

Przestrzeń musi być oceniana dla całego obrysu detalu, oprawki i wszystkich kątów stołu, nie tylko dla nominalnej średnicy.

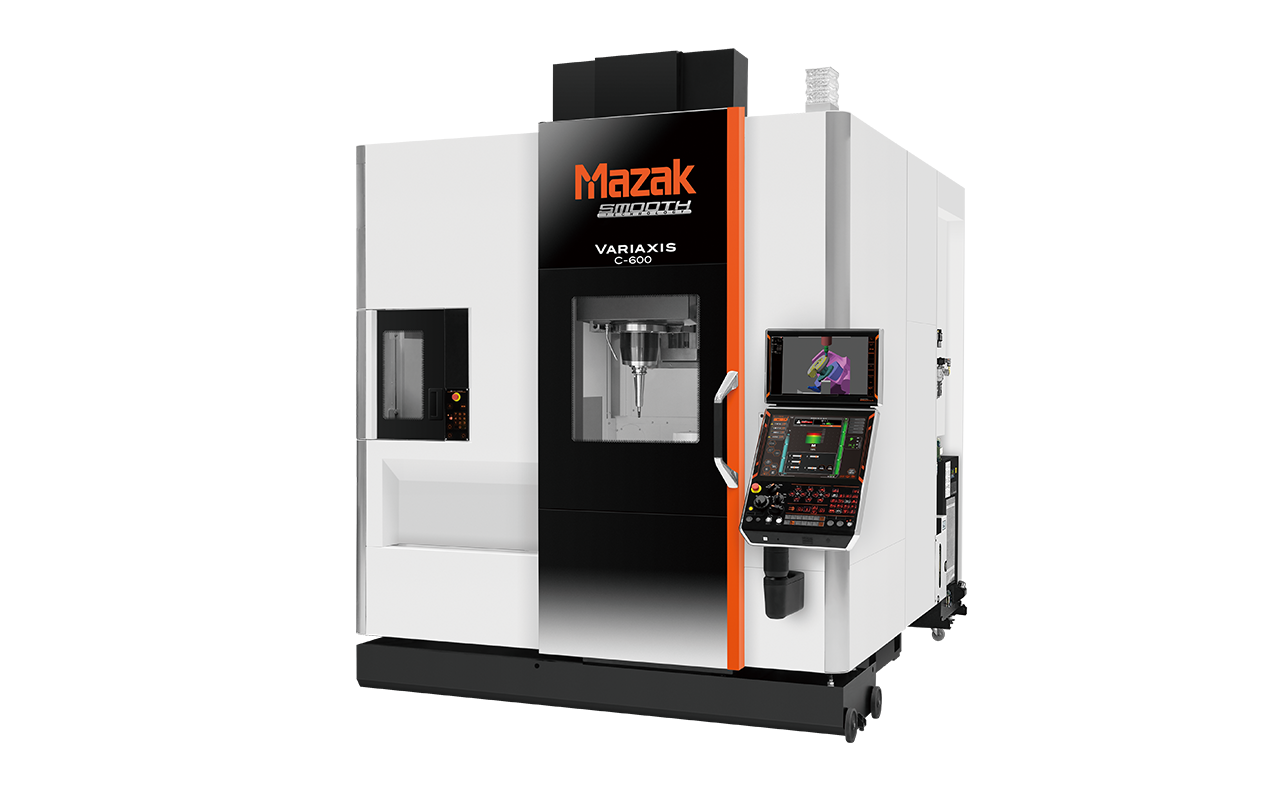

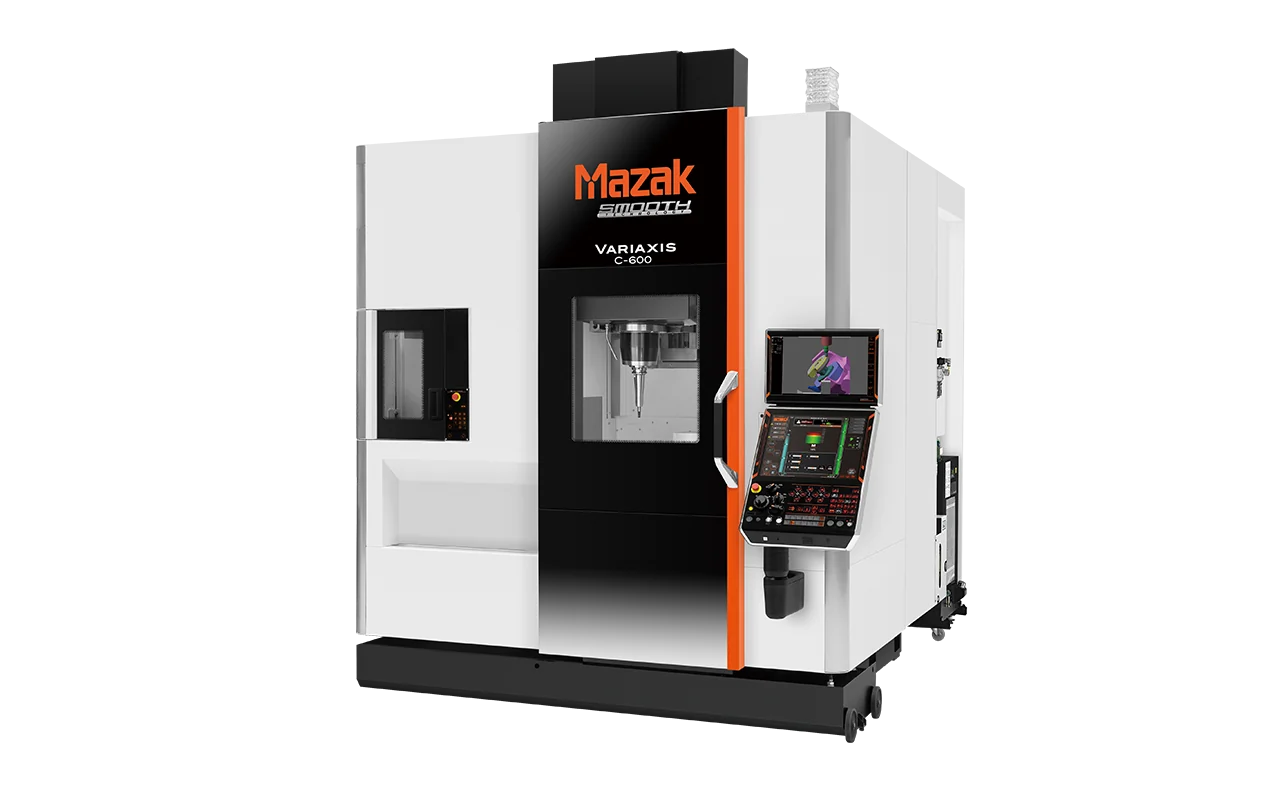

C-600 reprezentuje ekonomiczną serię C, którą można rozbudować o wymianę palet i większy magazyn.

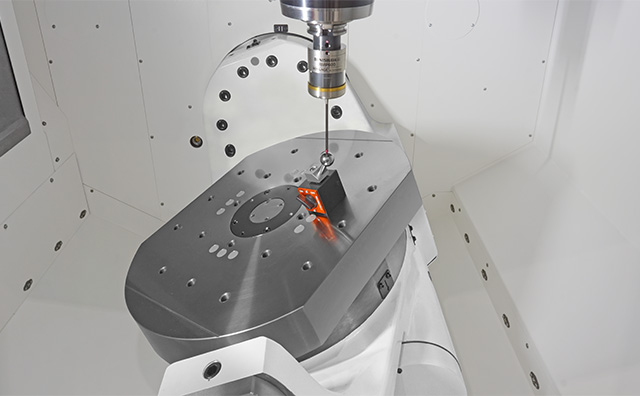

Podparcie osi uchylnej po obu stronach zwiększa sztywność i ogranicza ugięcie pod ciężarem detalu.
1. Co oznacza nazwa VARIAXIS
Wspólną cechą rodziny jest sterowanie trzema osiami liniowymi i dwiema osiami obrotowymi stołu. Detal obraca się i pochyla, a pionowe wrzeciono dociera do jego boków oraz powierzchni nachylonych. Zmniejszenie liczby zamocowań ogranicza błędy bazowania, transport między maszynami i czas oczekiwania. Jednocześnie operator musi kontrolować większą liczbę możliwych kolizji niż w zwykłym centrum trójosiowym.
Nazwa serii nie definiuje konkretnego udźwigu, stożka ani zakresu. i-700 NEO i i-800 NEO należą do innych klas wrzeciona i detalu, C-600/C-700 stanowią osobną linię kosztową, a i-300 AWC jest systemem nastawionym na autonomię. Ofertę trzeba więc zapisywać pełnym modelem, sterowaniem, wykonaniem regionalnym i listą opcji.
2. i-700 NEO i i-800 NEO
i-700 NEO ma paletę Φ700×500 mm i maksymalny obrys detalu Φ850×500 mm. Standardowa europejska specyfikacja podaje uchwyt BT40 lub CAT nr 40 i 12 000 obr./min; warianty regionalne oraz opcje wrzeciona mogą się różnić. Jest to maszyna dla średnich korpusów, wirników, elementów lotniczych i oprzyrządowania, gdzie ważne są zasięg pięciu osi oraz rozbudowa o palety.
i-800 NEO ma paletę Φ800×630 mm, stożek BT50/CAT nr 50 i standardowo 10 000 obr./min. Przestrzeń mieści obrys Φ1000×415 mm lub Φ850×500 mm, zależnie od proporcji części. Klasa 50 i większy korpus sprzyjają cięższemu skrawaniu, lecz maszyna, oprawki i automatyzacja są droższe, a wyższa bezwładność stołu ogranicza sens użycia do bardzo małych detali.
3. C-600 i C-700
C-600 przyjmuje detal do Φ730×450 mm, ma paletę Φ600×500 mm i nośność stołu 500 kg. C-700 zwiększa obrys do Φ850×500 mm, paletę do Φ700×500 mm i masę detalu do 700 kg. Producent podaje prześwit przy krawędzi stołu oznaczany jako C: 110 mm dla C-600 i 90 mm dla C-700. Ten parametr wpływa na dostęp do dolnej części elementu przy dużym wychyleniu.
Seria C jest określana jako ekonomiczne wejście do jednoczesnych pięciu osi, ale „ekonomiczne” nie oznacza ubogiego procesu. Dostępne są wrzeciona 12 000, 15 000, 18 000 i 20 000 obr./min, stożki klasy 40 lub HSK-A63, zmieniacze palet i większe magazyny. Końcowy koszt może zbliżyć się do wyższej rodziny, jeżeli zamówienie obejmuje rozbudowaną automatykę i pełny pakiet pomiarowy.
4. i-300 AWC
i-300 AWC jest kompaktowym centrum do detali do Φ350×315 mm. Automatyczny magazyn Work Changer przechowuje uchwyty z materiałem i przekazuje je do maszyny według harmonogramu. Masa detalu razem z uchwytem może dochodzić do 65 kg. Magazyn można konfigurować na 32 albo 40 pozycji, co pozwala prowadzić wielogodzinną produkcję zróżnicowanych części bez ręcznej wymiany każdej palety.
Osobny magazyn narzędzi może obejmować setki pozycji, zależnie od konfiguracji. Smooth AWC pokazuje harmonogram, stan detali, brakujące narzędzia i instrukcje ustawienia. Zysk nie wynika z szybszego pojedynczego przejazdu, lecz z eliminacji oczekiwania na operatora oraz wykorzystania nocy i weekendu. Warunkiem jest niezawodny proces, kontrola trwałości narzędzi i automatyczna reakcja na błąd.
5. Kinematyka stołu uchylno-obrotowego
Oś obrotowa C wykonuje pełny obrót detalu, a oś uchylna B ustawia go względem wrzeciona. Stół podparty po obu stronach przenosi moment skrawania przez dwa łożyskowania zamiast przez jednostronny wspornik. Napęd rolkowo-krzywkowy ogranicza luz i umożliwia płynne sterowanie, ale jego dokładność zależy od kalibracji, temperatury, zacisku i historii kolizji.
Przy obrocie stołu punkt na powierzchni detalu zatacza łuk. Im większa odległość od środka osi, tym większy ruch osi liniowych musi skompensować niewielki błąd kąta. Dlatego część zgodna przy B=0 może wykazywać odchyłkę po przejściu do B=90°. Geometryczna kalibracja pięciu osi jest elementem procesu, a nie jednorazową czynnością instalatora.
6. Przestrzeń robocza jest zależna od kąta
Nominalny walec Φ850×500 mm nie oznacza, że każdy kształt o takich wymiarach można obrócić z dowolną oprawką. Narożnik prostokątnego korpusu może wyjść poza obwiednię, długa oprawka uderzyć w stół, a wrzeciennik zbliżyć się do uchwytu. Producent podaje dopuszczalny obrys dla określonej konfiguracji, ale pełna kontrola wymaga modelu części, uchwytu, narzędzia i maszyny.
Proces zaczyna się od sprawdzenia skrajnych orientacji, nie od wygenerowania ścieżki. Wysokość imadła może poprawić dostęp do dolnej krawędzi, lecz zwiększa promień obrotu i moment na stole. Niska płyta ogranicza obrys, ale może wymusić długą oprawkę. Kompromis rozstrzyga się na modelu cyfrowym i potwierdza próbą.
7. Obróbka 3+2 i jednoczesna pięcioosiowa
W trybie 3+2 stół ustawia kąt i zaciska osie obrotowe, po czym skrawanie odbywa się osiami liniowymi. Jest to rozwiązanie sztywne, łatwiejsze do programowania i często wystarczające dla wielu boków korpusu. Redukuje liczbę mocowań bez generowania długiego strumienia bloków jednoczesnych.
Jednoczesne pięć osi porusza B i C w trakcie skrawania. Umożliwia stałe prowadzenie osi narzędzia po łopatce, wirniku, kanale albo powierzchni formy. Wymaga poprawnego TCP, dobrego postprocesora, płynnej kinematyki i kontroli osobliwości. Nie należy używać jej tylko dlatego, że maszyna ma pięć osi; 3+2 bywa szybsze i stabilniejsze dla płaskich cech.
8. Wrzeciona serii C
Standardowe wrzeciono 12 000 obr./min ma według danych producenta 11 kW i 70 Nm przy 40% ED. Wariant 15 000 obr./min o wysokim momencie osiąga 46 kW i 200 Nm, wariant 18 000 obr./min 30 kW i 105 Nm, a 20 000 obr./min 42 kW i 161 Nm. Są to wartości katalogowe dla określonego cyklu pracy, nie moc ciągła dostępna w każdych obrotach.
Wysoki moment jest przydatny dla większego frezu w stali i stopach niklu, wysoka prędkość dla małych średnic i aluminium. Wybór trzeba oprzeć na rozkładzie średnic narzędzi, wymaganej prędkości skrawania i rzeczywistym duty cycle. Sama wartość maksymalna rpm nie opisuje czasu rozpędzania, mocy w punkcie pracy ani zdolności odprowadzania wiórów.
9. Stożek klasy 40, klasy 50 i HSK
Stożek klasy 40 daje szeroki rynek oprawek i mniejszą masę narzędzia, korzystną dla szybkich zmian. Klasa 50 jest sztywniejsza i przenosi większy moment, ale narzędzia są cięższe i zajmują więcej miejsca w magazynie. HSK-A63 ma kontakt czołowo-stożkowy i dobrze zachowuje się przy wysokich obrotach, wymaga jednak innego zaplecza oprawek oraz presettera.
Interfejs zamawia się dla konkretnego programu produkcji. Nie wolno przenosić bez sprawdzenia oprawek między wykonaniami BT, CAT, BIG-PLUS i HSK. Pull stud, wyważenie, średnica kołnierza, maksymalna masa i długość muszą odpowiadać wrzecionu oraz magazynowi.
10. Magazyn narzędzi i narzędzia siostrzane
i NEO standardowo ma magazyn 30-pozycyjny, z opcjami 40, 80 i 120. Wielobębnowy system może zwiększyć zasób do setek narzędzi i podawać je w kolejności użycia. Duża pojemność ma wartość tylko wtedy, gdy system zna lokalizację, trwałość, średnicę sąsiednią i zgodność każdej oprawki.
Długa praca bezobsługowa wymaga narzędzi siostrzanych. Sterowanie przełącza je po określonym czasie, liczbie sztuk albo sygnale zużycia. Narzędzie zapasowe musi mieć pomierzone korekcje i właściwy materiał płytki. Samo wypełnienie magazynu nie zapewnia autonomii, jeżeli zabraknie jednego wiertła krytycznego lub filtr chłodziwa zablokuje przepływ.
11. Mazatrol SmoothAi i programowanie konwersacyjne
Mazatrol pozwala opisywać półfabrykat, materiał, cechy, narzędzia i jednostki obróbkowe, a sterowanie tworzy ścieżkę dla typowych operacji. Jest wygodny dla wierceń, planowania, kieszeni i obróbki wielostronnej. Operator może szybko poprawić warunki, lecz musi rozumieć wynikową stronę konturu, kolejność osi oraz przestrzeń bezpieczeństwa.
Funkcje wspomagające mogą proponować parametry lub reagować na drgania. Smooth Ai Spindle wykrywa określone zachowanie drganiowe i może korygować warunki, ale nie zastępuje doboru sztywnej oprawki, właściwego wysięgu i stabilnego mocowania. Automatyczna zmiana parametrów powinna mieć określone limity i zapis, zwłaszcza w procesie kwalifikowanym.
12. Program ISO/EIA i CAM
Łopatki, wirniki, porty i złożone powierzchnie przygotowuje się zwykle w systemie CAM. Postprocesor musi odpowiadać pełnemu modelowi VARIAXIS, wersji sterowania, znakom B/C, limitom, funkcji TCP i formatowi korekcji długości. Post nazwany ogólnie „Mazak 5X” nie jest dowodem zgodności.
Program po postprocessingu symuluje się na modelu kinematycznym, najlepiej z interpretacją kodu NC. Kontrola obejmuje przejścia między operacjami, zmianę narzędzia, unwind osi C, położenia bliskie limitom oraz ruch po wznowieniu programu. Poprawna linia środka narzędzia w CAM może zostać odwzorowana na niekorzystne rozwiązanie osi, jeśli konfiguracja postu jest błędna.
13. TCP i długość narzędzia
Tool Center Point Control przelicza ruchy liniowe podczas zmiany B i C, aby końcówka narzędzia pozostała na zaprogramowanej powierzchni. Obliczenie używa modelu kinematycznego i korekcji długości. Zła długość nie tylko zmienia głębokość: przy pochylaniu powoduje również błąd położenia bocznego.
Narzędzie mierzy się w tej samej konwencji, której oczekuje sterowanie. Wymiana oprawki, wysunięcia albo trzpienia sondy wymaga aktualizacji danych. Restart w środku pięcioosiowego bloku prowadzi się procedurą sterowania, ponieważ ręczne ustawienie samego numeru linii może pominąć modalne transformacje i bezpieczne podejście.
14. MAZA-CHECK i kalibracja pięciu osi
MAZA-CHECK wykorzystuje sondę i artefakt wzorcowy do wyznaczania niewspółosiowości i nachylenia osi obrotowych, a następnie zapisuje kompensacje. Pomiar powinien być wykonany w ustalonym stanie cieplnym, czystym środowisku i z poprawnie skalibrowaną sondą. Wynik poza normalnym trendem wymaga diagnostyki, a nie automatycznej akceptacji dużej poprawki.
Po kolizji, serwisie stołu, przemieszczeniu maszyny lub istotnej zmianie temperatury kalibrację powtarza się wraz z kontrolą geometryczną. Artefakt testowy wykonany przy kilku orientacjach pokazuje skuteczność całego łańcucha: mechaniki, pomiaru, parametrów kinematycznych i TCP.
15. Sondowanie detalu i narzędzi
Sonda detalu lokalizuje punkt bazowy, obrót półfabrykatu, środek otworu oraz powierzchnie po obróbce. Program automatyczny musi mieć granice dopuszczalnej korekty; duże przesunięcie oznacza zły załadunek albo uchwyt i powinno zatrzymać cykl. Pomiar na zadziorze, wiórze lub warstwie chłodziwa daje pozornie precyzyjny, ale błędny wynik.
Laserowy lub stykowy pomiar narzędzia ustala długość, średnicę i wykrywa złamanie. Kontrolę planuje się po operacjach krytycznych i przed drogim wykończeniem. Zbyt częsty pomiar wydłuża takt, zbyt rzadki może pozwolić uszkodzonemu narzędziu zniszczyć kolejne palety. Częstotliwość wynika z danych o trwałości i skutkach awarii.
16. Mocowanie na stole obrotowym
Uchwyt powinien być możliwie niski i sztywny, ale zapewniać dostęp do powierzchni oraz przestrzeń dla oprawki. Środek masy detalu umieszcza się blisko osi stołu. Duży mimośród zwiększa moment bezwładności, czas pozycjonowania i obciążenie napędu. Masa katalogowa nie wystarcza — znaczenie ma jej rozmieszczenie.
Paleta, płyta bazowa, imadło i detal tworzą jeden zespół. Kontroluje się wysokość, promień obrotu, śruby, ustalenie i siłę zacisku. W automatyzacji każdy uchwyt musi mieć powtarzalny interfejs oraz identyfikację. Hydraulika lub pneumatyka potrzebuje kontroli ciśnienia i bezpiecznego stanu przy zaniku energii.
17. Obróbka aluminium
W aluminium przydatne są wrzeciona 18 000 lub 20 000 obr./min, lekkie oprawki i szybkie ruchy. Wąskim gardłem może być objętość usuwanych wiórów, filtracja i przenośnik, a nie moc nominalna. Narzędzie potrzebuje przestrzeni rowka, skutecznego chłodzenia i toru ograniczającego ponowne skrawanie wióra.
Cienkie żebra obrabia się kolejnością zachowującą podparcie. Nadmierna dynamika osi może uginać część nawet przy poprawnej ścieżce geometrycznej. Pięć osi skraca wysięg przez ustawianie powierzchni ku wrzecionu, co często daje większy zysk niż sama redukcja liczby zamocowań.
18. Stal, tytan i stopy niklu
Dla stali ważne są moment wrzeciona, zacisk osi, krótki zespół narzędziowy i stabilne mocowanie. Opcja 15 000 obr./min o wysokim momencie w serii C może być bardziej użyteczna niż wariant maksymalnie szybki. W tytanie i stopach niklu kontroluje się ciepło, stałe zaangażowanie ostrza, chłodziwo przez wrzeciono oraz wycofanie bez tarcia.
Jednoczesny ruch stołu nie powinien powodować gwałtownych zmian posuwu na ostrzu. CAM wygładza orientację osi i ogranicza prędkość kątową. Proces kwalifikuje się na rzeczywistym materiale, ponieważ próba w aluminium nie ujawnia momentu, temperatury ani trwałości właściwych dla Inconelu.
19. Uruchomienie maszyny
Przed startem operator sprawdza smarowanie, hydraulikę, powietrze, chłodziwo, przenośnik, filtry, magazyn, stożek, sondy i przestrzeń stołu. Następnie wykonuje bazowanie zgodne z instrukcją konkretnego sterowania oraz program rozgrzewający wrzeciono i osie. Stan cieplny podczas ustawienia powinien odpowiadać produkcji dokładnej.
Po dłuższym postoju kontroluje się kondensację, ciśnienia i komunikaty. Nie rozpoczyna się od pełnych obrotów ani ciężkiego frezowania. Pierwszy obrót B/C wykonuje się przy pustej, obserwowanej przestrzeni, a po założeniu uchwytu sprawdza jego obrys przy ograniczonym posuwie.
20. Pierwsze uruchomienie programu
Program przechodzi symulację CAM, symulację kodu i przegląd operatora. Na maszynie sprawdza się numer programu, rewizję, narzędzia, korektory, bazę, model uchwytu oraz stan palety. Pierwsze wykonanie używa single block, ograniczonego rapid i feed override. Szczególną uwagę poświęca się pierwszemu ruchowi po obrocie stołu i każdej zmianie narzędzia.
Dry run nie oznacza ruchu bez oceny. Operator obserwuje distance-to-go, znaki osi, płaszczyzny odjazdu i zachowanie TCP. Pierwsza sztuka otrzymuje pomiary międzyoperacyjne. Produkcyjny tryb automatyczny uruchamia się dopiero po zatwierdzeniu detalu i zapisaniu wszystkich korekt w źródłowym procesie.
21. Automatyzacja paletowa
Zmieniacz dwóch palet pozwala przygotować następną część podczas skrawania. MPP i PALLETECH dodają magazyn, harmonogram oraz możliwość kierowania różnych zadań do maszyny. Warunkiem wysokiego wykorzystania jest wystarczający zapas narzędzi i zbilansowanie czasów: paleta oczekująca na jedno brakujące narzędzie nie tworzy produkcji.
W i-300 AWC nośniki detali są mniejsze i gęściej składowane. Jest to korzystne dla dużej różnorodności małych części. Dla ciężkiego korpusu lepsza bywa klasyczna paleta C-700 lub i-800. Typ automatyzacji dobiera się do masy, czasu jednostkowego, liczby referencji i częstotliwości przezbrojeń.
22. Wydajność: jedno zamocowanie
VARIAXIS może zastąpić dwie lub trzy operacje na różnych maszynach. Oszczędność obejmuje nie tylko minuty skrawania, ale mycie, transport, oczekiwanie, ponowne bazowanie i kontrolę międzyoperacyjną. Jedno zamocowanie poprawia relacje geometryczne między powierzchniami, jeżeli uchwyt jest stabilny i wszystkie cechy są dostępne.
Nie każda część zyskuje. Prosta płyta obrabiana tylko od góry może być szybsza na tańszym VMC z większym stołem. Pięć osi opłaca się, gdy usuwa realne ustawienia, skraca narzędzia, poprawia dokładność albo pozwala zautomatyzować trudny przepływ.
23. Wydajność automatyczna i OEE
OEE rozdziela dostępność, tempo i jakość. Palety zwiększają dostępność wrzeciona przez ukrycie czasu załadunku, lecz awaria sondy albo brak narzędzia może zatrzymać całą noc. Tempo zależy od rzeczywistego czasu od sztuki do sztuki, włącznie z pomiarem, zmianami narzędzi i obrotem stołu. Jakość obejmuje brakowanie po długiej serii autonomicznej.
Wskaźnik produktywności powinien liczyć dobre części na godzinę kalendarzową i koszt na detal. Krótszy cykl przy częstych interwencjach może być gorszy od wolniejszego, stabilnego procesu. Dane sterowania, alarmów, narzędzi i energii służą do znalezienia rzeczywistego ograniczenia.
24. Porównanie z VTC-800
VTC-800 ma długi stały stół i uchylną głowicę, dlatego lepiej obsługuje belki, wiele imadeł i strefowy załadunek. VARIAXIS obraca cały detal i jest bardziej naturalny dla kompaktowych korpusów, wirników i części wymagających dostępu ze wszystkich stron. Obrys VARIAXIS jest ograniczony ruchem stołu, ale kinematyka daje pełne pięć osi w zwartej przestrzeni.
Ciężki, długi element nie powinien być wybierany tylko według masy dopuszczalnej; jego bezwładność może wykluczyć dynamiczny stół. Z kolei mały złożony wirnik na VTC wymaga dodatkowego stołu C. Porównuje się konkretny proces, liczbę mocowań i takt, nie liczbę osi w folderze.
25. Porównanie z konkurencją
Konkurencyjne centra DMG MORI DMU, Okuma MU, Makino DA, Hermle C oraz Haas UMC mają podobną funkcję, lecz różnią się konstrukcją stołu, sterowaniem, wrzecionem, przestrzenią, serwisem i ceną. Tańsza maszyna może wymagać wolniejszego ruchu przy pełnym obciążeniu albo mniejszego magazynu; droższa nie gwarantuje przewagi dla prostego portfela części.
Odbiór powinien wykorzystywać wspólny detal testowy, te same narzędzia i mierzalne kryteria: czas, dokładność po kilku kątach, jakość powierzchni, stabilność cieplną, zużycie energii i czas reakcji serwisu. Porównanie samego rapid, rpm lub mocy maksymalnej prowadzi do błędnej decyzji.
26. Części eksploatacyjne i wymienne
Regularnie wymienia się filtry, chłodziwo, smary, zgarniacze, uszczelnienia, dysze, elementy przenośnika, szyby ochronne i zużyte oprawki. Magazyn narzędzi ma chwytaki, sprężyny, rolki, czujniki i elementy napędu. Układy paletowe dodają stożki ustalające, uszczelnienia hydrauliczne, czujniki oraz mechanizmy transferu.
Części krytyczne obejmują wrzeciono, silniki, enkodery, wzmacniacze, śruby toczne, prowadnice, łożyska i napędy B/C, zaciski, sondy, PLC, CNC oraz elementy bezpieczeństwa. Numer seryjny i konfiguracja rozstrzygają zamienność. Zakład powinien utrzymywać zapas tanich elementów o długiej dostawie, ale nie kupować kosztownego modułu bez analizy awaryjności i możliwości regeneracji.
27. Utrzymanie wrzeciona i stołu
Trend temperatury, drgań, obciążenia i jakości powierzchni pomaga wykryć pogorszenie wrzeciona. Stożek czyści się i mierzy bicie, a oprawki kontroluje pod kątem śladów frettingu. Hałas przypisany wrzecionu może w rzeczywistości pochodzić od źle wyważonego narzędzia, dlatego diagnostyka porównuje kilka prędkości i oprawek.
Osi B/C sprawdza się luz, pozycjonowanie, zacisk, smarowanie i geometrię. Wzrost błędu po jednym kącie może wskazywać mechanikę lub kolizję. Po naprawie nie wystarcza powrót do zera: potrzebna jest kalibracja kinematyczna, test detalu i ponowne zatwierdzenie programów krytycznych.
28. Termika i dokładność
Wrzeciono, osie liniowe, stół, chłodziwo i hala nagrzewają się w różnym tempie. AI Thermal Shield wykorzystuje temperatury i dane pracy do kompensacji położenia, ale nie usuwa przyczyny niestabilnego środowiska. Dokładna produkcja wymaga powtarzalnej rozgrzewki, kontrolowanej temperatury chłodziwa i pomiarów wzorcowych.
Detal również zmienia wymiar. Duży korpus zdjęty z palety po ciężkim frezowaniu może mieć inną temperaturę niż przy kontroli. Plan pomiarowy określa warunki odniesienia. Kompensacja sterowania nie powinna maskować odkształcenia części wynikającego z naprężeń lub zbyt mocnego zacisku.
29. Cena i dostępność w Polsce
Mazak nie publikuje cen tych konfigurowanych centrów. Na budżet wpływają model, wrzeciono, stożek, sterowanie, magazyn, sondy, chłodziwo przez wrzeciono, filtracja, przenośnik, pakiet pięcioosiowy, palety, postprocesor i odbiór. Całkowity koszt obejmuje fundament, transport, oprawki, presetting, uchwyty, CAM, szkolenie i zapas części.
W Polsce zakup jest dostępny przez Mazak, który prowadzi centra w Katowicach i Poznaniu, szkolenia i lokalne wsparcie. Producent deklaruje globalne zaopatrzenie części przez całą dobę dla ponad 1500 typów maszyn i średnią terminowość przekraczającą 96%. Przed zamówieniem warto wpisać do umowy czas reakcji, warunki odbioru, zakres szkolenia, wersję postprocesora i listę części zalecanych na start.
30. Lista odbiorowa
Odbiór geometryczny obejmuje pozycjonowanie XYZ, B/C, środek obrotu, bicie wrzeciona i test pięcioosiowy w kilku orientacjach. Odbiór technologiczny wykorzystuje reprezentatywny detal, pełną oprawkę, chłodziwo i plan pomiarowy. Automatyzację sprawdza się przez serię palet, brak narzędzia, kontrolowany alarm i bezpieczne wznowienie.
Dokumentacja powinna zawierać konfigurację, kopię parametrów, procedurę odzyskiwania, schematy, listę części, protokół geometrii, program testowy i szkolenie operatorów oraz utrzymania ruchu. Maszyna jest gotowa do produkcji dopiero wtedy, gdy zakład potrafi ją bezpiecznie uruchomić, odtworzyć po błędzie i zmierzyć jej wynik.
Źródła
- Mazak Polska, VARIAXIS i NEO — aktualne modele i-700/i-800 NEO, obrysy, stożki, wrzeciona, magazyny, automatyzacja i funkcje energetyczne.
- Mazak Polska, VARIAXIS C — C-600/C-700, nośność stołów, prześwit, warianty wrzecion, MAZA-CHECK i systemy paletowe.
- Mazak Polska, VARIAXIS i-300 AWC — obrys detalu, nośniki, magazyny, Smooth AWC, chłodziwo i automatyzacja.
- Mazak Polska, serwis i wsparcie — centra wsparcia, części, szkolenia i iCONNECT.
- Dokumentacja konkretnej maszyny, sterowania, opcji, systemu mocowania, narzędzi i kwalifikowanego postprocesora — źródła wiążące dla limitów, procedur i programu produkcyjnego.
Wnioski
VARIAXIS przynosi największą korzyść wtedy, gdy pięć osi usuwa zamocowania, skraca narzędzia albo umożliwia stabilną pracę paletową. i-700 NEO jest uniwersalnym centrum klasy 40, i-800 NEO obsługuje cięższe zespoły klasy 50, C-600/C-700 tworzą konfigurowalne wejście do tej technologii, a i-300 AWC zamienia małe pięcioosiowe centrum w autonomiczny system z magazynem detali.
O wyborze nie rozstrzyga maksymalna prędkość. Potrzebne są model pełnego detalu, próba technologiczna, kwalifikowany CAM/postprocesor, plan automatyzacji, zdolność pomiarowa i serwis. Dopiero wspólna ocena czasu kompletnej dobrej części, ryzyka kolizji, termiki i kosztu całego systemu pokazuje, czy dana odmiana jest wydajniejsza od zwykłego VMC lub konkurencyjnego centrum pięcioosiowego.
