Uran-235 jako regulowane studium transferu procesu

Streszczenie

Uran-235 nie ma osobnej chemii metalurgicznej. Izotopy uranu mają praktycznie tę samą strukturę elektronową, dlatego tworzą te same fazy metalu, tlenki, wodorki i związki. Wzbogacenie zmienia znaczenie jądrowe materiału, a nie podstawową mechanikę skrawania czy diagram alotropowy. To rozróżnienie jest fundamentem poprawnego kursu: zachowanie powierzchni i mikrostruktury można analizować na uranie naturalnym lub zubożonym, lecz praca z wysoko wzbogaconym uranem wnosi całkowicie inną skalę kontroli krytyczności, zabezpieczenia, ewidencji i autoryzacji.

Nie istnieje jeden bezpieczny zamiennik uranu. Tytan modeluje reaktywność, wpływ tlenu oraz koncentrację ciepła. Cyrkon uczy tekstury, wodoru i powiązania materiału z energetyką jądrową. Ciężki stop wolframu odtwarza masę, bezwładność i część problemów mocowania. Stal austenityczna oraz nadstop niklu rozwijają dyscyplinę kontaktu ostrza, kontroli wióra i zużycia. Cer może być omawiany jako demonstrator reaktywności drobnej frakcji, lecz nie powinien być głównym materiałem procesowym. Żaden z tych modułów nie odtwarza radiotoksyczności, krytyczności, safeguards ani postępowania z odpadem uranowym.

Artykuł przedstawia U-235 jako regulowane studium transferu procesu, a nie instrukcję wytwarzania komponentu. Obejmuje alotropię alfa–beta–gamma, anizotropię fazy alfa, tlen, wodór, powierzchnię, drobną frakcję, historyczną rolę Ames Laboratory i oralloy, metody charakteryzacji, paszport analogii oraz szczeble kwalifikacji. Celowo nie podaje geometrii, tolerancji, parametrów topienia, receptur atmosfer, materiałów form ani ustawień CNC dla uranu wysoko wzbogaconego.

1. Granica zakresu

Uran-235 jest materiałem rozszczepialnym podlegającym szczególnym systemom ochrony, ewidencji i nadzoru. Nawet poprawny opis materiałoznawczy nie uprawnia do pracy z nim. Realne działania należą wyłącznie do licencjonowanych obiektów, zatwierdzonych procedur i personelu mającego konkretne uprawnienia. W tym kursie wolno przeprowadzić trzy rodzaje pracy:

1. analizę literatury i danych materiałowych;
2. ćwiczenia na neutralnych analogach o jasno ograniczonej roli;
3. projekt dokumentacji, bramek decyzyjnych i planu pomiarowego bez parametrów wykonawczych HEU.

Poza zakresem pozostają:

• geometrie i tolerancje komponentów broni;
• sekwencje wytwarzania lub montażu;
• parametry przetopu i odlewania HEU;
• dobór konkretnych materiałów kontaktowych do takiego procesu;
• ustawienia obróbki pozwalające bezpośrednio wytworzyć część;
• obliczenia krytyczności dla układu produkcyjnego;
• sposoby obchodzenia zabezpieczeń, ewidencji lub kontroli eksportowej.

Ta granica nie zubaża materiałoznawstwa. Można szczegółowo uczyć faz, powierzchni, metrologii, analogii i wiarygodności modeli bez tworzenia instrukcji produkcyjnej.

2. Izotop a materiał

Jądra U-235 i U-238 różnią się liczbą neutronów. Elektrony walencyjne, które w największym stopniu określają wiązania chemiczne, są rozmieszczone niemal tak samo. Dlatego wzbogacenie izotopowe nie tworzy osobnego stopu w sensie metalurgicznym.

2.1. Co pozostaje wspólne

• podstawowe fazy krystaliczne uranu;
• reakcje z tlenem i wodą;
• zdolność tworzenia wodorków;
• zachowanie drobnej frakcji jako reaktywnego metalu;
• podstawowe mechanizmy krzepnięcia i odkształcenia;
• zależność mikrostruktury od historii cieplnej;
• potrzeba kontroli materiałów kontaktowych;
• metody metalografii i dyfrakcji.

2.2. Co zmienia wzbogacenie

• znaczenie krytyczności dla masy, geometrii i moderacji;
• poziom ochrony fizycznej;
• wymagania ewidencyjne oraz safeguards;
• dopuszczalne formy i układy magazynowania;
• autoryzacja operacji i transferów;
• konsekwencje utraty materiału;
• zakres kontroli międzynarodowej i krajowej.

Najczęstszy błąd brzmi: „chemia jest taka sama, więc proces jest taki sam”. Chemia materiału jest zbliżona, ale system produkcyjny nie. Dla HEU nawet neutralna chemicznie zmiana pojemnika, ilości, odstępu albo medium może mieć znaczenie jądrowe. Nie wolno wnioskować o bezpieczeństwie układu z analogii metalurgicznej.

3. Historyczne słownictwo: tuballoy i oralloy

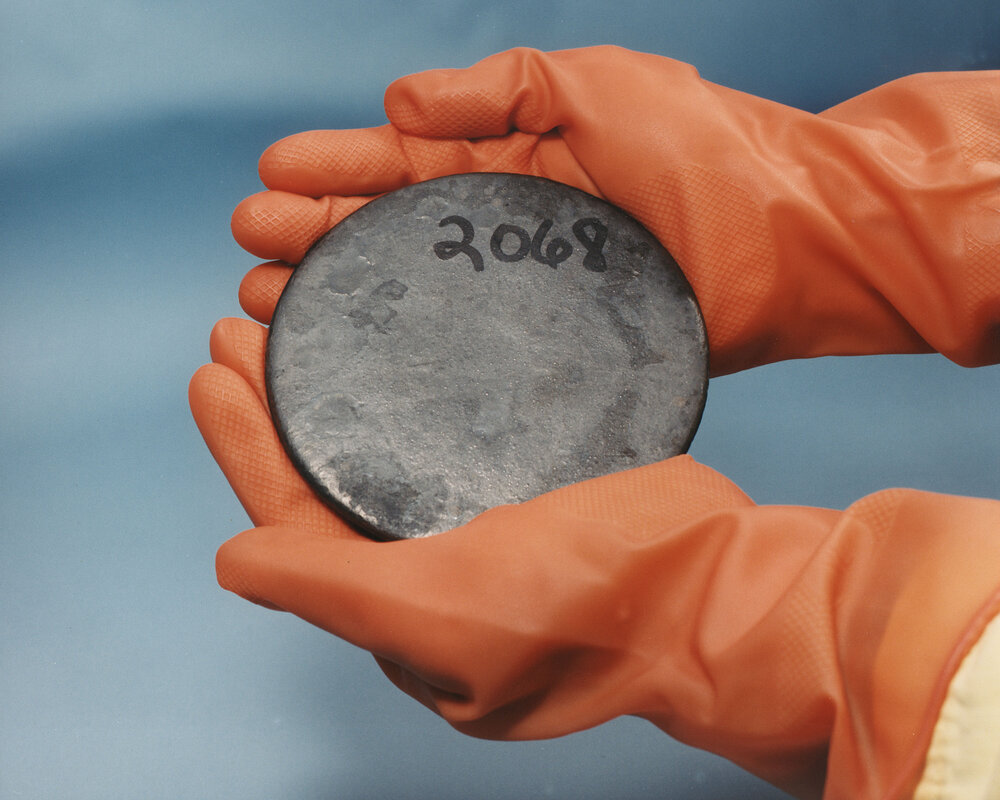

W Projekcie Manhattan uran naturalny nazywano tuballoy, a wzbogacony materiał z Oak Ridge — oralloy. Druga nazwa pochodziła od Oak Ridge Alloy, choć nie był to stop w klasycznym sensie. Szczególność wynikała ze składu izotopowego, nie dodatku metalu stopowego. W przypadku Little Boya dostawy wzbogaconego uranu przychodziły stopniowo i nie miały jednej idealnie jednolitej zawartości U-235. Materiał dla różnych części historycznego zespołu miał około 82–86% wzbogacenia, a średnia wynosiła około 83,5%.^{manhattan-history} Fakt ten jest ważny jako lekcja produkcji: nawet projekt o najwyższym priorytecie musiał zarządzać partiami o różnej wartości izotopowej i czekać na dojrzewanie łańcucha dostaw. Kurs nie potrzebuje geometrii ani mechanizmu broni. Wystarczy uchwycić pięć problemów organizacyjnych:

• partie miały różny skład izotopowy;
• materiał był dostępny stopniowo;
• każda strata miała ogromny koszt;
• skład chemiczny i izotopowy wymagały osobnych pomiarów;
• finalna obróbka zależała od całego systemu separacji, chemii i metalurgii.

4. Ames Laboratory i przejście do skali przemysłowej

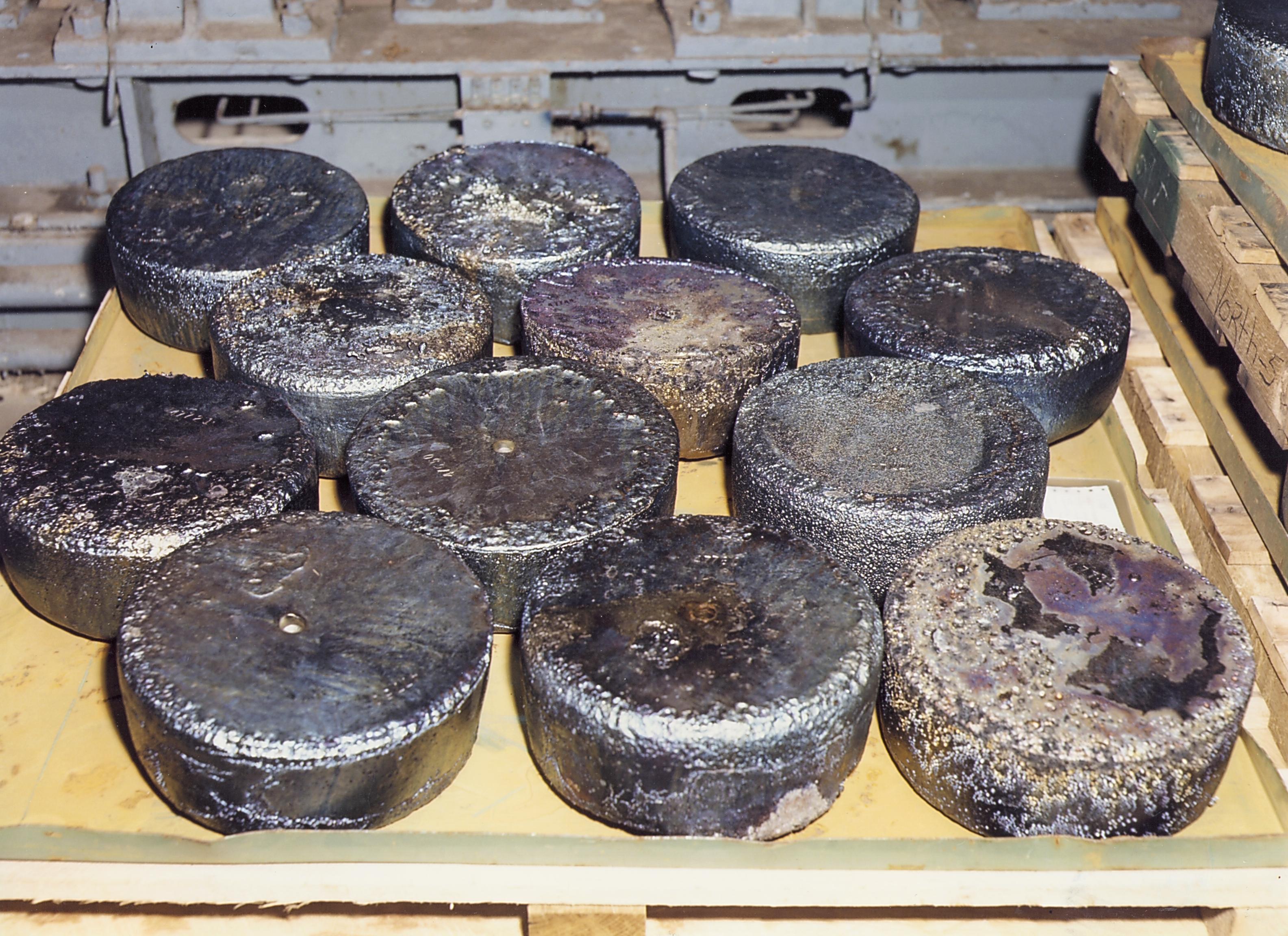

Przed II wojną światową uran metaliczny był materiałem laboratoryjnym. Zespół Franka Speddinga w Iowa State opracował drogę umożliwiającą produkcję masywnego, czystszego metalu w skali potrzebnej programowi reaktorowemu. Oficjalna historia DOE pokazuje, że wcześniejsze metody dawały drobny, silnie piroforyczny produkt albo niewystarczającą wydajność, a Ames skoncentrowało się na uzyskaniu masywnej postaci.^doe-history

4.1. Dlaczego postać produktu ma znaczenie

Ten sam pierwiastek jako pył, porowaty spiek i zwarta bryła ma inną powierzchnię właściwą, reaktywność, logistykę i możliwość kontroli jakości. Przełom nie polegał wyłącznie na zwiększeniu masy. Polegał na stworzeniu produktu, który można było ważyć, magazynować, przetapiać i przetwarzać z mniejszą nieprzewidywalnością niż drobny proszek.

4.2. Lekcja dla współczesnego inżyniera

Skalowanie procesu wymaga jednoczesnego zamknięcia:

• czystości reagentów i wsadu;
• powtarzalności reakcji;
• gospodarki ciepłem;
• bezpiecznej postaci produktu;
• bilansu masowego;
• kontroli zanieczyszczeń;
• odbioru jakościowego;
• odzysku pozostałości.

Nie wystarczy powiększyć naczynia laboratoryjnego. Zmieniają się gradienty, czas, stosunek powierzchni do objętości, możliwość lokalnego przegrzania i konsekwencje odchylenia.

5. Uran metaliczny a UO2

W energetyce jądrowej najbardziej znaną postacią paliwa jest ceramiczny dwutlenek uranu. Metal i tlenek nie są zamiennymi półfabrykatami.

Cecha	Uran metaliczny	Dwutlenek uranu
rodzaj materiału	metal o odmianach alotropowych	ceramika
gęstość	około 18,95 g/cm³	gęstość krystaliczna około 10,96 g/cm³
przewodzenie ciepła	ogólnie lepsze niż UO2	ograniczone, silnie zależne od temperatury i mikrostruktury
stabilność chemiczna	wysoka reaktywność powierzchni	większa stabilność w typowej architekturze paliwa
forma w energetyce	wybrane paliwa i badania	dominujące pastylki LWR
obróbka	procesy metalurgiczne i skrawanie	proszek, prasowanie, spiekanie i szlifowanie ceramiki

Objętość jednego kilograma wynosi w przybliżeniu 52,8 cm³ dla metalu i 91,2 cm³ dla krystalicznego UO2. Różnica pomaga wyjaśnić atrakcyjność metalu tam, gdzie liczy się zwarta postać. Nie dowodzi jednak, że metal jest lepszym paliwem energetycznym. UO2 zapewnił długotrwałą stabilność i możliwość wysokiego wypalenia w architekturze prętowej, mimo gorszego przewodzenia ciepła. W kursie LEU potrzebna będzie osobna gałąź dla ceramiki. Przenoszenie metalowego modelu na spiekanie pastylki byłoby błędem kategorii.

6. Alotropia uranu

Uran przy ciśnieniu atmosferycznym ma trzy podstawowe odmiany:

Faza	Przybliżony zakres	Sieć	Znaczenie
alfa-U	temperatura pokojowa do około 668°C	ortorombowa	silna anizotropia, faza użytkowa na zimno
beta-U	około 668–775°C	tetragonalna	zakres przejściowy
gamma-U	około 775°C do topnienia	BCC	większa symetria i plastyczność wysokotemperaturowa

Wartości graniczne zależą od składu i warunków, dlatego tabela służy mapie pojęć, nie karcie procesu. Dodatki stopowe i zanieczyszczenia mogą zmieniać stabilność oraz kinetykę.

6.1. Dlaczego alfa-U jest trudna

Ortorombowa sieć ma silnie kierunkowe własności. Rozszerzalność, moduł i odkształcenie zależą od orientacji. W polikrystalicznym wyrobie rozkład orientacji ziaren, czyli tekstura, decyduje o odpowiedzi całej części. Jeżeli przeróbka plastyczna preferencyjnie ustawi ziarna, ogrzewanie i chłodzenie mogą wywołać złożone naprężenia. Usunięcie warstwy skrawaniem zmienia równowagę i może ujawnić odkształcenie. Ten mechanizm jest ważniejszy dydaktycznie niż pojedyncza wartość twardości.

6.2. Pamięć cieplna

Odlew chłodzący się z cieczy przechodzi przez gamma, beta i alfa. Każde przejście zmienia sieć oraz objętość właściwą. Gradient temperatury sprawia, że powierzchnia i rdzeń nie przechodzą przemian równocześnie. Mogą pozostać naprężenia, pęknięcia, tekstura i różnice mikrostruktury.

6.3. Analogi fazowe

Tytan i cyrkon mają przemianę alfa–beta, więc uczą planu: stan wejściowy, nagrzewanie, czas, chłodzenie, mikrostruktura i właściwości. Nie odtwarzają trzech sieci uranu ani jego anizotropii ilościowo. Stal pozwala ćwiczyć bogaty język przemian, ale ma inną chemię i przemysłowo oswojony system.

7. Gęstość, masa i geometria

Gęstość uranu jest zbliżona do zakresu ciężkich stopów wolframu. To czyni WHA wartościowym analogiem transportu, chwytu, środka ciężkości, obciążenia stołu i podparcia. Zgodność gęstościowa nie tworzy zgodności metalurgicznej.

7.1. Co można sprawdzić na WHA

• masę w zadanej objętości;
• udźwig manipulatora;
• położenie środka ciężkości;
• naciski podpór;
• moment na osi;
• zachowanie mocowania;
• ugięcie przyrządu;
• ergonomię i bezpieczne odkładanie.

7.2. Czego WHA nie sprawdza

• alotropii uranu;
• reakcji powierzchni z atmosferą;
• wodorkowania;
• piroforyczności uranowych wiórów;
• radiotoksyczności;
• krytyczności;
• bilansu materiału jądrowego;
• parametrów skrawania.

W paszporcie należy używać nazwy „analog masowy i logistyczny”. Określenie WHA-1 albo WHA-4 musi prowadzić do konkretnej specyfikacji, składu, mikrostruktury i partii.

8. Powierzchnia: tlen, woda i wodór

Uran łatwo tworzy produkty utlenienia. Warstwa nie jest bierną dekoracją: wpływa na tarcie, czystość, bilans metalicznej masy i późniejszą reakcję. Jej budowa zależy od temperatury, wilgoci, czasu, defektów oraz stanu początkowego.

8.1. Woda nie jest automatycznie neutralna

Uran metaliczny reaguje z wodą i parą, a proces może wytwarzać wodór. W zamkniętych, ubogich w tlen warunkach wodór może uczestniczyć w tworzeniu UH3. IAEA wskazuje piroforyczny wodorek jako potencjalny problem bezpieczeństwa przy przechowywaniu zużytego paliwa z metalicznym rdzeniem.^iaea-spent Nie wynika z tego jedna uniwersalna odpowiedź na temat chłodziwa. W licencjonowanym procesie wybór medium jest częścią pełnej analizy: chemii, temperatury, postaci wióra, wentylacji, odzysku i zdarzeń awaryjnych. Kurs analogowy nie ustala tej procedury.

8.2. Wodorkowanie

Wodór adsorbuje się, dysocjuje, wnika pod powierzchnię i może preferencyjnie reagować w miejscach defektów, granic i styku metal–tlenek. Powstający wodorek jest kruchy oraz reaktywny. Badania U/UO2 pokazują, że powierzchnia i defekty mają znaczenie dla inicjacji.^{uranium-hydride}

8.3. Tlen i azot

Tlen oraz azot mogą tworzyć związki i zanieczyszczać metal. Wpływ zależy od stężenia oraz miejsca. Wynik średniego składu nie opisuje cienkiej, silnie zmienionej warstwy.

8.4. Analogi powierzchni

Tytan dobrze modeluje wzrost twardej warstwy wzbogaconej w tlen, a cyrkon — sprzężenie tlenku, tlenu w metalu i wodoru. Analogią jest plan badań: przekrój, profil twardości, skład i historia. Nie przenosi się kinetyki, grubości ani limitów.

9. Drobna frakcja

Lita bryła i pył mają różne zachowanie, ponieważ rozdrobnienie zwiększa powierzchnię. Wióry, proszek i szlam uranowy mogą być piroforyczne, łatwiej się przemieszczają, utleniają i stwarzają ryzyko skażenia wewnętrznego.

9.1. Cztery nakładające się zagrożenia

1. chemiczna toksyczność metalu ciężkiego;
2. promieniowanie alfa po wniknięciu do organizmu;
3. reaktywność i możliwość zapłonu drobnej frakcji;
4. znaczenie materiału dla bilansu i zabezpieczenia.

9.2. Dlaczego demonstracja zapłonu jest niewłaściwa

Neutralne ćwiczenie nie powinno celowo wytwarzać niebezpiecznego pyłu ani powodować zapłonu. Cer i ferrocerium mogą służyć do omówienia mechanizmu na materiałach i demonstracjach przygotowanych przez kompetentnego prowadzącego, lecz nie modelują toksyczności ani metalurgii uranu. Tytan i magnez także mają własne zagrożenia po rozdrobnieniu.

9.3. Bilans odpadu

W procesie regulowanym odpad nie znika po wrzuceniu do pojemnika. Wióry, filtr, ścierniwo, szlam, czyściwo i zużyte medium mogą zawierać materiał. Bilans obejmuje wejście, gotowy wyrób, próbki, odpad, osad w maszynie oraz niepewność. Analog neutralny może ćwiczyć formularze i ważenie, ale nie zastępuje metod rachunku materiału jądrowego.

10. Atmosfera jako element procesu

W metalurgii reaktywnego metalu atmosfera nie jest pustą przestrzenią. Jej skład, wilgoć, szczelność i wymiana oddziałują z powierzchnią. Równie ważne są śluzy, narzędzia, pojemniki, materiały kontaktowe i czyszczenie.

10.1. Model pojęciowy

wsad → powierzchnia wejściowa → transfer → komora → kontakt z narzędziem lub formą → nagrzewanie → chłodzenie → ekspozycja po procesie → kontrola → opakowanie Na każdym etapie należy pytać:

• skąd może pochodzić tlen;
• gdzie pojawia się wilgoć;
• czy występuje źródło wodoru;
• jakie inne pierwiastki wnosi kontakt;
• czy próbka traci identyfikator;
• gdzie powstaje drobna frakcja;
• jak działa bariera po awarii.

10.2. Dlaczego „argon” nie jest pełną specyfikacją

Nazwa gazu nie podaje czystości, punktu rosy, historii instalacji, przecieku, czasu płukania ani lokalnego przepływu. Ten sam gaz w czystej komorze i w układzie z wilgotną powierzchnią nie tworzy tego samego środowiska.

10.3. Próżnia

Próżnia ogranicza część gazów, lecz urządzenie, uszczelnienia, odgazowanie i powierzchnie stają się źródłami. Osiągnięcie ciśnienia na czujniku nie dowodzi automatycznie czystości przy próbce. Kurs powinien uczyć bilansu źródeł i monitorowania, nie magicznej granicy jednej liczby.

10.4. Defence in depth

IAEA SSR-4 wymaga dla obiektów cyklu paliwowego wielowarstwowej ochrony i analizy obejmującej pożar, krytyczność, wybuch oraz uwolnienie toksyczne. Poziomy powinny być niezależne w takim zakresie, w jakim jest to praktyczne.^iaea-ssr4 Analog materiałowy nie może służyć do redukcji liczby barier w obiekcie rzeczywistym.

11. Topienie i odlewanie jako mapa ryzyka

Uran topi się w temperaturze osiągalnej dla pieców specjalnych; sama moc cieplna nie jest głównym problemem. Proces ograniczają powierzchnia wsadu, atmosfera, materiały kontaktowe, gazy, krzepnięcie i przejścia fazowe.

11.1. Wsad

Trzeba znać postać, skład, masę, stan tlenkowy i historię. Luźny tlenek, wilgoć i obce pozostałości zmieniają bilans. Materiał o nieznanej historii nie staje się akceptowalny po stopieniu.

11.2. Kontakt

Ciekły metal może reagować z tyglem albo formą, pobierać zanieczyszczenia i tworzyć wadliwą warstwę. Kwalifikuje się cały układ, nie tylko deklarowaną temperaturę odporności materiału kontaktowego.

11.3. Gazy

Rozpuszczony lub uwięziony gaz może prowadzić do porów, wtrąceń i lokalnej zmiany składu. Wodór wnosi dodatkowo możliwość wodorku.

11.4. Krzepnięcie

Skurcz, gradient, segregacja i zasilanie ciekłym metalem tworzą klasyczne problemy odlewnicze. Dochodzą reakcje powierzchni i późniejsze przemiany stałe.

11.5. Chłodzenie

Przejście gamma–beta–alfa może generować naprężenia i zmianę wymiarów. Program pieca nie jest pełnym zapisem historii odlewu; potrzebne są dane z części lub zwalidowany model.

11.6. Zakres kursu

Neutralny moduł może odtworzyć tę mapę na tytanie lub cyrkonie, analizując czystość, przekrój i profil własności. Nie obejmuje parametrów uranu i nie zatwierdza konkretnego pieca.

12. Obróbka skrawaniem jako osobny szczebel

Skrawanie zmienia zwarty materiał w wiór, nową powierzchnię, ciepło i odpady. W przypadku uranu każda z tych postaci ma znaczenie chemiczne, radiologiczne i ewidencyjne.

12.1. Analogi skrawania

Kompetencja	Analog	Granica
geometria, bazy, kolizje	tworzywo lub aluminium	brak sił i ciepła
masa i mocowanie	WHA lub model balastowany	brak chemii uranu
koncentracja ciepła	tytan	inne parametry i gęstość
umocniona warstwa i wiór	stal austenityczna	inna faza i reaktywność
zużycie gorącej krawędzi	nadstop niklu	inny mechanizm
tekstura i historia	cyrkon	inne sieci i wodorki
identyfikowalność odpadu	każda partia treningowa	brak safeguards

12.2. Model PPR

W środowisku CAM należy oddzielić produkt, proces i zasoby. Model detalu, rzeczywisty półfabrykat, uchwyt, narzędzie, oprawka i maszyna tworzą jedno zadanie. Janusz Pobożniak opisuje tę logikę w modelu PPR dla CATIA V5; jest ona przenośna niezależnie od programu.^pobozniak

12.3. Ruchy pomocnicze

Bezpieczny kontur roboczy nie gwarantuje bezpiecznego dojazdu, odjazdu i zmiany narzędzia. W ciężkim modelu należy sprawdzać ruch całej oprawki oraz kinematykę. Brak alarmu w symulacji oznacza jedynie brak kontaktu między obiektami, które rzeczywiście wprowadzono do modelu.

12.4. Stan między zamocowaniami

Wynik pierwszej operacji staje się półfabrykatem drugiej. Nie wolno każdej operacji uruchamiać od idealnej bryły. Przenosi się orientację, bazę, pozostawiony naddatek i rzeczywiste powierzchnie ustalające.

12.5. Czego CAM nie potwierdza

• siły zacisku;
• bicia;
• rzeczywistego zużycia;
• reakcji powierzchni;
• ewakuacji wióra;
• działania barier skażenia;
• bilansu odpadu;
• bezpieczeństwa krytyczności.

13. Charakteryzacja po procesie

Kontrola powinna odpowiadać na cztery grupy pytań: skład, mikrostruktura, wady objętościowe i stabilność powierzchni.

13.1. Skład chemiczny a izotopowy

Analiza tlenu, wodoru, azotu, węgla i obcych pierwiastków opisuje metalurgię. Pomiar izotopowy odpowiada na udział U-235. Jedna metoda nie zastępuje drugiej. Zwykłe XRD nie mierzy wzbogacenia.

13.2. Metalografia

Pokazuje ziarna, pory, segregację, wtrącenia i warstwę. Wymaga mapy pobrania i zabezpieczenia krawędzi. Przy materiale regulowanym przygotowanie zgładu jest również operacją generującą odpad i możliwe skażenie.

13.3. Dyfrakcja rentgenowska

Położenia refleksów pomagają identyfikować fazy i parametry sieci. Natężenia zależą również od tekstury, geometrii, absorpcji i przygotowania. Szerokość piku zawiera wkład aparatu, domen i mikroodkształceń. Wzór Scherrera nie jest automatycznym pomiarem metalograficznego ziarna.

13.4. Tekstura

W alfa-U preferowane orientacje mogą silnie zmienić intensywności. Porównanie z idealnym proszkiem bez korekty tekstury może zafałszować udział faz. Rozdrobnienie poprawia statystykę, ale generuje nieakceptowalną drobną frakcję bez specjalnej procedury.

13.5. Warstwa powierzchniowa

Pomiar przy małym kącie padania zwiększa udział powierzchni, a klasyczna geometria próbuje większą głębokość. Informacja „wykryto tlenek” musi wskazywać geometrię i pytanie: cienka warstwa, osobny proszek czy faza objętościowa.

13.6. Neutrony i elektrony

Dyfrakcja neutronowa wnosi inną czułość na lekkie atomy i większą objętość, lecz wymaga specjalistycznego źródła, geometrii i analizy absorpcji. Dyfrakcja elektronów bada lokalną lamelę, ale intensywności są wrażliwe na grubość i rozpraszanie wielokrotne.

13.7. Badania objętościowe

Gęstość, ultradźwięki, radiografia i przekroje kontrolne mogą ujawniać porowatość, pęknięcia oraz skurcz. Metodę dobiera się do geometrii, a wynik wymaga zwalidowanych wzorców.

14. Rachunek materiałowy i identyfikowalność

Paszport próbki neutralnej może ćwiczyć większość pól formalnych:

• identyfikator partii;
• masa wejściowa;
• podział na próbki;
• masa części;
• masa wiórów;
• masa próbek badań;
• pozostałości w filtrze i medium;
• niepewność pomiaru;
• podpisy i autoryzacje;
• lokalizacja oraz status.

Nie odtwarza jednak państwowego systemu rachunku i kontroli materiałów jądrowych. W realnym obiekcie reguły, częstotliwość, urządzenia i progi są częścią zatwierdzonego systemu. Nie wolno ich projektować przez analogię do zwykłego magazynu.

14.1. Masa netto i warstwa

Produkty korozji, chłodziwo i osad komplikują ważenie. Różnica bilansu nie oznacza automatycznie utraty materiału; może wynikać z wilgoci, tlenku, pojemnika i niepewności. Wymaga jednak wyjaśnienia zgodnie z procedurą.

14.2. Łańcuch opieki

Każdy transfer ma nadawcę, odbiorcę, czas, miejsce i stan zabezpieczenia. Neutralny kurs może egzekwować tę dyscyplinę. Nie powinien ujawniać szczegółów ochrony rzeczywistego obiektu.

15. Bezpieczeństwo krytyczności pozostaje poza analogią materiałową

Krytyczność zależy od składu izotopowego, masy, geometrii, moderacji, odbicia, odstępów i interakcji między jednostkami. WHA może mieć podobną gęstość i identyczny kształt, ale nie modeluje neutronów.

15.1. Zasada oddzielenia

Zespół metalurgiczny może dostarczyć masę, skład, gęstość i geometrię jako dane wejściowe. Ocena krytyczności należy do uprawnionych specjalistów i zatwierdzonych metod. Zmiana procesu nie może zostać zaakceptowana tylko dlatego, że nie zmienia nominalnego wymiaru części.

15.2. Zdarzenia sprzężone

Pożar, zalanie, rozsypanie, utrata wentylacji i błąd pojemnika mogą jednocześnie wpływać na kilka funkcji bezpieczeństwa. SSR-4 wymaga analizowania obiektów cyklu paliwowego w podejściu stopniowanym i z obroną w głąb.^iaea-ssr4

15.3. Czego nie uczy kurs neutralny

Nie uczy obliczania bezpiecznej masy, dopuszczalnej geometrii ani konfiguracji magazynu. Uczy natomiast zatrzymania zmiany i skierowania jej do właściwej funkcji bezpieczeństwa.

16. Macierz analogów

Materiał	Główna kompetencja	Dodatkowa wartość	Krytyczna luka
aluminium/tworzywo	geometria i CAM	tani pełny cykl	brak masy, ciepła i reaktywności
stal konstrukcyjna	referencja maszyny	stabilne sygnały	brak reaktywności i anizotropii
stal austenityczna	umocnienie i wiór	tarcie, pocieranie	inna faza i odpady
tytan	tlen, ciepło, reaktywność	alfa–beta, alpha-case	mała gęstość, inne fazy
cyrkon/Zircaloy	tekstura, wodór, jądrowy kontekst	korozja, wodorki	inna gęstość i allotropia
WHA	masa i mocowanie	wielofazowe skrawanie	brak chemii i radiologii
nadstop niklu	gorący kontakt i zużycie	karb, trwałość	inny mechanizm materiałowy
cer	demonstracja reaktywności	drobna frakcja	brak skali i własności konstrukcyjnych

Program powinien używać co najmniej dwóch analogów dla najważniejszej kompetencji oraz jednej referencji. Sprzeczne wyniki wskazują granicę modelu.

17. Drabina kwalifikacji

Szczebel 0 — analiza dokumentów

Powstaje lista kompetencji, macierz ryzyka, źródła i granice. Nie ma obróbki.

Szczebel 1 — model cyfrowy

Sprawdza się geometrię, bazy, oprawki, ruchy pomocnicze i stan między zamocowaniami. Wynik dotyczy modelu.

Szczebel 2 — tani model

Tworzywo lub aluminium ujawnia kolizje, naddatki i dostęp pomiarowy. Nie służy do prognozy sił.

Szczebel 3 — referencja stalowa

Stabilny kupon weryfikuje maszynę, bicie, narzędzie i system pomiarowy.

Szczebel 4 — analog mechanizmu

Tytan, cyrkon, stal austenityczna, nadstop albo WHA odpowiadają na osobne pytania. Każdy ma osobne parametry i kryteria.

Szczebel 5 — integracja analogów

Łączy się wynik geometrii, masy, ciepła i metrologii. Różnice oraz niezgodności trafiają do paszportu.

Szczebel 6 — przegląd niezależny

Zespół materiałowy, metrologiczny, BHP, ochrony radiologicznej, safeguards i krytyczności oceniają zakres własnych kompetencji. Analog nie zastępuje ich analiz.

Szczebel 7 — materiał docelowy

Możliwy wyłącznie w uprawnionym obiekcie, według istniejącej zatwierdzonej procedury, na minimalnym zatwierdzonym zakresie i pod bezpośrednim nadzorem. Szczegóły nie należą do kursu publicznego.

18. Paszport transferu

Przykładowy zapis:

Wynik	Status	Dowód	Warunek dalszy
orientacja baz	przenośna geometrycznie	model i kupon	potwierdzenie na przyrządzie docelowym
udźwig chwytaka	warunkowy	WHA o zgodnej masie i środku ciężkości	przegląd zabezpieczenia obiektu
reakcja na utratę strugi	organizacyjnie przenośna	próba na tytanie	osobny plan medium uranu
profil alpha-case	nieprzenośny ilościowo	tytan	nie odpowiada warstwie uranu
trwałość płytki	nieprzenośna	inny materiał	kwalifikacja docelowa
bilans próbki	częściowo przenośny	formularz i ważenie	system safeguards ma pierwszeństwo
bezpieczeństwo krytyczności	nieodtworzone	brak fizyki neutronowej	analiza specjalistyczna

Najważniejsze są ostatnie dwie kolumny. Wynik pozytywny bez warunku może zostać błędnie użyty poza swoim zakresem.

19. Współczesne użycie zubożonego uranu jako surogatu

NNSA informowała o wykorzystaniu zubożonego uranu do szkolenia operatorów i walidacji technologii elektrooczyszczania przed wdrożeniem produkcyjnym. Zubożony uran zachowuje chemię metalu, lecz ma mniejsze znaczenie krytyczności niż HEU; nadal jest materiałem promieniotwórczym, toksycznym i regulowanym.^{nnsa-surrogate} To przykład prawidłowo ograniczonego surogatu:

• odtwarza materiał chemicznie;
• działa na podobnej aparaturze;
• pozwala rozwijać procedury i gotowość;
• zmniejsza część ryzyka jądrowego;
• nie usuwa ochrony radiologicznej ani regulacji;
• nie dowodzi automatycznie bezpieczeństwa pracy z HEU.

NNSA opisała także odzysk i przetop 28 ton bloków zubożonego uranu z programu ZPPR, co potwierdza, że recykling metalicznego uranu jest współczesnym zagadnieniem przemysłowym.^nnsa-recast

20. Studium: projekt szkoleniowy bez uranu

Zespół ma przygotować proces dla hipotetycznego ciężkiego, reaktywnego i regulowanego materiału. Nie zna geometrii docelowej, ale zna kompetencje.

Faza A — geometria

Model CAD/CAM oraz część aluminiowa sprawdzają bazy, ruchy i pomiar. Wynik: zweryfikowana sekwencja geometryczna.

Faza B — masa

Model balastowany albo WHA sprawdza chwyt, udźwig, środek ciężkości i podparcie. Wynik: zatwierdzony przepływ logistyczny dla określonego rozkładu masy.

Faza C — ciepło i powierzchnia

Tytan służy do obserwacji koncentracji ciepła, zużycia oraz warstwy po ekspozycji. Wynik: plan danych i kryterium przerwania, bez transferu liczb.

Faza D — tekstura

Cyrkon dostarcza ćwiczenia z kierunkiem próbki, dyfrakcją i wodorem. Wynik: mapa próbkowania i rozdzielenie obserwacji od interpretacji.

Faza E — wiór

Stal austenityczna rozwija kontrolę długiego wióra i pocierania. Wynik: plan ewakuacji oraz monitorowania, nie model odpadu uranu.

Faza F — integracja

Paszport wykazuje, że geometria i część logistyki są dojrzałe, ale parametry, chemia powierzchni, odpady, krytyczność oraz safeguards pozostają niezamknięte. Projekt kończy się poprawnym „nie kwalifikuje materiału docelowego”.

21. Co absolwent musi jeszcze przejść

Nawet najlepszy kurs analogów nie zastępuje wdrożenia stanowiskowego. W licencjonowanym obiekcie absolwent musi poznać:

• lokalne zezwolenie i strukturę odpowiedzialności;
• ochronę radiologiczną oraz monitoring skażeń;
• zatwierdzone granice krytyczności;
• system rachunku i ochrony materiału;
• konkretne bariery oraz reakcje awaryjne;
• dopuszczone postaci materiału;
• gospodarkę narzędziami i odpadami;
• procedurę pobierania próbek;
• nadzorowany cykl według gotowej instrukcji;
• kryteria uzyskania samodzielności.

Kurs neutralny ma sprawić, że pracownik rozumie pytania i nie przenosi parametrów bez dowodu. Uprawnienia nadaje obiekt, nie artykuł.

22. Kryteria zaliczenia

Uczestnik powinien potrafić:

• wyjaśnić różnicę między wzbogaceniem izotopowym i metalurgią;
• opisać fazy alfa, beta i gamma uranu;
• powiązać anizotropię alfa-U z teksturą i stabilnością wymiarową;
• rozróżnić metal od UO2;
• omówić tlen, wodę, wodór i wodorek bez tworzenia instrukcji;
• wskazać różnicę między bryłą i drobną frakcją;
• wyjaśnić historyczną rolę Ames i pojęcie oralloy;
• dobrać tytan, cyrkon, WHA, stal oraz nadstop do oddzielnych kompetencji;
• wykazać, czego każdy analog nie odtwarza;
• odróżnić XRD od pomiaru izotopowego;
• przygotować paszport transferu;
• zatrzymać zmianę wymagającą analizy krytyczności;
• odróżnić ćwiczenie ewidencyjne od safeguards;
• obronić granicę publicznego opisu.

23. Ćwiczenia praktyczne

Ćwiczenie 1: izotop i faza

Przygotuj dwie listy: wielkości zmieniane przez wzbogacenie oraz wielkości opisujące metalurgię uranu. Wyjaśnij, dlaczego dyfrakcja fazowa nie zastępuje pomiaru izotopowego.

Ćwiczenie 2: macierz pięciu analogów

Dla tytanu, cyrkonu, WHA, stali austenitycznej i nadstopu niklu przypisz po dwie kompetencje, dowód oraz co najmniej trzy luki. Nie wybieraj jednego „najlepszego uranu”.

Ćwiczenie 3: próbka dyfrakcyjna

Otrzymujesz widmo z metalem, tlenkiem i możliwym wodorkiem. Wypisz pytania o geometrię, teksturę, przygotowanie, absorpcję i rozdzielczość. Nie rozstrzygaj składu izotopowego.

Ćwiczenie 4: bilans neutralnej partii

Przeprowadź bilans 10 kg stali treningowej: część, kupony, wióry, filtr, czyściwo i niepewność. Następnie wskaż, dlaczego ten formularz nie jest systemem rachunku materiału jądrowego.

Ćwiczenie 5: analiza zmiany

Proponowana zmiana medium poprawia powierzchnię na tytanie. Zbuduj listę funkcji, które muszą ocenić jej użycie z uranem: materiałoznawstwo, BHP, radiologia, odpady, krytyczność, safeguards i utrzymanie ruchu.

Ćwiczenie 6: historia technologii

Na podstawie oficjalnej historii DOE wyjaśnij, dlaczego przejście od drobnego, piroforycznego produktu do masywnego uranu było osiągnięciem procesowym, a nie tylko wzrostem wydajności.

Ćwiczenie 7: granica transferu

Komisja twierdzi, że zgodna gęstość WHA zatwierdza parametry uranu. Przygotuj odpowiedź rozdzielając masę, mikrostrukturę, powierzchnię, wiór, radiologię i krytyczność. Zaproponuj następny bezpieczny szczebel, ale nie parametry HEU.

24. Lista kontrolna przeglądu

Zakres

• [ ] Cel jest materiałoznawczy, nie wykonawczy.
• [ ] Nie ma geometrii ani tolerancji komponentu broni.
• [ ] Nie ma parametrów topienia lub skrawania HEU.
• [ ] Wskazano właściwy licencjonowany kontekst.
• [ ] Analogia nie zastępuje krytyczności ani safeguards.

Wiedza materiałowa

• [ ] Izotop i faza są rozdzielone.
• [ ] Alfa–beta–gamma są poprawnie opisane.
• [ ] Tekstura i anizotropia mają mapę próbek.
• [ ] Metal oraz UO2 nie są mieszane.
• [ ] Warstwa, wodór i drobna frakcja mają osobne pytania.

Analogi

• [ ] Każdy analog ma jedną główną rolę.
• [ ] WHA służy masie, nie metalurgii uranu.
• [ ] Tytan służy reaktywności i ciepłu, nie gęstości.
• [ ] Cyrkon służy teksturze i wodorowi, nie trzem fazom uranu.
• [ ] Stal oraz nikiel nie dostarczają parametrów docelowych.

Decyzja

• [ ] Wyniki są podzielone na przenośne, warunkowe i nieprzenośne.
• [ ] Dane brakujące mają właściciela.
• [ ] Przegląd obejmuje niezależne funkcje bezpieczeństwa.
• [ ] Zmiana zakresu uruchamia ponowną kwalifikację.
• [ ] Dokument kończy się jawną granicą ważności.

Powiązane artykuły

• Obróbka materiałów trudnych i nieznanych z użyciem analogów
• Tytan jako analog materiału reaktywnego i trudnoobrabialnego
• Cyrkon i Zircaloy jako analog tekstury, wodoru i historii procesu
• Ciężkie stopy wolframu jako analogi masy i materiału wielofazowego
• Paszport analogii: dokumentacja i decyzja transferowa
