Streszczenie
Mazak VTC-800 jest rodziną pionowych centrów ze stołem stałym i ruchomą kolumną, przeznaczonych do długich elementów, wielokrotnego mocowania oraz obróbki wielostronnej. Modele VTC-800/20SR i /30SR mają stoły 2500×820 oraz 3500×820 mm, głowicę uchylną B ±110° i wrzeciono 18 000 obr./min. Sama głowica daje cztery sterowane osie X/Y/Z/B; do jednoczesnych pięciu potrzebny jest opcjonalny stół obrotowy C. Odmiany 20SDR i 30SDR mają dwa zsynchronizowane stoły obrotowe, a 30SLR jeden duży zintegrowany stół.
Europejska rodzina używa stożka klasy 40, wrzeciona 35 kW przy 50% ED i maksymalnego momentu 168 Nm. Osie liniowe mogą osiągać szybki przesuw i posuw do 50 m/min, B do 50 obr./min, a osie obrotowe detalu do 25 obr./min. Długi stół pozwala obrabiać belki, żebra, korpusy i kilka mniejszych części. Środkowa przegroda może podzielić przestrzeń na dwie strefy: w jednej maszyna skrawa, w drugiej operator przezbraja, co funkcjonalnie przypomina wymianę palety.
Artykuł opisuje warianty, kinematykę, wrzeciono, magazyn, Mazatrol, program ISO, sondy, kompensacje pięcioosiowe, uruchomienie, części, utrzymanie, wydajność, cenę i serwis w Polsce. Szczególny nacisk kładzie na kolizje długiego detalu, położenie środka obrotu, błędy termiczne i ekonomię podziału stołu. Cena jest ofertowa. Mazak ma w Polsce centra w Katowicach i Poznaniu, akademię szkoleniową, lokalny serwis oraz europejski magazyn części w Belgii.
Zdjęcia producenta

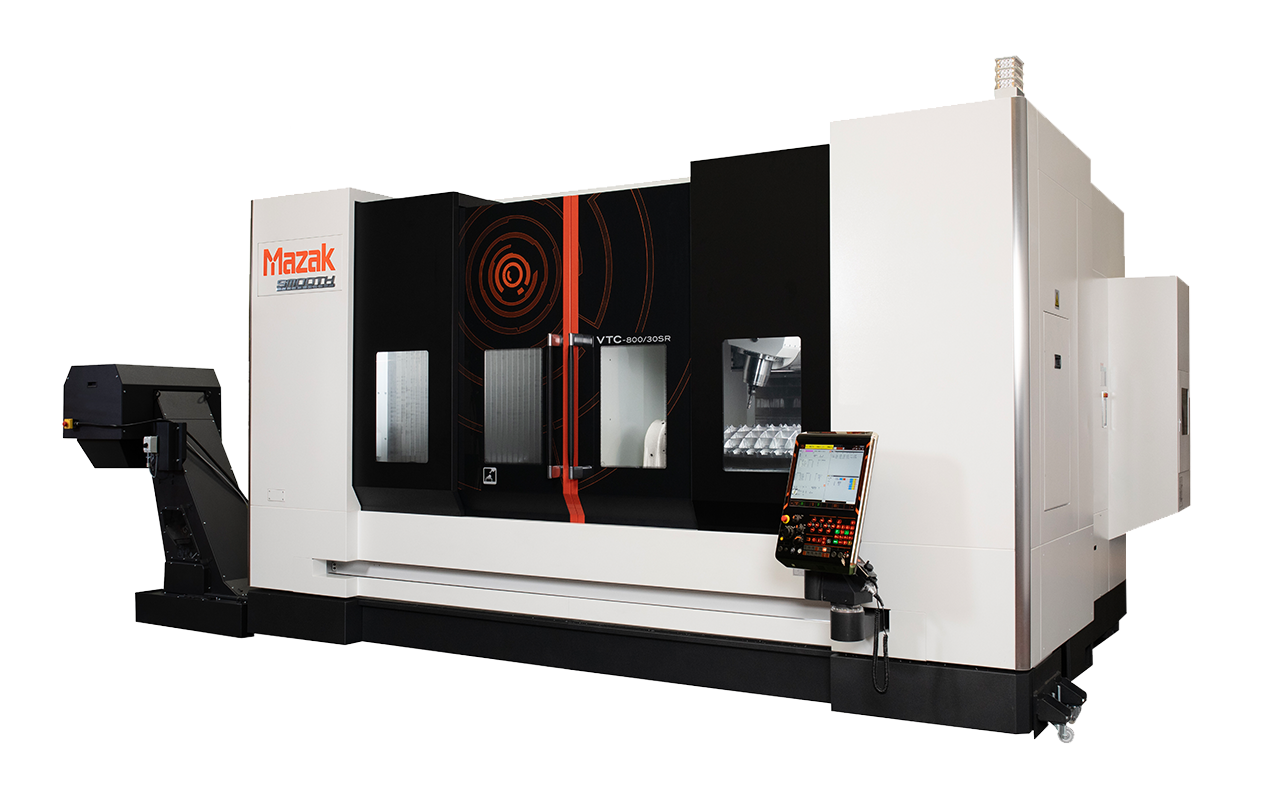

Rodzina VTC-800 w pełnej obudowie. Długie drzwi umożliwiają dostęp do obu części stołu.

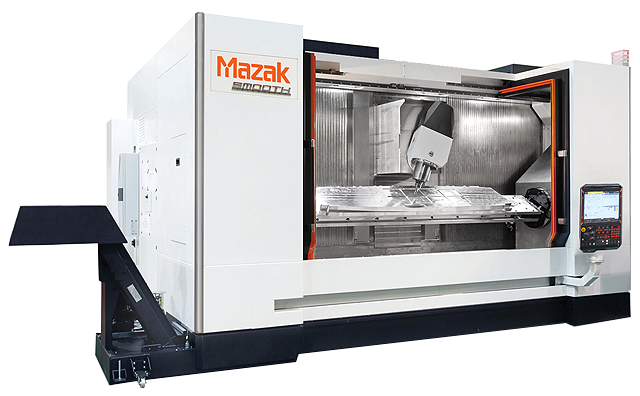

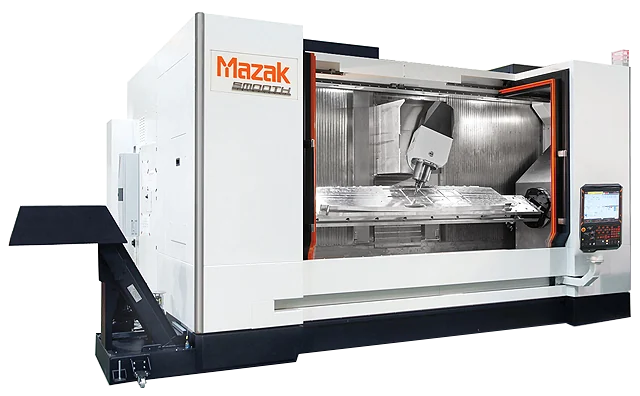

Wariant 30SDR ma dwa zsynchronizowane stoły NC do długiego detalu lub niezależnych zamocowań.

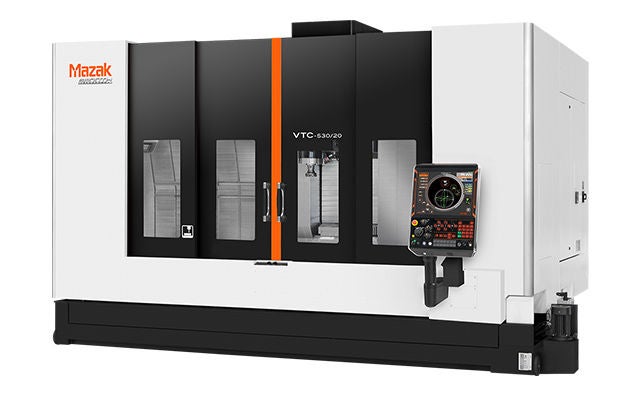

Przykład architektury VTC z nieruchomym stołem i przemieszczaną kolumną.
1. Architektura traveling column
Detal pozostaje na długim stole, a kolumna z wrzecionem przemieszcza się wzdłuż osi X. Ogranicza to potrzebę przesuwania ciężkiej belki lub wielu zamocowań. Masa obrabianego zespołu nie wchodzi bezpośrednio do dynamiki osi X tak jak na ruchomym stole, choć wpływa na fundament, stół i mocowanie.
Kable, chłodziwo, osłony teleskopowe oraz pomiar osi muszą działać na długim skoku. Błąd prostoliniowości rozciąga się na 2–3 m roboczej długości. Geometrię sprawdza się w wielu pozycjach, a nie tylko przy środku stołu.
2. VTC-800/20SR i /30SR
20SR ma stół 2500×820 mm, a 30SR 3500×820 mm. Oba mają uchylną głowicę B i wrzeciono 18 000 obr./min. Oznaczenie SR nie gwarantuje pełnych pięciu osi: do osi C potrzebny jest stół NC, montowany pionowo lub poziomo zależnie od zadania.
Wariant 20 jest krótszy, zajmuje mniej miejsca i może mieć lepsze wykorzystanie w detalu do dwóch metrów. Wariant 30 obsługuje dłuższe belki i więcej gniazd. Dodatkowy metr zwiększa zasięg, lecz także czas przejazdu, koszt osłon, fundamentu i ustawiania.
3. VTC-800/20SDR i /30SDR
SDR integruje dwa stoły obrotowe NC o średnicy nominalnej 500 mm, które mogą pracować synchronicznie z długim detalem. Producent podaje maksymalny obrys Φ820×2690 mm dla 20SDR i Φ820×3690 mm dla 30SDR. Osie A1 i A2 obracają oba końce, a głowica B ustawia narzędzie.
Synchronizacja jest warunkiem jakości i bezpieczeństwa. Długi wał zamocowany w dwóch stołach nie może być skręcany różnicą kątową. Układ wymaga kwalifikowanego mocowania, podparć oraz sprawdzenia osi wspólnej. Dwa niezależne detale mogą wykorzystywać stoły inaczej, ale program i przestrzeń muszą odpowiadać konfiguracji.
4. VTC-800/30SLR
SLR ma duży zintegrowany stół obrotowy C oraz głowicę B, zapewniając pełną kinematykę pięcioosiową bez doposażania SR. Długi stół 3500×820 mm pozwala łączyć obróbkę na stole z pracą osi obrotowej. Duże drzwi i ruchomy pulpit pomagają ustawiać ciężkie zespoły.
SLR jest właściwy, gdy pojedynczy duży stół obrotowy jest częścią większości procesów. Jeśli obrót jest sporadyczny, elastyczny SR może mieć niższy koszt. SDR wybiera się dla długiego elementu wymagającego zsynchronizowanego obrotu na obu końcach.
5. B-axis ±110°
Głowica obraca się w zakresie 220°, pozwalając frezować powierzchnie pionowe, poziome i pochyłe bez ręcznego przekładania. Indeksowanie ma rozdzielczość 0,0001°, a napęd z krzywką rolkową ogranicza luz. Ruch B zmienia położenie końcówki narzędzia względem osi liniowych, dlatego dokładny środek obrotu jest kluczowy.
W ciężkim skrawaniu wybrane wykonania mogą zaciskać indeks w krokach 5°, co zwiększa sztywność kosztem dowolnego ciągłego kąta. Program rozróżnia indeksowaną obróbkę 3+2 i jednoczesne pięć osi. Ta druga wymaga więcej bloków, lepszego postprocesora i kontroli kolizji.
6. Osie liniowe
X, Y i Z wykorzystują prowadnice liniowe rolkowe oraz najnowsze napędy rodziny. Producent podaje szybki przesuw 50 m/min i programowy posuw 1–50 000 mm/min. Wartość maksymalna skraca dojazdy, lecz realna trajektoria jest ograniczona przyspieszeniem, jerk, długością ruchu i orientacją B.
Na krótkich kieszeniach maszyna nie osiąga 50 m/min. W długiej belce szybkie przejście między cechami może być istotne. Optymalizacja programu grupuje operacje przestrzennie, aby nie kursować wielokrotnie przez cały stół.
7. Wrzeciono 18 000 obr./min
Wrzeciono klasy 40 łączy wysoką prędkość dla aluminium i małych narzędzi z mocą 35 kW oraz momentem do 168 Nm dla stali. Charakterystyka mocy zależy od obrotów; maksymalne wartości nie występują jednocześnie w całym zakresie. Dobór oprawki, wyważenia i narzędzia musi odpowiadać 18 000 obr./min.
W aluminium ograniczeniem może być odprowadzanie wióra i moc na wysokich obrotach, w stali moment oraz sztywność głowicy. Wiercenie dużej średnicy przy B=90° tworzy inne obciążenie łożysk niż frezowanie czołowe przy B=0°. Technologia uwzględnia orientację.
8. Stożek i oprawki
Europejskie dane wymieniają CAT No.40, inne regiony mogą używać BT40. Zakup oprawek opiera się na rzeczywiście zamówionym interfejsie. Retention knob, wyważenie, długość i prześwit są zgodne z wrzecionem oraz magazynem.
Długi uchwyt zwiększa zasięg przy pochylonej głowicy, ale zwielokrotnia ugięcie i ryzyko kolizji. Symulacja używa pełnego assembly: narzędzia, oprawki, śruby i występu. Biblioteka nie może zawierać jedynie nominalnej średnicy freza.
9. Magazyn narzędzi
Pojemność i typ magazynu zależą od konfiguracji oraz rynku; nie należy przyjmować liczby z przypadkowej oferty używanej. Projekt listy narzędzi obejmuje średnicę sąsiednich kieszeni, maksymalną masę, moment i czas wymiany. Duże głowice mogą blokować miejsca po bokach.
Długi program lotniczy może wymagać wielu narzędzi siostrzanych. Strategia tool life przełącza je przed zużyciem. Magazyn nie jest tylko liczbą: ważne są dostępność podczas strefowej pracy i czas od skrawania do skrawania.
10. Długi stół jako wiele gniazd
Na stole można ustawić kilka imadeł lub płyt i obrabiać wiele części w jednym cyklu. Program korzysta z osobnych układów współrzędnych albo transformacji wzorca. Produkcja rośnie, gdy załadunek dużej partii jest rzadszy, ale wzrasta wartość błędu programu oraz potrzeba kontroli każdej pozycji.
Odkształcenie stołu, różna wysokość przyrządów i rozszerzalność na 3,5 m wpływają na położenie. Sonda mierzy lokalne bazy. Nie wolno zakładać, że jedna korekta z lewego końca opisuje prawy.
11. Przegroda środkowa
Opcjonalna przegroda dzieli przestrzeń, pozwalając obrabiać jedną stronę przy przygotowaniu drugiej. Drzwi, interlock i strefy ruchu ograniczają kolizję kolumny z operatorem. Przełączenie funkcjonalnie zastępuje paletę bez przenoszenia ciężkiego stołu.
Korzyść zależy od równowagi czasu skrawania i ustawienia. Jeśli obróbka trwa 40 minut, a załadunek 10, większość przezbrojenia znika. Jeśli ustawienie trwa dłużej, wrzeciono nadal czeka. Programy obu stron oraz narzędzia wspólne są harmonogramowane.
12. Stół NC w SR
Opcjonalny stół obrotowy C zmienia SR w pełne centrum pięcioosiowe. Może być ustawiony pionowo lub poziomo, z lewej albo prawej strony. Jego nośność, średnica, prędkość i przestrzeń muszą być zdefiniowane w ofercie. Uniwersalny „stół piątej osi” nie jest automatycznie kompatybilny z kinematyką Mazak.
Po montażu kalibruje się środek C względem B i XYZ. Postprocesor musi znać konfigurację strony. Przeniesienie programu na maszynę z inną orientacją stołu bez transformacji może prowadzić do kolizji.
13. Mazatrol i programowanie konwersacyjne
Sterowanie MAZATROL Smooth pozwala opisać materiał, półfabrykat, układ, jednostki obróbkowe, narzędzia i warunki. System generuje ścieżki dla typowych cech. Na VTC-800 konwersacyjne programowanie jest przydatne przy wierceniach, planowaniu i kieszeniach na wielu płaszczyznach.
Programista nadal definiuje stronę, orientację B/C, bezpieczne płaszczyzny, mocowanie i kolejność stref. Automatyczne warunki są punktem startowym. Długi detal oraz indywidualna kinematyka wymagają symulacji na dokładnym modelu maszyny.
14. EIA/ISO i CAM
Złożone jednoczesne pięć osi powstaje zwykle w CAM i jest wysyłane jako program EIA/ISO. Postprocesor odpowiada za znaki B/C, limity, rewind, TCP, długość narzędzia, cykle i bezpieczne wycofanie. Ogólny post „Mazak 5-axis” jest niewystarczający.
Wersja docelowa zawiera model VTC-800/20SR, /30SR, SDR albo SLR, opcje, stronę stołu i sterowanie. Próba wykorzystuje single block, feed override, dry run oraz grafikę, ale symulacja nie zwalnia z kontroli rzeczywistych mocowań.
15. TCP i środek obrotu
Tool Center Point Control koordynuje XYZ z B i C, aby końcówka pozostała na ścieżce. Błąd geometrycznego środka obrotu tworzy odchyłkę zależną od kąta, nawet jeśli przy B=0 detal jest dokładny. Kalibracja sondą i kulą wzorcową wyznacza parametry.
Kompensacja ma zakres. Luzy, kolizja lub uszkodzone łożysko nie powinny być maskowane dużą korektą. Wyniki śledzi się w czasie i po każdym zdarzeniu. Temperatura głowicy może zmieniać punkt, dlatego kwalifikacja obejmuje stan cieplny.
16. Sondowanie detalu
Sonda dotykowa lokalizuje bazę, kąt długiej krawędzi, wysokość i cechy po półobróbce. Dla wielu gniazd tworzy lokalne offsety. Pomiar może wykryć źle załadowany półfabrykat przed drogim cyklem. Program ma limit dopuszczalnej korekty.
Sonda nie mierzy poprawnie brudnej, mokrej lub zadziorowej powierzchni. Wzorzec, trzpień i długość są kalibrowane. Odczyt roboczy nie zastępuje niezależnej kontroli końcowej przy wymaganiu wysokiej dokładności.
17. Pomiar narzędzia i złamania
Laser lub stykowy setter mierzy długość, średnicę i wykrywa złamanie zależnie od wyposażenia. Narzędzia siostrzane są kwalifikowane przed cyklem. Przy długiej części złamanie w połowie może zniszczyć wiele kolejnych cech, dlatego kontrola po operacji krytycznej ma dużą wartość.
Chłodziwo i wiór zakłócają laser. Procedura przedmuchuje narzędzie i stosuje próg. Pomiar wydłuża takt, więc lokuje się go według ryzyka, nie po każdym ruchu.
18. Mocowanie długiej części
Długi półfabrykat wymaga podpór zapobiegających ugięciu i drganiom. Mocowanie ustala bazę bez nadmiernego przesztywnienia termicznego. Jeden punkt definiuje długość, kolejne prowadzą i pozwalają na rozszerzenie. Zaciski nie mogą wyginać cienkiej belki do stołu, jeśli po zwolnieniu ma wrócić.
Analiza uwzględnia dostęp głowicy przy B ±110°, drogę narzędzia, wióry i sondę. Uchwyty są częścią modelu kolizyjnego. Przy SDR podpory muszą współpracować z obrotem albo zostać odsunięte według sekwencji.
19. Obróbka aluminium
Wrzeciono 18 000 obr./min i szybkie osie wspierają cienkościenne żebra, kieszenie oraz konstrukcje lotnicze. Wąskim gardłem jest objętość wióra, jego ewakuacja i dynamika. Frezy o małej liczbie ostrzy oraz duże kanały potrzebują wydajnego chłodziwa i przenośnika.
Zbyt agresywne przyspieszenie odkształca cienką część. Strategia trochoidalna lub adaptacyjna utrzymuje obciążenie, a kolejność żeber ogranicza relaksację naprężeń. Mocowanie podciśnieniowe albo dedykowane wymaga osobnej oceny.
20. Obróbka stali i stopów niklu
Moment 168 Nm pozwala na stal, lecz głowica uchylna oraz stożek 40 mają ograniczenia wobec centrum CAT50. Krótkie oprawki, stabilne ustawienie B i indeksowy zacisk pomagają w ciężkim frezowaniu. W stopach niklu kluczowe są ciepło, stałe obciążenie i brak tarcia.
Nie wykorzystuje się 18 000 obr./min dla każdego narzędzia. Parametry wynikają z średnicy i vc. Jeśli większość produkcji to duże głowice w twardej stali, wariant VTC-800/30HD CAT50 10 000 rpm dostępny na innych rynkach pokazuje alternatywną koncepcję, ale europejską dostępność trzeba potwierdzić.
21. Chłodziwo i wióry
Długi stół zbiera dużą objętość wiórów. Dysze, chłodziwo przez wrzeciono i płukanie muszą transportować je do przenośnika bez tworzenia kopców na końcach. Przy podziale stref wióry nie mogą przechodzić do otwartej strony.
Filtracja chroni wrzeciono, dysze i sondy. Aluminium, stal i nikiel mieszane w jednym zbiorniku wpływają na odzysk oraz stabilność emulsji. Harmonogram grupuje materiały albo przewiduje czyszczenie.
22. Kontrola przed uruchomieniem
Operator sprawdza poziomy, smarowanie, chłodziwo, powietrze, przenośnik, magazyn, oprawki, sondy, stół, mocowanie i przestrzeń. Długi detal jest podparty i mieści się w obrysie dla wszystkich B/C. Program, offsety, narzędzia oraz postprocesor odpowiadają wariantowi.
Po załączeniu maszyna przechodzi bazowanie zgodne z instrukcją. Rozgrzewka wrzeciona i osi doprowadza ją do stanu kwalifikowanego. Nie uruchamia się od razu krytycznej pięcioosiowej operacji po zimnym weekendzie.
23. Pierwsze uruchomienie programu
Najpierw weryfikuje się program poza maszyną, następnie grafikę, limity i model. Na maszynie używa się single block, dry run, zmniejszonego rapid oraz bezpiecznego odsunięcia. Punkty B/C sprawdza się przy rzeczywistym mocowaniu. Pierwsze ruchy odbywają się z ręką przy zatrzymaniu posuwu.
Po każdej zmianie narzędzia obserwuje się pierwsze wejście. Sonda potwierdza bazę i orientację. Dopiero po ukończeniu pierwszej sztuki, kontroli i podpisaniu programu można przywrócić produkcyjne override oraz tryb strefowy.
24. Obsługa dwóch stref
System musi jednoznacznie wskazywać stronę aktywną i bezpieczną. Operator ładuje tylko strefę odizolowaną przegrodą, a interlock uniemożliwia wejście kolumny. Program kończy operacje po jednej stronie w pozycji umożliwiającej przełączenie.
Bilans produkcji powinien zsynchronizować oba mocowania. Jeśli jedna strona ma więcej pracy, operator czeka lub wrzeciono czeka. Zestawianie rodzin detali o podobnym czasie poprawia wykorzystanie bardziej niż maksymalizacja liczby sztuk.
25. Części eksploatacyjne
Zużywają się filtry, zgarniacze osi, osłony, dysze, uszczelnienia, smary, chłodziwo, paski lub elementy napędu zależnie od wykonania, oprawki i pull study. Wymianie podlegają także szczotki przenośnika, pompy, zawory, czujniki i szyby.
Elementy krytyczne to wrzeciono, encoder, serwomotory, wzmacniacze, śruby, prowadnice rolkowe, mechanizm B, zacisk, magazyn, PLC/HMI i stół NC. Magazyn zakładowy dobiera się do czasu dostawy. Numer seryjny rozstrzyga wersję części.
26. Utrzymanie wrzeciona
Trend drgań, temperatury, obciążenia i hałasu wskazuje łożyska, wyważenie lub oprawkę. Próba stożka kontroluje bicie i kontakt. Chłodziwo lub wiór na stożku pogarsza powtarzalność oraz może uszkodzić wrzeciono.
Mazak oferuje wsparcie i centrum wrzecion. Plan wymiany powinien uwzględniać czas, transport i oprawkę zastępczą. Po naprawie wykonuje się geometrię, wyważenie i próbę powierzchni.
27. Utrzymanie osi B i stołów
Oś B pracuje w każdym przejściu wielostronnym. Kontroluje się luz, pozycjonowanie, zacisk, smarowanie, przewody i temperaturę. Test kulą lub artefaktem pięcioosiowym ujawnia błąd kinematyczny. W SDR dodatkowo mierzy się synchronizację A1/A2.
Kolizja narzędzia przy dużym ramieniu może uszkodzić mechanizm bez widocznego pęknięcia. Po zdarzeniu nie wystarcza powrót do zera. Wykonuje się kontrolę geometryczną i centrum obrotu przed wznowieniem.
28. Dokładność i termika
Długa maszyna reaguje na temperaturę hali, fundamentu, wrzeciona i chłodziwa. Rozszerzenie 3,5-metrowej osi o kilka kelwinów może mieć istotny wymiar. Kompensacja i liniały pomagają, ale technologia utrzymuje podobny stan cieplny między ustawieniem i produkcją.
Pomiar próbki z lewej strony nie dowodzi prawej. Artefakt rozmieszczony po stole ocenia skalę, prostoliniowość oraz wzajemność. Dla części lotniczej temperatura detalu jest rejestrowana.
29. Wydajność SR
SR jest najbardziej elastyczny: długi stół, opcjonalna przegroda i możliwość dodania C. W produkcji 3+2 może łączyć wiele mocowań. Jeśli stół NC zajmuje tylko część, reszta pozostaje dla zwykłych detali. Wąskim gardłem może być jedna głowica i magazyn.
OEE rośnie przez równoległy załadunek. Duża partia na stole zmniejsza częstotliwość drzwi, ale zwiększa WIP. Optymalna liczba gniazd wynika z czasu, ergonomii oraz ryzyka błędu.
30. Wydajność SDR i SLR
SDR jest specjalistyczny dla długiego obrotowego elementu i może zredukować kilka ustawień do jednego. Zysk jakościowy wynika z jednej bazy. Czas mocowania oraz programowania jest większy, a oprzyrządowanie kosztowne. Wykorzystanie spada, jeśli portfel nie potrzebuje synchronizacji.
SLR daje duży zintegrowany stół C i pełne pięć osi dla jednej strefy. Jest prostszy kinematycznie od dwóch zsynchronizowanych stołów dla wielu części, lecz ma inną przestrzeń. Porównanie uwzględnia liczbę ustawień całego procesu, nie czas jednej operacji.
31. Porównanie z klasycznym VMC
Klasyczne pionowe centrum z ruchomym stołem jest kompaktowe i może być szybsze dla małych części. VTC-800 wygrywa długą przestrzenią, stałym ciężkim detalem, dostępem suwnicy i strefami. Nie należy kupować jej jako uniwersalnego centrum do drobnych kostek, jeśli większość stołu pozostanie pusta.
Dla długiej belki klasyczne VMC wymaga przekładania i ponownego bazowania, a VTC obrabia ją w jednym mocowaniu. Redukcja błędu baz i czasu transportu może przeważyć nad wyższą ceną maszyny.
32. Porównanie z poziomym profilerem
VORTEX Horizontal Profiler jest zorientowany na wysokowydajną obróbkę dużych elementów lotniczych i może oferować inną ewakuację wióra oraz sztywność. VTC jest bardziej elastyczny dla stali, różnych mocowań i pracy operatora od przodu. SVC może konkurować w długich częściach z pionowym wrzecionem.
Wybór wykonuje się próbą detalu i analizą całego procesu. Nazwa „aerospace” nie rozstrzyga. Liczą się objętość wióra, kąty, dostęp, liczba ustawień, dokładność oraz oczekiwany miks.
33. Cena i dostępność w Polsce
Mazak nie publikuje ceny VTC-800. Jest to konfigurowane centrum, a koszt zależy od długości, SR/SDR/SLR, stołów, magazynu, sond, chłodziwa, filtracji, przenośnika, sterowania, opcji 5-osiowych i automatyzacji. Budżet obejmuje fundament, transport, suwnicę, oprawki, postprocesor, szkolenie i odbiór.
Yamazaki Mazak Central Europe ma Centrum Technologiczne w Katowicach i Centrum Techniczne w Poznaniu. Prowadzi sprzedaż, serwis oraz Akademię Mazatrol. Europejski magazyn w Belgii utrzymuje ponad 35 tysięcy numerów części; producent deklaruje wysyłkę ponad 97% pozycji tego samego dnia. Konkretne SLA i dostępność modułu VTC zapisuje się w umowie.
34. iCONNECT i dane
iCONNECT gromadzi dokumenty, historię części, status, alarmy, kopie CNC i dziennik konserwacji zależnie od pakietu. Może wspierać zdalną diagnostykę oraz analizę wykorzystania dwóch stref. Wdrożenie M2M jest oferowane etapami w Europie w latach 2025–2026.
Połączenie podlega polityce OT. Kopia chmurowa nie zastępuje lokalnego backupu PLC, parametrów, makr, offsetów i postprocesora. Dostęp serwisowy jest autoryzowany oraz rejestrowany.
35. Zapytanie ofertowe
Zapytanie podaje największy i typowy detal, masę, materiał, wymagane kąty, tolerancje, liczbę ustawień, serię, czas, wióry oraz sposób załadunku. Dołącza modele części i przyrządów. Określa SR/SDR/SLR albo prosi dostawcę o warianty z symulacją.
Osobno wymienia stół C, przegrodę, magazyn, sondy, pomiar narzędzia, TSC, filtrację, post, szkolenie i części. Dostawca przedstawia layout, fundament, media, czasy, limity obrysu oraz ryzyka. Próba obejmuje trudną cechę, nie tylko pokaz interpolacji.
36. FAT, SAT i kwalifikacja
FAT sprawdza osie, B/A/C, wrzeciono, magazyn, chłodziwo, sondy, przegrodę, sterowanie, alarmy i dokumentację. SAT po posadowieniu wykonuje poziomowanie, geometrię pełnego X, centrum obrotu, synchronizację SDR i test bezpieczeństwa stref.
Kwalifikacja detalu mierzy cechy na całej długości i przy różnych kątach. Test czasu obejmuje załadunek, pomiar i odprowadzanie wióra. Jedna część przy środku stołu nie wykazuje zdolności 3,5-metrowej maszyny.
37. Kiedy wybrać VTC-800
Rodzina ma sens dla długich belek, żeber, wałów, korpusów lub wielu gniazd, gdy ruchoma kolumna i jeden układ baz ograniczają przekładanie. SR jest elastyczny, SDR specjalizuje się w zsynchronizowanym obrocie, SLR w dużej zintegrowanej piątej osi. Wariant 20 lub 30 wynika z długości typowego portfela.
Jeżeli dominują małe detale, klasyczne VMC lub paletowe HMC może mieć lepszy takt i mniejszy koszt. Jeśli dominują wielkie kieszenie aluminiowe, profiler może mieć przewagę. Decyzję opiera się na symulacji miksu i koszcie zgodnego detalu przez cały cykl.
Podsumowanie
Mazak VTC-800 łączy długi nieruchomy stół z ruchomą kolumną, głowicą B ±110°, wrzecionem 18 000 obr./min i szybkimi osiami. Warianty SR, SDR i SLR rozwiązują różne zadania; pełne pięć osi SR wymaga stołu C. Podział stołu może ukryć czas załadunku i istotnie zwiększyć wykorzystanie.
Największe ryzyka dotyczą kolizji długiego zespołu, środka obrotu, termiki oraz błędnego postprocesora. Maszyna wymaga dokładnego modelu, sond, kwalifikacji pełnej długości i planu utrzymania B/C. Cena jest ofertowa, a polskie centra Mazak zapewniają bezpośredni kanał sprzedaży, szkolenia, serwisu i części.
