Streszczenie

Skrót CNC mówi, że ruch jest sterowany numerycznie. Nie mówi nic pewnego o sztywności, dokładności, trwałości, bezpieczeństwie ani zdolności do seryjnego skrawania. Lekki router 3018 i przemysłowe centrum pionowe mogą wykonywać kod G, ale różnią się pełną pętlą siły, prowadnicami, wrzecionem, sprzężeniem zwrotnym, gospodarką cieplną, wymianą narzędzi, usuwaniem wiórów i sposobem kwalifikacji procesu.

Maszyna klasy 3018 ma dużą wartość dydaktyczną. Pozwala bez wysokiego kosztu poznać układy współrzędnych, postprocessing, bazowanie, posuw, głębokość, bicie i wpływ podatności. Nie należy jednak wyciągać z niej złych wniosków: rozdzielczość kroku nie jest dokładnością, wysokie obroty nie są wydajnością, a wymiana samego wrzeciona nie zmienia automatycznie ramy, prowadnic i stołu w obrabiarkę do ciężkiego metalu.

Artykuł przedstawia drabinę klas od plotera i routera przez desktop mill, benchtop oraz toolroom mill do VMC i centrum pięcioosiowego. Pokazuje, jak czytać specyfikacje, oceniać modernizacje i dobierać maszynę do materiału, tolerancji, tempa oraz ryzyka, zamiast kierować się jedną wartością mocy lub pola roboczego.

Drabina zdolności od plotera do centrum obróbkowego

CNC nie jest klasą konstrukcji

Sterowanie numeryczne określa sposób zadawania ruchu. Ploter przesuwa narzędzie, pisak, nóż albo głowicę nad materiałem przy małych siłach. Router CNC ma szybkoobrotowe wrzeciono i konstrukcję sprzyjającą dużemu obszarowi pracy w drewnie, tworzywach, kompozytach i aluminium. Frezarka CNC jest projektowana z większym naciskiem na sztywność i skrawanie metalu.

Centrum obróbkowe integruje automatyczną zmianę narzędzi, magazyn, osłony, chłodziwo, transport wiórów, sondowanie i sterowanie produkcyjne. „Maszyna produkcyjna” oznacza zdolność utrzymywania cyklu, jakości i dostępności przez serię. Obrabiarka precyzyjna może mieć inne priorytety niż ciężka, a szybka nie musi przenosić dużych sił.

Właściwym obiektem porównania jest system obróbkowy: korpus, prowadnice, napędy, wrzeciono, mocowanie, narzędzie, chłodzenie, sterowanie, operator, pomiar i środowisko. Zdolności nie określa najsilniejszy komponent, lecz najsłabsze istotne ogniwo w konkretnym procesie.

Co naprawdę oznacza nazwa 3018

Oznaczenie 3018 wywodzi się z przybliżonego rozmiaru klasy urządzenia, ale nie jest normą techniczną. Warianty różnych producentów mają inne pole robocze, ramę, prowadzenie, śruby, wrzeciono i elektronikę. Nie wolno przenosić parametrów jednego modelu na wszystkie urządzenia z tym numerem.

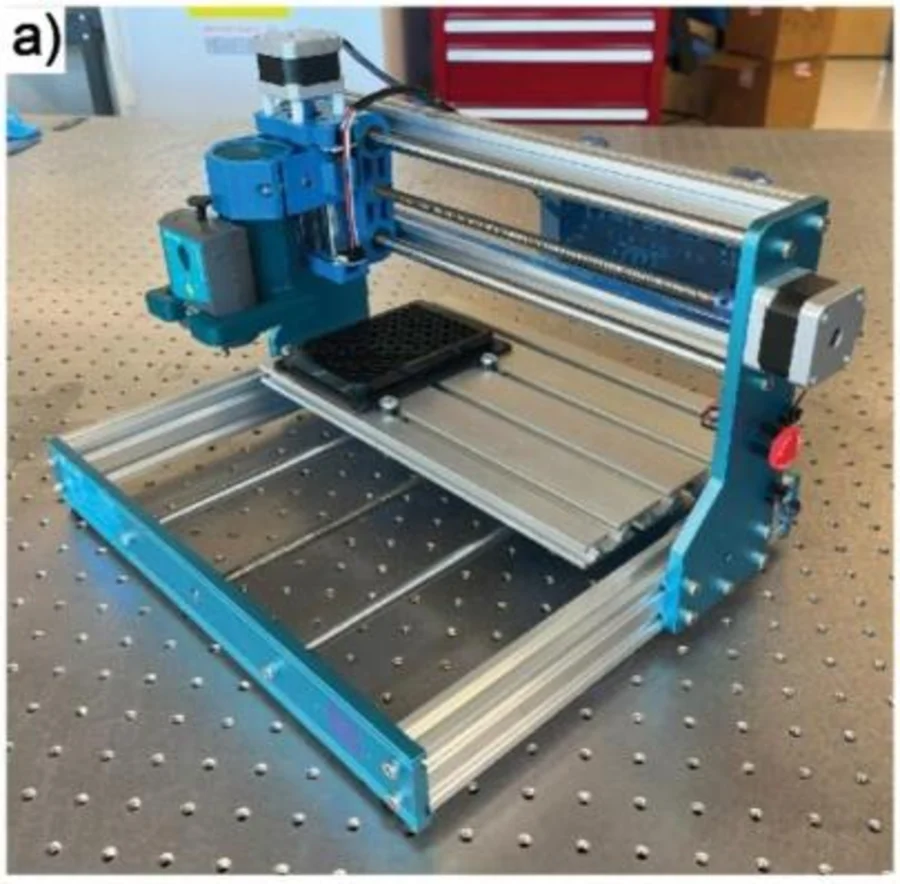

Jako przykład konkretnej realizacji można wskazać Genmitsu 3018-PROVer V2. Producent podaje pole około 290 × 180 × 40 mm, aluminiową ramę, prowadzenie V-slot, mały silnik wrzeciona typu 775 i niewielkie silniki krokowe. Dane te opisują tę konfigurację, a nie „standard 3018”. Aktualna karta i instrukcja mają pierwszeństwo przed ogólnymi poradnikami.

Zasilacz, napędy i silnik pokazują skalę dostępnej energii, lecz moc elektryczna nie jest bezpośrednio mocą na ostrzu. Ważniejsze jest, jak moment zmienia się z obrotami, jaka jest sprawność oraz co wytrzymują łożyska i rama. Śruby trapezowe, rolki V-slot lub lekkie wałki mają luz, tarcie i podatność odpowiednie dla urządzenia dydaktycznego, nie dla ciężkiego VMC.

Otwarta konstrukcja ułatwia obserwację, ale pozostawia pył, wióry, złamane narzędzie i ruchome osie w otoczeniu. Wartość dydaktyczna jest duża pod warunkiem świadomego ograniczenia energii, materiału, narzędzia i obszaru pracy.

Pętla siły skrawania

Siła powstaje w punkcie kontaktu ostrza. Płynie przez narzędzie, tuleję, wrzeciono, wózek Z, bramę lub kolumnę, prowadnice, podstawę, stół, mocowanie i detal. Elementy tworzą szereg sprężystości; najbardziej podatny fragment może dominować przemieszczenie całego układu.

Ramię osi Z jest krytyczne w routerze: im dalej wrzeciono wysunięte od prowadnic, tym większy moment. Brama może skręcać się pod siłą niesymetryczną. Korpus C-frame przemysłowej frezarki ma inną, krótszą drogę obciążenia, choć również ugina się. Połączenia skręcane zależą od powierzchni, napięcia śrub i osiadania.

Stół i fixture nie są biernymi dodatkami. Cienka płyta spoilboard, wysokie łapy albo długi wysięg narzędzia mogą zniweczyć korzyść sztywniejszej ramy. Pomiar podatności czujnikiem przy znanej, bezpiecznej sile pomaga znaleźć dominujące ogniwo, ale nie zastępuje analizy dynamicznej.

Wymiana wrzeciona na mocniejsze zwiększa możliwe obciążenie, które ta sama pętla musi przenieść. Jeśli konstrukcja nie jest gotowa, efektem są większe drgania, luzowanie i krótsze życie, a nie proporcjonalnie większa wydajność.

Materiał korpusu, masa i tłumienie

Profil aluminiowy jest modułowy i lekki, lecz połączenia oraz otwarte przekroje mogą być podatne na skręcanie. Płyta aluminiowa daje bardziej ciągłą strukturę, o ile ma odpowiednią grubość i dobre złącza. Spawana stal może być sztywna, ale naprężenia, geometria po spawaniu i brak tłumienia wymagają obróbki oraz konstrukcji.

Żeliwo łączy masę, podatność na odlew złożonego kształtu i korzystne tłumienie. Mineral casting może tłumić dobrze oraz stabilizować termicznie, lecz potrzebuje metalowych interfejsów. Materiał sam nie definiuje wyniku: geometria przekroju, rozmieszczenie żeber, prowadnic i sił są równie ważne.

Masa obniża reakcję na krótkie wymuszenia, ale nie gwarantuje sztywności statycznej. Tłumienie ogranicza amplitudę rezonansu, a częstotliwość własna określa, gdzie rezonans się pojawia. Fundament zapewnia poziom, podparcie i drogę sił. Wibroizolacja odcina część drgań z otoczenia, lecz może wprowadzić niskoczęstotliwościowy ruch całej maszyny.

Prowadnice i napędy osi

Niepodparty wałek ugina się na długości bardziej niż podparty. Rolki V-slot są proste i tanie, ale ich kontakt, zużycie i sztywność różnią się od prowadnicy profilowej z wózkami tocznymi. Prowadnica ślizgowa daje duże pole kontaktu i tłumienie, wymaga jednak smarowania oraz kontroli geometrii. Hydrostatyczna utrzymuje film cieczy i znajduje zastosowanie w specjalistycznych dużych lub precyzyjnych maszynach.

Śruba trapezowa jest prosta, lecz ma tarcie i luz wymagający mechanicznego kasowania albo kompensacji. Śruba kulowa ma wyższą sprawność oraz możliwość napięcia wstępnego, ale jej końce, łożyska i montaż muszą przenosić obciążenie. Napęd liniowy eliminuje śrubę, lecz potrzebuje dokładnej skali, chłodzenia i sterowania.

Łożyska podporowe określają sztywność osiową śruby. Sprzęgło kompensuje niewspółosiowość w ograniczonym zakresie; nie powinno maskować złego montażu. Silnik krokowy sterowany otwartą pętlą może utracić kroki bez wiedzy kontrolera. Closed-loop stepper wykrywa część błędów na silniku, ale nie mierzy luzu i odkształcenia po stronie stołu.

Serwonapęd wykorzystuje enkoder do regulacji pozycji i prędkości. Enkoder silnika zamyka pętlę przez silnik oraz model mechaniki, skala liniowa mierzy rzeczywiste położenie osi bliżej stołu. Nadal pozostają błędy prostopadłości, wrzeciona, narzędzia i obciążenia.

Wrzeciono jako układ, nie liczba watów

Moc znamionowa musi mieć warunki i cykl pracy. Moment jest funkcją obrotów; zakres stałego momentu i stałej mocy decyduje o zdolności na małej oraz dużej średnicy. Mały silnik wysokoobrotowy może grawerować sprawnie, lecz nie dostarczy momentu dużego frezu przy niskich obrotach.

Łożyskowanie wyznacza dopuszczalne siły promieniowe i osiowe, prędkość, sztywność nosa i życie. Bicie rozkłada nierówno obciążenie ostrzy. Mała tuleja ER jest wygodna, ale ma ograniczony zakres średnic i moment. Stożki 7:24 oraz HSK zapewniają przemysłowe interfejsy z kontrolowaną siłą wciągania i automatyczną wymianą.

Chłodzenie wrzeciona stabilizuje temperaturę. Orientacja wrzeciona jest potrzebna do ATC, sond i wybranych procesów. Hamowanie ma ograniczenia energii. Sensor narzędzia może wykrywać długość lub złamanie, ale wymaga kalibracji. Charakterystyka akustyczna pomaga obserwować stan, lecz nie zastępuje pomiaru drgań i łożysk.

Czas pracy obejmuje cykl ciągły, obciążenie i serwis. Wrzeciono przeznaczone do krótkiej pracy hobbystycznej nie staje się jednostką produkcyjną przez samo ustawienie dłuższego programu.

Narzędzia i automatyczna zmiana

Ręczna wymiana wymaga ponownego dokręcenia, pomiaru długości i kontroli tulei. Magazyn przechowuje zestawy w określonych gniazdach. ATC łączy orientację wrzeciona, odjazd, zwolnienie drawbara, ruch ramienia lub karuzeli, zacisk i potwierdzenie.

Tool-to-tool time nie opisuje całego czasu zmiany w programie, jeśli osie muszą dojechać do bezpiecznej pozycji. Presetter poza maszyną przenosi pomiar do tabeli, sonda lub laser w maszynie potwierdzają długość i złamanie. Trwałość i narzędzia siostrzane ograniczają nieplanowane postoje.

Biblioteka oprawek umożliwia pełną kontrolę kolizji. Siła wciągania powinna być okresowo mierzona w systemach, których utrzymanie tego wymaga. Automatyczna zmiana jest kompletnym systemem bezpieczeństwa, czystości, danych i mechaniki, nie samą karuzelą przykręconą do wrzeciona.

Chłodziwo, pył i wióry

Obróbka na sucho może być właściwa dla drewna, tworzyw, żeliwa albo wybranych narzędzi i parametrów, ale wymaga kontroli pyłu i ciepła. MQL dostarcza małą ilość środka do styku, flood chłodzi i wypłukuje, a through-spindle coolant dociera wewnętrznie pod ciśnieniem.

Odciąg pyłu jest kluczowy w routerze, ale mieszanina drobnego pyłu, iskier i gorących wiórów wymaga oceny pożaru oraz wybuchu. Wióry metalowe są cięższe, ostre i mogą niszczyć prowadnice. Transporter, śruba lub spłukiwanie usuwa je ze strefy.

Filtracja chroni pompę, dysze i powierzchnię części. Temperatura chłodziwa wpływa na maszynę i wymiar. Gospodarka medium obejmuje koncentrację, zanieczyszczenie, biostabilność, mgłę, separację oleju i utylizację. Mała maszyna bez osłony nie powinna otrzymać flood tylko dlatego, że można zamontować pompę.

Bezpieczeństwo rośnie wraz z energią

Energia kinetyczna wrzeciona, narzędzia, osi i ciężkiego detalu rośnie z prędkością i masą. Zamknięta strefa oddziela operatora od wyrzutu i ruchu. Emergency stop inicjuje przewidziane zatrzymanie, ale nie jest uniwersalnym odcięciem każdej energii.

Krańcówka użytkowa nie musi być funkcją bezpieczeństwa. STO odcina moment napędu w określonej architekturze. Tryb ustawczy może dopuszczać ruch z otwartymi drzwiami tylko przy ograniczeniach i urządzeniu zezwalającym. Restart po alarmie wymaga odzyskania pozycji i stanu procesu.

Utrata kroków w sterowaniu otwartym pozostawia fałszywą pozycję. Ryzyko pożaru zależy od materiału, pyłu, chłodziwa, wrzeciona i instalacji. Norma typu C dla danej klasy maszyny określa szczegółowe wymagania; mała maszyna edukacyjna nie powinna być oceniana wyłącznie przez podobieństwo do przemysłowej osłony.

Sterowanie i wykonanie programu

GRBL jest dostępne, lekkie i dobrze nadaje się do małych routerów. Kontroler offline może wykonywać pliki bez komputera, ale jego podgląd i odzyskanie bywają ograniczone. Sterowanie przemysłowe integruje interpolację, safety, magazyn, sondy, korekcje, diagnostykę i sieć.

Look-ahead analizuje kolejne bloki, aby utrzymać prędkość w granicach przyspieszeń. Jerk wpływa na płynność i pobudzenie konstrukcji. Kompensacja luzu może zmniejszyć błąd kierunkowy, lecz nie usztywnia połączenia pod zmienną siłą. Mapa błędu osi koryguje systematyczne pozycjonowanie, nie prostoliniowość narzędzia pod obciążeniem.

Sondowanie aktualizuje bazy i mierzy cechy. Sieć oraz dane umożliwiają wersjonowanie, monitoring i transfer. Recovery musi odtworzyć modalny stan, narzędzie, pozycję i stock. Przemysłowe sterowanie nie naprawi słabej mechaniki, ale może lepiej wykorzystać i monitorować kwalifikowaną konstrukcję.

Dokładność i metrologia

Rozdzielczość kroku jest najmniejszą komendą wynikającą z podziału napędu. Nie uwzględnia luzu, błędu śruby, ugięcia i geometrii. Powtarzalność opisuje rozrzut powrotu, a dokładność pozycjonowania zgodność z wartością. Prostoliniowość i prostopadłość osi są odrębnymi cechami.

Błąd wrzeciona obejmuje ruch osi obrotu, bicie interfejsu i zachowanie cieplne. Test koła ujawnia współpracę dwóch osi. Artefakt schodkowy może sprawdzać pozycje i prostopadłość, a próba technologiczna cały łańcuch podczas skrawania.

Zdolność procesu obejmuje serię części w czasie, z materiałem, operatorami, temperaturą i zużyciem. Jedna dokładnie wyfrezowana próbka nie dowodzi produkcyjności. ISO 230-2 określa metody powtarzanych pomiarów dokładności oraz powtarzalności pozycjonowania osi, co pokazuje różnicę względem deklaracji wynikającej z kroku napędu.

Drabina klas maszyn

Ploter edukacyjny uczy sterowania przy bardzo małych siłach. Router 3018 dodaje lekkie skrawanie i grawerowanie. Wzmocniony router biurkowy ma lepszą ramę i wrzeciono. Desktop mill skraca pętlę siły i jest bardziej nastawiony na metal. Benchtop CNC oferuje większą masę oraz prowadzenie, ale nadal ograniczony cykl i automatykę.

Toolroom mill łączy elastyczność narzędziowni z przemysłowym sterowaniem. Compact VMC ma osłonę, ATC, chłodziwo i produkcyjną konstrukcję. Standardowe VMC zapewnia większy obszar i zasoby. Wysokowydajne VMC zwiększa dynamikę, chłodzenie, monitoring i zdolność seryjną. Centrum pięcioosiowe dodaje osie obrotowe, TCP, kinematykę i większe wymagania symulacyjne.

Granice są płynne i zależą od konkretnego modelu. Drabina nie jest rankingiem prestiżu. Właściwą maszyną jest ta, której pole zdolności obejmuje proces z zapasem i akceptowalnym kosztem.

Modernizacja małej maszyny

Mocniejsze wrzeciono zwiększa potencjalną moc i masę osi Z. Aluminiowa oś Z może ograniczyć ugięcie, śruby kulowe luz i tarcie, a prowadnice profilowe poprawić prowadzenie. Wzmocnienie bramy ma sens tylko z dobrą drogą siły i połączeniami.

Enclosure poprawia separację, odciąg i możliwość użycia medium, ale wymaga wentylacji oraz oceny pożaru. Closed-loop wykrywa błąd silnika, nie wszystkie błędy mechaniczne. Czwarta oś dodaje podatność, mocowanie i nową strefę kolizyjną. Chłodziwo wymaga pełnej gospodarki medium.

Granica modernizacji pojawia się, gdy kolejne elementy przenoszą problem do następnego słabego ogniwa, a integracja, bezpieczeństwo i kwalifikacja kosztują więcej niż maszyna zaprojektowana jako system. Modernizacja jest wartościowym projektem dydaktycznym, ale jej wynik należy ponownie zmierzyć, nie zakładać.

Ekonomia i dopasowanie do zadania

Koszt wejścia faworyzuje małe urządzenie, ale koszt błędu może obejmować detal, narzędzie i czas operatora. Przy powolnej maszynie obsługa, ustawianie i obserwacja mogą dominować cenę cyklu. Material removal rate ma znaczenie tylko przy zachowaniu jakości i trwałości.

Narzędzia, tuleje i uszkodzone blanki mogą kosztować więcej niż sama mała maszyna. Utrzymanie centrum jest droższe, ale jego przestój również. Dostępność części i serwisu wpływa na całkowity koszt. Energia, sprężone powietrze, chłodziwo, fundament i przestrzeń są pełnoprawnymi wymaganiami.

Do nauki mała skala jest znakomita, jeśli ćwiczy prawidłowe nawyki: wersjonowanie, symulację, pomiar, limity i bezpieczny setup. Właściwe dopasowanie bierze pod uwagę materiał, gabaryt, tolerancję, powierzchnię, serię, termin i konsekwencję awarii.

Jak czytać specyfikację

Skok osi nie jest użytecznym polem przy każdej oprawce i mocowaniu. Pole stołu nie mówi, czy głowica dosięgnie całej powierzchni. Maksymalna masa detalu ma warunki położenia i dynamiki. Prędkość wrzeciona bez wykresu momentu oraz interfejsu jest niepełna.

Moc powinna mieć charakterystykę i cykl. Rapids nie są posuwem podczas skrawania. Deklarację dokładności trzeba czytać z metodą, zakresem, temperaturą i statystyką. Liczba narzędzi w magazynie nie opisuje dopuszczalnej średnicy sąsiednich oprawek ani czasu rzeczywistej zmiany.

Footprint obejmuje drzwi, serwis, transporter i szafę, nie tylko podstawę. Opcje — sonda, chłodzenie wrzeciona, skale, filtracja, 4/5 oś — mogą zasadniczo zmienić zdolność i cenę. Porównanie powinno używać tej samej konfiguracji oraz obowiązującej dokumentacji producenta.

Checklista wyboru

  • Czy materiał, średnica narzędzia, wymagany MRR i czas cyklu mieszczą się w mocy oraz momencie?
  • Czy pełna pętla siły ma sztywność dla tolerancji i powierzchni, a nie tylko mocne wrzeciono?
  • Czy użyteczne pole uwzględnia fixture, oprawkę, długość narzędzia i ruchy pomocnicze?
  • Czy prowadnice, śruba, łożyska i sprzężenie zwrotne odpowiadają wymaganej dynamice?
  • Czy charakterystyka wrzeciona obejmuje potrzebny zakres momentu, obrotów i czasu pracy?
  • Czy zmiana narzędzi, pomiar i recovery odpowiadają serii oraz poziomowi automatyzacji?
  • Czy chłodziwo, pył i wióry mają kompletny system filtracji, odciągu i usuwania?
  • Czy osłony, funkcje zatrzymania, tryb ustawczy i ryzyko pożaru odpowiadają energii?
  • Czy dokładność ma metodę pomiaru i jest oddzielona od rozdzielczości kroku?
  • Czy modernizacja usuwa dominujące ograniczenie bez tworzenia niedopuszczalnego następnego?
  • Czy koszt obejmuje operatora, narzędzia, media, utrzymanie, brak i dostępność?
  • Czy próba technologiczna oraz seria potwierdzają zdolność, a nie tylko jedna demonstracja?

Podsumowanie

Pole robocze nie definiuje maszyny, wrzeciono nie pracuje samo, krok nie jest dokładnością, masa nie jest jedyną miarą sztywności, a obroty nie są wydajnością. Sprzężenie zwrotne ma poziomy: enkoder silnika i skala liniowa obserwują inne części łańcucha. Centrum obróbkowe jest wynikiem integracji wszystkich podsystemów.

Wraz ze zdolnością rosną energia oraz wymagania bezpieczeństwa. Produkcyjność mierzy serię, dostępność i koszt dobrej części. Mała maszyna jest dobrym laboratorium, jeżeli służy do uczenia poprawnego modelu procesu, a jej ograniczenia są mierzone i respektowane.
