Streszczenie

Mazak QUICK TURN jest rozbudowaną rodziną poziomych centrów tokarskich, a nie jednym modelem. Oferta obejmuje uchwyty od 6 do 21 cali, maksymalne średnice obróbki w przybliżeniu od Φ280 do Φ580 mm i długości od 340 do ponad 2080 mm. Najprostsze wykonanie realizuje toczenie dwuosiowe. Litera M oznacza napędzane narzędzia i oś C, Y dodaje rzeczywisty ruch poprzeczny, S drugie wrzeciono, a MSY łączy wszystkie te funkcje. Dodatkowe oznaczenia A/B opisują typ głowicy lub wykonania, natomiast L i liczby długości wskazują wariant łoża.

Modele 200 używają zwykle uchwytu 8 cali i obrabiają średnice do Φ350–380 mm. Rodzina 250 ma uchwyt 10 cali, wrzeciono 18,5 kW i obrys do około Φ380 mm; 300 także wykorzystuje 10 cali, lecz wrzeciono 26 kW, większą średnicę Φ420–430 mm i dłuższe wykonania. Wyższe 350, 400 oraz duże odmiany przejmują cięższe i dłuższe detale. Nie należy przenosić parametru między modelami wyłącznie na podstawie wspólnej nazwy QUICK TURN.

Profil obejmuje konstrukcję, wrzeciono, rewolwer bolt-on i VDI, konik, podtrzymkę, oś Y, przechwyt drugim wrzecionem, Mazatrol, ISO/CAM, uruchamianie, korekcje, części, utrzymanie, automatyzację i wydajność. Pokazuje też, kiedy QUICK TURN jest właściwszy od prostego centrum QTE, dwurewolwerowego HQR lub wielozadaniowego INTEGREX. Cena jest ofertowa, a polski nabywca ma dostęp do bezpośredniego wsparcia Mazak, szkolenia i europejskiego systemu części.

Rodzina Mazak QUICK TURN — znaczenie oznaczeń, przepływ detalu i źródła wydajności

Zdjęcia producenta

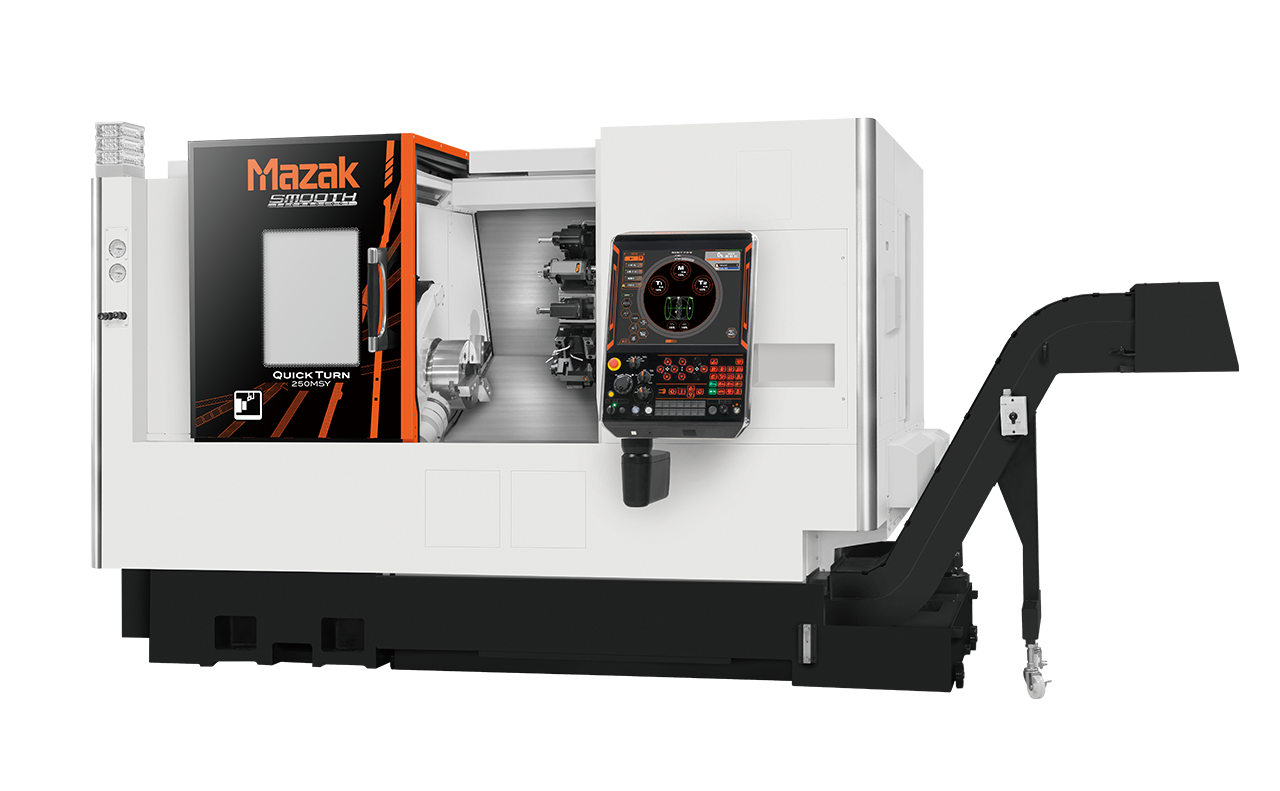

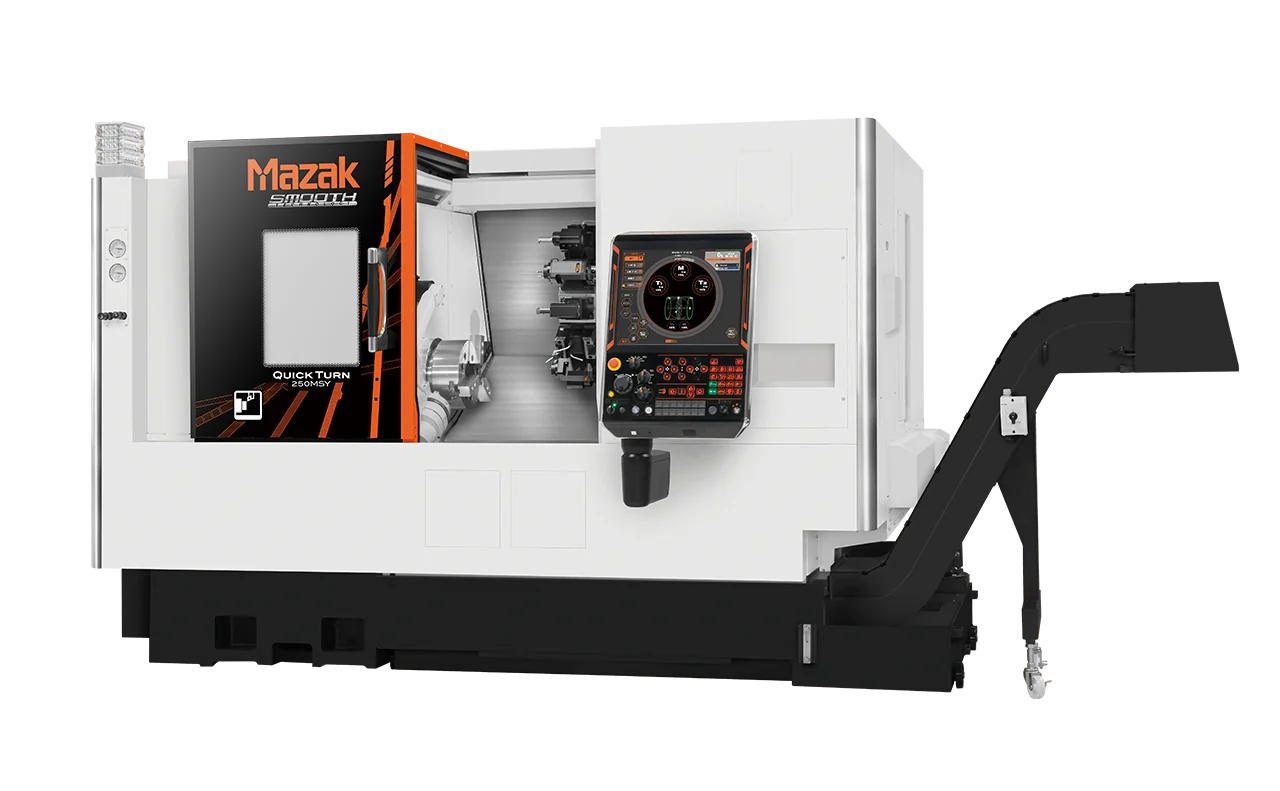

Mazak QUICK TURN 250MSY

Wariant MSY łączy narzędzia obrotowe, oś Y i drugie wrzeciono, dzięki czemu może wykonać obie strony części w jednym cyklu.

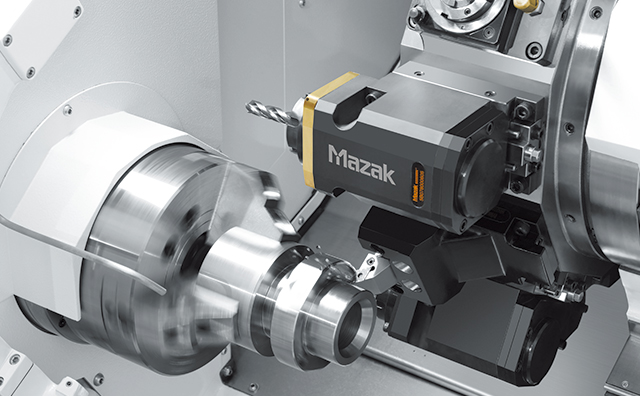

Wrzeciono z wbudowanym silnikiem QUICK TURN

Integracja silnika z wrzecionem eliminuje pas lub przekładnię jako pośrednie źródło drgań i strat.

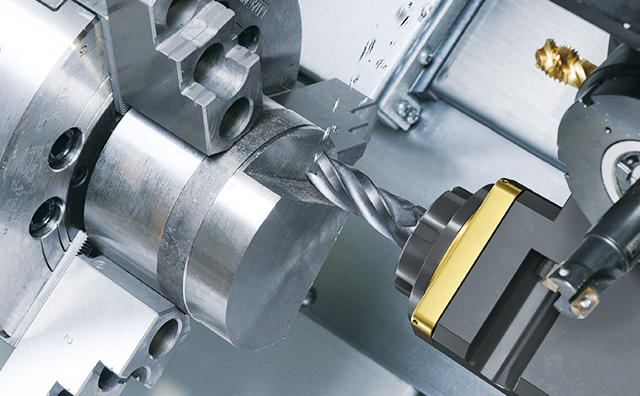

Obróbka z użyciem osi Y w QUICK TURN

Oś Y umożliwia ustawienie narzędzia poza linią osi wrzeciona, co rozszerza frezowanie, wiercenie i obróbkę cech mimośrodowych.

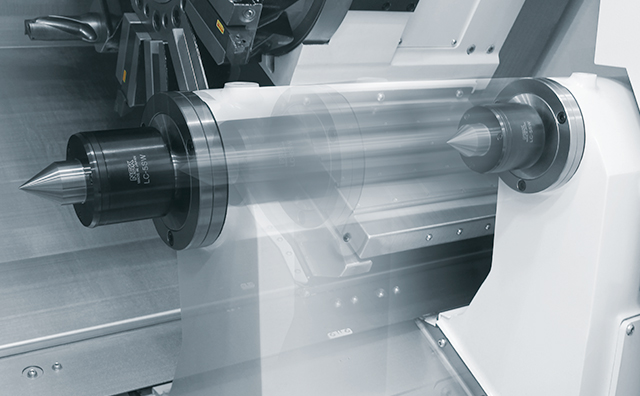

Konik sterowany numerycznie QUICK TURN

Konik NC podpiera wał z programowaną pozycją i siłą, ale wymaga prawidłowego nakiełka oraz współosiowości.

1. Jak czytać oznaczenia

Numer 100, 200, 250, 300, 350 albo 400 wskazuje klasę wielkości, lecz nie jest bezpośrednią średnicą toczenia. Dokładny obrys zależy od rewolweru, osi Y, drugiego wrzeciona i długości łoża. Oznaczenie L sygnalizuje wydłużoną przestrzeń, a liczba w pełnym kodzie ofertowym może rozróżniać konkretne wykonanie długości. M oznacza zdolność frezowania napędzanymi narzędziami i pozycjonowaną osią C. Y dodaje liniową oś Y, a S przeciwwrzeciono. QUICK TURN 250MSY wykonuje zatem toczenie, frezowanie z przesunięciem Y i przechwyt części. Litery A i B w modelach MA/MB odnoszą się do wykonania głowicy i interfejsu narzędziowego, dlatego ofertę weryfikuje się po pełnej tabeli, nie po samej literze M.

2. Zakres wielkości rodziny

Producent grupuje QUICK TURN według uchwytu 6, 8, 10, 12, 12/15 oraz 18/21 cali. Cała seria obejmuje średnice obróbki około Φ280–580 mm i długości do ponad dwóch metrów. Wraz z rozmiarem rosną przelot wrzeciona, masa uchwytu, moment, średnica wytaczadła, przestrzeń dla konika oraz wymagania fundamentu. Duży uchwyt nie jest automatycznie wydajniejszy. Ma większą bezwładność, wolniej przyspiesza i wymaga szerszego zakresu szczęk. Dla małej części seryjnej kompaktowy 200 może skrócić ruchy i zużywać mniej energii; 400 wybiera się wtedy, gdy obrys, długość lub ciężkie skrawanie rzeczywiście tego wymagają.

3. QUICK TURN 200

Rodzina 200 korzysta z uchwytu 8 cali. Model 200 L osiąga maksymalną średnicę Φ350 mm i długość 541 albo 1063 mm. 200MA L obrabia do Φ360 mm, a 200MB, 200MY, 200MS i 200MSY dochodzą do Φ380 mm w długościach zależnych od wersji. Różnica obrysu wynika z przestrzeni głowicy i wyposażenia. 200 jest naturalnym wyborem dla tulei, krótkich wałów, korpusów zaworów i części z pręta o średniej średnicy. MY sprawdza się przy otworach i płaszczyznach poza osią, MS przy obróbce obu czół, a MSY łączy te potrzeby. Dopłata do pełnej wersji nie ma sensu, jeżeli druga operacja jest rzadka i może być tanio wykonana na osobnym stanowisku.

4. QUICK TURN 250

Modele 250 używają uchwytu 10 cali, wrzeciona 18,5 kW i narzędzi tokarskich 25 mm; typowa średnica chwytu wytaczadła wynosi Φ40 mm. 250 L osiąga Φ380×510,5 albo 1032,5 mm. Wersje MA/MB/MY mają inne długości wynikające z budowy głowicy, a 250MY jest dostępny również w długim wykonaniu około 1522 mm. 250MS i 250MSY skracają maksymalną długość pierwszej przestrzeni przez obecność drugiego wrzeciona, ale eliminują ręczne odwracanie. Dla części wymagającej dokładnej współosiowości obu stron zysk jakościowy może być ważniejszy niż sam takt. Wybór uwzględnia długość przechwytu i przestrzeń chwytaka, nie tylko długość toczenia podaną dla modelu podstawowego.

5. QUICK TURN 300

Rodzina 300 zachowuje uchwyt 10 cali, lecz ma wrzeciono 26 kW, wytaczadło Φ50 mm i większą średnicę toczenia. 300 obrabia do Φ420 mm w długościach około 662, 1282 lub 1597 mm. 300MY w zależności od wykonania dochodzi do Φ430 mm i długości 1593 mm, a wariant VDI może być oferowany nawet w wykonaniu przekraczającym dwa metry. Większa moc jest korzystna dla dużych naddatków, stali i wałów, ale wydajność ogranicza także mocowanie, sztywność detalu, płytka i łamanie wióra. Długi model wymaga podparcia, podtrzymki oraz kontroli drgań. Na krótkiej części dodatkowa długość łoża zwiększa zajętą powierzchnię bez tworzenia wartości.

6. Modele 350, 400 i ciężkie wykonania

QUICK TURN 350 przechodzi do klasy uchwytu 12 cali i większych części, a 400 do konfiguracji 12/15 cali. Największe wykonania z uchwytami 18/21 cali są przeznaczone dla ciężkich wałów, rur i dużych korpusów. Dokładne średnice, długości, przeloty oraz moc trzeba potwierdzić w aktualnej ofercie regionalnej. W tej klasie znaczenia nabierają fundament, udźwig urządzenia załadowczego, moment bezwładności uchwytu i ergonomia szczęk. Ciężki detal nie może być ręcznie przenoszony tylko dlatego, że mieści się w uchwycie. Proces obejmuje suwnicę, podajnik albo robot oraz bezpieczną procedurę ustawienia.

7. Łoże, prowadnice i przepływ sił

Sztywny korpus przenosi siłę między wrzecionem, rewolwerem i prowadnicami. Osie używają prowadnic rolkowych, które łączą nośność z szybkim ruchem. Sztywność katalogowa nie usuwa wpływu wysuniętej tulei, zużytych szczęk ani długiego wytaczadła. Najsłabszy element zamyka pętlę siły. Geometrię osi X/Z kontroluje się na całym skoku, a pozycję rewolweru względem wrzeciona sprawdza testem i pomiarem. Kolizja może przestawić głowicę bez widocznego uszkodzenia obudowy. Po zdarzeniu potrzebny jest pomiar osiowości, indeksu i narzędzi, a nie tylko skasowanie alarmu.

8. Wrzeciono z wbudowanym silnikiem

Silnik zintegrowany z wrzecionem eliminuje pas i przekładnię pomiędzy napędem a uchwytem. Ogranicza to luzy, drgania i straty, a także poprawia reakcję przy zmianie obrotów. Układ wymaga skutecznego chłodzenia, ponieważ ciepło powstaje blisko łożysk i nosa wrzeciona. Moc maksymalna i moment występują w określonych zakresach prędkości oraz cyklu ED. Toczenie dużej średnicy przy niskich obrotach obciąża napęd inaczej niż mały detal przy wysokim rpm. Programista sprawdza charakterystykę, maksymalne obroty uchwytu i szczęk oraz energię niezrównoważonego detalu.

9. Uchwyt, szczęki i przelot

Uchwyt dobiera się do średnicy, masy, długości chwytu, obrotów i wymaganej dokładności. Szczęki miękkie roztacza się w warunkach zacisku zbliżonych do produkcyjnych. Zbyt mała powierzchnia chwyta może wyrwać część, zbyt duża siła odkształca cienką tuleję. Ciśnienie hydrauliczne nie jest bezpośrednio siłą na detalu bez znajomości uchwytu i ramienia szczęk. Przelot wrzeciona wyznacza średnicę pręta lub rury, ale prowadnica pręta, tuleja redukcyjna i podajnik muszą kontrolować obrót poza uchwytem. Długi niepodparty materiał jest skrajnie niebezpieczny. Maksymalne rpm ogranicza najsłabszy element zespołu: uchwyt, szczęka, cylinder, pręt albo oprzyrządowanie.

10. Rewolwer bolt-on i VDI

Głowica może mieć 12 lub 16 pozycji, a niektóre wykonania pozwalają wykorzystać 24 pozycje przez podwójne uchwyty. Interfejs bolt-on mocuje oprawkę bezpośrednio do powierzchni głowicy i sprzyja sztywności. VDI przyspiesza standaryzowaną wymianę oraz dostęp do szerokiego rynku oprawek, ale wymaga prawidłowego ustawienia i zacisku. Liczba pozycji nie jest równa liczbie dowolnych narzędzi. Duża oprawka może zasłonić sąsiednią, wytaczadło potrzebuje wolnej przestrzeni, a napędzane narzędzie ma określoną orientację. Wirtualny setup powinien odwzorowywać cały rewolwer we wszystkich indeksach.

11. Napędzane narzędzia i oś C

Wariant M napędza frezy, wiertła i gwintowniki zamocowane w rewolwerze. Oś C pozycjonuje wrzeciono główne z minimalnym krokiem zależnym od modelu; producent dla drugiego wrzeciona podaje standardowe indeksowanie 0,0001°. Pozwala to wykonywać otwory na podziale, rowki, płaszczyzny i proste kontury. Moc i prędkość narzędzia obrotowego są mniejsze niż w pełnym wrzecionie centrum frezarskiego. Sztywność zależy od oprawki kątowej i zacisku rewolweru. Duża kieszeń w stali może być szybciej wykonana na centrum obróbkowym, mimo że geometrycznie mieści się w możliwościach QUICK TURN.

12. Oś Y

Oś Y przesuwa narzędzie ponad lub pod osią wrzeciona. Umożliwia wiercenie mimośrodowe, frezowanie płaszczyzn bez interpolacji zastępczej i dokładniejsze kontury. Zakres jest ograniczony, a obrys oprawki może kolidować z uchwytem lub drugim wrzecionem wcześniej niż punkt narzędzia osiągnie limit programowy. Model MY zachowuje konik, model MSY łączy Y z przeciwwrzecionem. Oś Y dodaje koszt, kolejną geometrię do kalibracji i bardziej złożony postprocesor. Jest uzasadniona, gdy rzeczywiście usuwa osobną operację lub poprawia położenie cech względem średnicy toczonej.

13. Drugie wrzeciono i przechwyt

Przeciwwrzeciono podjeżdża do części, synchronizuje obroty i zaciska ją przed odcięciem albo zwolnieniem wrzeciona głównego. Następnie obrabia drugie czoło. Synchronizacja fazy, prędkości i momentu ma zapobiec uderzeniu oraz poślizgowi. Program musi jawnie sterować uchwytami i potwierdzeniem zacisku. Chwyt za gotową powierzchnię wymaga miękkich szczęk, odpowiedniej siły i ochrony przed wiórem. Długość przejęcia wpływa na pozycję końcową. Błąd może pozostawić za mały naddatek albo zgnieść cienką część. W produkcji bezobsługowej kontroluje się obecność detalu w drugim wrzecionie.

14. Konik NC i podtrzymka

Konik podpiera długi wał w nakiełku i może być przemieszczany numerycznie. Siłę docisku dobiera się tak, aby zapobiec ugięciu bez przegrzania kła i wyboczenia smukłej części. Nakiełek musi być czysty, prawidłowo wykonany i współosiowy. Obróbka obu końców wymaga zaplanowania momentu odsunięcia konika. Podtrzymka podpiera detal w pośrednim miejscu. Jej rolki lub szczęki ustawiają się na przygotowanej średnicy, a położenie wchodzi do modelu kolizji. Ślad, wiór lub niewłaściwa średnica podparcia mogą pogorszyć okrągłość. Konik i podtrzymka uzupełniają się, ale zajmują przestrzeń roboczą.

15. Mazatrol SmoothG

Program konwersacyjny opisuje wspólną geometrię materiału, części i jednostek obróbkowych: planowanie, toczenie, rowki, gwinty, wiercenie i frezowanie. Sterowanie oblicza ścieżki, punkty wejścia i warunki początkowe. Operator nadal odpowiada za narzędzie, stronę konturu, uchwyt, limity oraz bezpieczne przejście między jednostkami. Setup Guide może wspierać dobór szczęk, narzędzi i sekwencji, a symulacja pokazuje przewidywany ruch. Dane konwersacyjne powinny być wersjonowane tak samo jak program ISO. Ręczna zmiana jednej jednostki przy maszynie bez aktualizacji źródła utrudnia odtworzenie procesu.

16. Programowanie ISO i CAM

Typowe toczenie można zapisać w ISO ręcznie lub wygenerować z CAM. MSY wymaga postprocesora rozumiejącego osie, synchronizację wrzecion, zaciski, przechwyt, napędzane narzędzia i cykle. Ogólny post do tokarki XZ nie wystarczy, nawet jeśli pierwsza operacja wygląda poprawnie. Symulacja obejmuje szczęki obu uchwytów, cały rewolwer, oprawki, konik, podtrzymkę, łapacz części i podajnik. Szczególnie sprawdza ruch po indeksowaniu oraz przejście z układu wrzeciona głównego do drugiego. Kod wynikowy porównuje się z modelem konkretnego sterowania.

17. Prędkość skrawania, G96 i limit rpm

Stała prędkość skrawania G96 zwiększa obroty, gdy narzędzie zbliża się do osi. Program musi wcześniej ustawić bezpieczny limit maksymalnych obrotów. Bez limitu teoretyczne rpm dąży do nieskończoności, a sterowanie zatrzyma się dopiero na granicy maszyny, która może przekraczać dopuszczenie uchwytu lub detalu. Limit uwzględnia szczęki, wysunięcie, niewyważenie i sposób mocowania. Po przechwycie inny uchwyt może wymagać innej wartości. G97 stosuje stałe obroty przy operacjach, w których zmiana średnicy nie uzasadnia CSS lub synchronizacja wymaga określonej prędkości.

18. Korekcje narzędzia

Każde narzędzie ma geometrię X/Z, promień naroża, orientację i korekcję zużycia. W napędzanych oprawkach dochodzi długość osiowa i położenie w Y. Błędna orientacja płytki może dać dobry wymiar na średnicy prostej, lecz błąd na łuku lub stożku. Presetter i sonda ograniczają pomyłki, ale dane trzeba przypisać do właściwej pozycji. Korekcja zużycia służy małym zmianom procesu, nie naprawie błędnej bazy ani złej geometrii. Zakład określa dopuszczalny zakres i autoryzację. Duża poprawka uruchamia analizę przyczyny: narzędzie, temperatura, uchwyt, program albo pomiar.

19. Chłodziwo, wióry i Smooth Oscillation Cutting

Toczenie tworzy długie wióry, które mogą owinąć detal, oprawkę i sondę. Dobór łamacza, posuwu i głębokości jest pierwszą linią kontroli. Ciśnienie i kierunek chłodziwa pomagają ewakuować materiał, a przenośnik musi odpowiadać jego postaci. Drobny szlam i długie spiralne wióry wymagają różnych rozwiązań. Smooth Oscillation Cutting moduluje ruch posuwu tak, aby okresowo przerwać tworzenie wióra w kwalifikowanych operacjach. Funkcja może poprawić autonomię, lecz wpływa na dynamikę i powierzchnię. Nie zastępuje właściwej płytki ani testu dla konkretnego materiału i kształtu.

20. Uruchomienie maszyny

Operator sprawdza poziom oleju, hydraulikę uchwytu, smarowanie, chłodziwo, powietrze, przenośnik, drzwi, osłony i ciśnienia. Uchwyt, szczęki i śruby są właściwe dla planowanych obrotów. Po włączeniu wykonuje bazowanie oraz rozgrzewkę wrzeciona i osi zgodnie z instrukcją. Pusty rewolwer indeksuje się przy ograniczonym ruchu, następnie kontroluje każdą oprawkę i prześwit. Konik, podtrzymka oraz drugie wrzeciono wykonują test funkcjonalny bez detalu. Alarmów bezpieczeństwa nie omija się, a funkcji ręcznych nie używa bez znajomości stanu zacisków.

21. Pierwsze wykonanie programu

Przed cyklem porównuje się półfabrykat, szczęki, występ, narzędzia, korektory i rewizję. Program uruchamia się w single block z ograniczonym rapid i posuwem. Pierwsze podejście każdego narzędzia obserwuje się względem realnego uchwytu. Wartość distance-to-go pomaga ocenić kierunek, ale nie zastępuje bezpiecznego punktu startu. W MSY osobno testuje się synchronizację, przechwyt, odcięcie i odjazd. Pierwsza sztuka ma pomiary po obu operacjach i kontrolę śladów szczęk. Dopiero zatwierdzony proces przechodzi do automatu, a wszystkie zmiany wracają do źródłowego programu.

22. Automatyzacja: podajnik pręta

Podajnik pręta zasila serię części przez przelot wrzeciona. Tuleja prowadząca odpowiada średnicy i prędkości materiału. Program wysuwa określoną długość do zderzaka, zaciska i potwierdza pozycję. Resztka pręta musi być bezpiecznie wykryta i odprowadzona. Wydajność zależy od długości magazynu, czasu załadunku, częstotliwości zmiany średnicy i stabilności wióra. Dla krótkich serii częste przezbrojenie podajnika może zniwelować zysk. Dla jednego detalu masowego pozwala pracować bez operatora przez wiele godzin.

23. Ez LOADER, gantry i robot

Ez LOADER wykorzystuje robota współpracującego oraz oprogramowanie upraszczające przygotowanie chwytów i pozycji. Gantry Loader porusza się nad maszyną, może obsługiwać szybki takt, transportery i pomiar. Klasyczny robot przemysłowy daje większą elastyczność i udźwig, ale wymaga wygrodzenia oraz integracji. Automatyzacja musi obsłużyć surowy i gotowy detal, orientację, drzwi, uchwyt, przedmuch oraz błędy. Czas robota powinien nakładać się na skrawanie, gdzie to możliwe. Najszybszy manipulator nie poprawi taktu, jeśli czeka na cykl, ale może umożliwić drugą i trzecią zmianę bez operatora.

24. Wydajność modelu MSY

MSY może wykonać część kompletnie: obrócić średnice, frezować cechy, przechwycić i wykończyć drugą stronę. Usuwa kolejkę między dwiema maszynami, zapas produkcji w toku i drugi chwyt operatorski. Poprawia współosiowość, ponieważ większość cech powstaje w jednym ciągłym procesie. Cena tej integracji to dłuższy program, trudniejszy setup i fakt, że awaria jednego modułu zatrzymuje wszystkie operacje. Dla bardzo dużej serii dwie prostsze maszyny połączone robotem mogą mieć większą przepustowość. MSY jest szczególnie silny przy zmiennym asortymencie i częściach o wysokiej wartości.

25. Porównanie z QTE

QTE jest kompaktową rodziną o korzystnym stosunku kosztu do wydajności, z uchwytami 6–10 cali i wariantami M, Y, S oraz MSY. QUICK TURN ma szerszy zakres wielkości, długich łóż, typów głowicy, konika, podtrzymki i automatyzacji. QTE może być lepszy dla ustalonego portfela małych części, gdy nie są potrzebne rozbudowane opcje. Porównanie opiera się na identycznym detalu i wyposażeniu. Niższa cena podstawowa traci znaczenie, jeśli później zabraknie długości, pozycji narzędzi lub interfejsu robota. Z kolei QUICK TURN skonfigurowany ponad potrzeby zamraża kapitał i zwiększa koszty utrzymania.

26. Porównanie z HQR i INTEGREX

HQR z dwiema głowicami może równolegle obrabiać dwa obszary i skrócić takt części masowej. Synchronizacja programów jest bardziej złożona, ale przepustowość może przewyższyć pojedynczy rewolwer QUICK TURN. QUICK TURN jest prostszy do ustawienia i wystarcza, gdy operacje nie dają się dobrze zrównoleglić. INTEGREX ma pełne wrzeciono frezarskie i większą swobodę osi, dlatego lepiej radzi sobie ze złożonym frezowaniem i wieloma narzędziami. Jest droższy i bardziej złożony. QUICK TURN MSY wygrywa, gdy dominujące jest toczenie, a frezowanie stanowi uzupełnienie.

27. Części eksploatacyjne i wymienne

Zużywają się filtry, chłodziwo, oleje, uszczelnienia, zgarniacze, szczęki, tuleje, oprawki, dysze i elementy przenośnika. Rewolwer zawiera sprzęgło, zacisk, czujniki, uszczelnienia i napęd narzędzi obrotowych. Uchwyt ma szczęki, prowadnice, cylinder i cięgno wymagające kontroli. Elementy krytyczne to łożyska i zespół wrzeciona, enkodery, serwomotory, wzmacniacze, śruby, prowadnice, rewolwer, drugie wrzeciono, konik, PLC/CNC i urządzenia bezpieczeństwa. Zamienność ustala numer seryjny. Zakładowy zapas obejmuje tanie elementy szybko zużywalne i części o długim terminie dostawy.

28. Utrzymanie ruchu

Codziennie kontroluje się ciśnienia, poziomy, wióry, chłodziwo, stożki oprawek i szczęki. Trend obciążenia wrzeciona, temperatury, drgań i czasu indeksu wykrywa pogarszanie stanu. Analiza oleju oraz filtrów wskazuje zanieczyszczenie, zanim uszkodzi zawór lub łożysko. Okresowo mierzy się bicie wrzeciona, geometrię X/Z/Y, środek narzędzia, współosiowość konika i drugiego wrzeciona. Po kolizji wykonuje się kontrolę rozszerzoną. Kopia parametrów i programów jest przechowywana poza maszyną, a procedura odtworzenia jest przetestowana.

29. Cena, zakup i wsparcie w Polsce

Cena QUICK TURN nie jest publicznym cennikiem. Zależy od rozmiaru, długości, M/Y/S, typu głowicy, uchwytu, konika, podtrzymki, sond, chłodziwa, przenośnika i automatyzacji. Budżet obejmuje transport, fundament, narzędzia, szczęki, podajnik, postprocesor, szkolenie i odbiór. Maszyna używana może być tańsza, ale wymaga pomiaru geometrii, diagnozy wrzeciona, kopii parametrów i sprawdzenia wsparcia dla sterowania. Mazak prowadzi w Polsce sprzedaż, centra wsparcia i szkolenia. Globalny system części obsługuje stare i nowe modele, lecz termin konkretnego modułu należy potwierdzić po numerze seryjnym. Umowa powinna określać czas reakcji, test detalu, dokładność, takt, szkolenie Mazatrol i ISO oraz listę części zalecanych.

30. Lista odbiorowa i decyzja

Odbiór obejmuje geometrię, bicie wrzeciona, indeks rewolweru, konik, Y, C i drugie wrzeciono odpowiednio do konfiguracji. Test technologiczny wykonuje reprezentatywny detal z docelowych materiałów. Sprawdza się czas kompletnej dobrej części, przechwyt, jakość powierzchni, wióry, pomiar i wznowienie po alarmie. Model wybiera się po mapie części: średnica, długość, masa, przelot, cechy frezowane, druga strona, wielkość serii i oczekiwana praca bezobsługowa. Taki zapis wskazuje, czy potrzebny jest 200MY, 250MSY, długi 300 czy cięższy 400. Sam zakup największej dostępnej tokarki nie jest strategią wydajności.

Źródła

  • Mazak Polska, QUICK TURN — aktualna rodzina, rozmiary, warianty M/Y/S, obrysy, konstrukcja, głowice, automatyzacja i programowanie.
  • Mazak Polska, centra tokarskie — porównanie zakresu QUICK TURN, QTE, QT-PRIMOS, QT-COMPACT i SLANT TURN.
  • Mazak Polska, QTE — punkt odniesienia dla kompaktowej rodziny kosztowej.
  • Mazak Polska, serwis i wsparcie — lokalne wsparcie, szkolenia, części i narzędzia cyfrowe.
  • Dokumentacja konkretnego numeru seryjnego, uchwytu, sterowania, automatyzacji, narzędzi i kwalifikowanego postprocesora — źródła wiążące dla limitów i bezpiecznej obsługi.

Wnioski

QUICK TURN skaluje się od prostej tokarki produkcyjnej do centrum MSY wykonującego obie strony detalu z frezowaniem. Najważniejszą decyzją nie jest numer modelu, lecz zestaw funkcji naprawdę eliminujących operacje: M dla narzędzi obrotowych, Y dla cech mimośrodowych i S dla przechwytu. Rozmiar dobiera się z zapasem koniecznym dla uchwytu, narzędzi i automatyzacji, ale bez nieproduktywnego przewymiarowania.

Wydajny zakup wymaga próby detalu i policzenia całego przepływu. Czas toczenia, zmiany narzędzi, przechwyt, wióry, pomiar, załadunek, dobre sztuki i dostępność serwisu tworzą jeden wynik. Dopiero w takim porównaniu można uczciwie ocenić QUICK TURN względem QTE, HQR, INTEGREX i konkurencyjnych centrów tokarskich.
